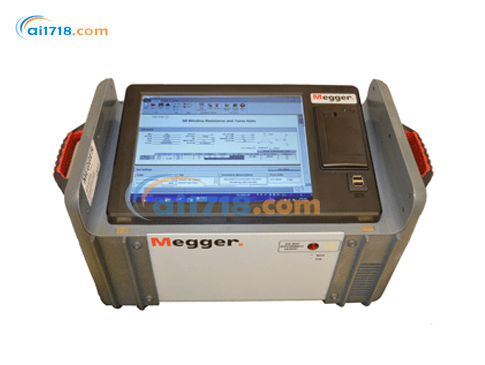

美國MEGGER　MWA300/330A三相變比和直阻分析儀

型號：MWA300/330A三相變比和直阻分析儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger MWA300/330A三相變比和直阻分析儀由愛儀器儀表網代理，MWA300/330A測試更快、更高效與兩臺單獨的儀器相比較，體積減小 55%，重量減輕 40%，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

美國Megger MWA300三相變比和直阻分析儀產品介紹：
Megger MWA300 和 330A 變壓器繞組分析儀將變比和直阻測試儀組合到一個裝置中，是更快、更高效的測試設備。
這種*的三相變壓器測試系統能夠提供完整的變比、相位和繞組電阻測量功能，只需連接一組三相測試引線組。此外，儀器還提供了更好的便攜性、更短的設置時間以及更高的工作安全性。
連接后，MWA 300 會對所有高電壓和低電壓側繞組執行直流電阻測量，無需重新連接。它具有 8 端子/6 繞組電阻測量能力，無需任何相互連接的盒子，不用斷開再重新連接引線，即可測試所有 6 個繞組。
MWA300 系列使用了PowerDB軟件平臺，為您節省更多時間，用戶只需進行一次設置，填寫一個簡單的測試表格。
MWA300 系列可有效地完成電力變壓器、配電變壓器、CT 和 VT 以及電動機和發電機的測試。

美國Megger MWA300三相變比和直阻分析儀產品特點：
將變比和直阻測試儀組合到一個盒子中 - 測試更快、更高效
與兩臺獨立的儀器相比較，體積減小 55%，重量減輕 40%
只需一組引線 - 更輕、更小、更便宜
一個測試表格 - 更簡便、填寫更快
內置退磁

使用一種儀器（MWA300 系列）和單個 3 相引線組連接，即可輕松執行下列測試：
? 3 相變比
? 3 相繞組電阻
? OLTC 導通性（先通后斷）
? 3 相核心退磁
? 磁平衡/磁通分布
? 勵磁電流
? 極性和相角偏差
? 自動矢量檢測
? 熱運行測試

MWA330A配備了內置的計算機，具有305毫米（12英寸）的彩色顯示屏和觸屏界面。計算機可用來控制儀器，以及存儲多達100,000組數據。

產品特點與優勢

一次三相連接即可完成六組繞組測試，測試更快、更安全
無需切換箱，操作更簡便、安全
獨特的開爾文夾（專利可調鉗口，*大開口 100 毫米 / 4 英寸），且支持香蕉插頭接入端子排 —— 無需專用測試線，大幅減少因接線導致的操作誤差
可選配工業級 305 毫米（12 英寸）高亮度彩色觸摸屏 —— 可在陽光直射、惡劣環境下使用，無需 IT 人員協助，可安全存儲測試結果與報告
可檢測有載分接開關（OLTC）的觸點健康狀況與切換時序
標配單人有載分接開關（OLTC）測試功能，可搭配可選配件遠程分接控制器（RTC-1）使用
支持 USB 接口連接計算機 —— 便于遠程控制操作及下載測試結果

MWA300/330A訂購信息

產品（數量）	型號	產品（數量）	型號
外部控制型 MWA300 系列三相繞組分析儀 —— 僅支持遠程控制，額定 120 伏、60 赫茲 *	MWA300	可選配件
三相繞組分析儀 —— 僅支持遠程控制，額定 230 伏、50 赫茲 *	MWA300-47	三相通用測試線組（兼容 MTO3xx、MWA3xx、TTR3xx 系列儀器，*大電流 10 安），含彩色編碼開爾文夾：
		三相通用，9 米（30 英尺）H 與 X 測試線	2008-30-KIT
內置計算機型 MWA330A 系列		三相通用，18 米（60 英尺）H 與 X 測試線	2008-60-KIT
三相繞組分析儀 —— 內置工業計算機（帶 305 毫米 / 12 英寸觸摸屏），額定 120 伏、60 赫茲 *	MWA330A	三相通用，30 米（100 英尺）H 與 X 測試線	2008-100-KIT
三相繞組分析儀 —— 內置工業計算機（帶 305 毫米 / 12 英寸觸摸屏），額定 230 伏、50 赫茲 *	MWA330A-47	三相通用，9 米（30 英尺）H 測試線	2008-113-30
		三相通用，9 米（30 英尺）X 測試線	2008-114-30
標配配件		三相通用，18 米（60 英尺）H 測試線	2008-113-60
交流電源線（IEC60320-C13 轉美標）（僅 MWA300/MWA330A 適用）	17032	三相通用，18 米（60 英尺）X 測試線	2008-114-60
交流電源線（IEC60320-C13 轉歐標）	17032-13	三相通用，30 米（100 英尺）H 測試線	2008-113-100
交流電源線（轉英標）（僅 MWA300-47、MWA330A-47 適用）	17032-12	三相通用，30 米（100 英尺）X 測試線	2008-114-100
USB 2.0 標準 A 轉 B 電纜（2 米 / 7 英尺）	CA-USB	三相通用，10 米（33 英尺）X 測試線延長線	36486-7
USB 閃存盤（含用戶手冊、PowerDB Lite、軟件相關文檔）	1009-316	三相通用，10 米（33 英尺）H 測試線延長線	36486-8
快速指南（英 / 西 / 德 / 法四國語言）	2008-071	三相通用，10 米（33 英尺）H 與 X 測試線延長線	36486-9
接地線（9 米 / 30 英尺）	2002-131	注：2008-XXX 系列延長線僅兼容型號為 2008-XXX 的測試線
測試線背包	2012-180	9 米（30 英尺）H 測試線延長線	2008-300-30X
		9 米（30 英尺）X 測試線延長線	2008-301-30X
		9 米（30 英尺）H 測試線延長線 + 9 米（30 英尺）X 測試線延長線	2008-30XKIT2
	手動操作遠程分接控制器（型號 RTC-1），含快速指南與紅 / 黑 / 白三色鱷魚夾（共 3 個）	1007-502
	高壓頻閃儀（含 18 米 / 60 英尺測試線）	1004-639
	驗證電阻（10 安，10 毫歐）	1006-512-2
	帶泡沫內襯的運輸箱	2005-115
	變比校準標準器	TRS1D

MWA300/330A三相變比和直阻分析儀規格

輸入電源

MWA3xx：108–132 伏，（207–253 伏 *），58–62 赫茲，660 伏安
MWA3xx-47：207–253 伏，（108–132 伏 *），48–52 赫茲，660 伏安

* 注：需更換輸入保險絲 —— 額定 120 伏輸入對應 6.3 安保險絲，額定 230 伏輸入對應 4.0 安保險絲。

內部數據存儲

MWA330A（內置計算機）：*多可存儲 100,000 組數據集

通信 / 控制軟件

MWA3xx：PowerDB Lite
MWA330A：可通過內置工業計算機或外部客戶計算機控制；內置計算機可控制少量 Megger 儀器，包括 DELTA4000 系列及 Megger S1 系列與 MIT 系列直流絕緣測試儀

環境適應性

工作溫度：-10°C 至 + 50°C（14°F 至 122°F）
存儲溫度：-30°C 至 + 70°C（-22°F 至 + 158°F）
相對濕度：0–90%（無冷凝）

外殼

加固型外殼（金屬材質，塑料鑲邊），帶可拆卸上蓋與軟質側袋（含背帶）

安全 / 電磁兼容性 / 抗振動性

符合以下標準要求：

IEC 61010-1:2010
ASTMD999.75
IEC 61326-1:2012*（發射與抗擾度）

* 注：詳見產品手冊

尺寸 / 重量

尺寸：290×290×460 毫米（11×11×18 英寸）（不含手柄）
重量：標準機型 14.5 千克（32 磅）

變壓器繞組相位關系

符合以下標準：

ANSI C57.12.70-1978
CEI/IEC 76-1:1993 與 Publication 616:1978
AS-2374，Part 4-1982（澳大利亞標準）

直流規格（繞組電阻、有載分接開關通斷、鐵芯消磁、溫升測試）

電阻

電阻量程如下表所示：

電流范圍（A）	電阻范圍（Ω）	分辨率（Ω）
10	10mΩ–0.2	0.000001
10	0.2–2	0.0001
1	100mΩ–2	0.00001
1	2–20	0.001
100mA	1mΩ–20	0.0001
100mA	20–200	0.01
10mA	10mΩ–200	0.001
10mA	200–2000	0.1

精度：±0.25% 量程 ±0.25% 讀數
分辨率：*高 4 位

勵磁電流規格

量程與精度：0–500 毫安，3 位分辨率，±（2% 讀數 + 1 位）

交流規格（匝數比、繞組平衡）

量程與匝數比精度

8 伏交流：
- ±0.1%（0.8–2000）
- ±0.25%（2001–4000）
- ±0.35%（4001–8000）
40 伏交流：
- ±0.1%（0.8–2000）
- ±0.15%（2001–4000）
- ±0.3%（4001–10,000）
- ±0.35%（10,001–25,000）
80 伏交流：
- ±0.1%（0.8–2000）
- ±0.15%（2001–4000）
- ±0.25%（4001–10,000）
- ±0.30%（10,001–45,000）

相位規格（相角偏差、相移分析、自動矢量檢測）

輸入電壓：8、40、80 伏交流
量程與精度：±90 度，角度顯示保留 2 位小數（或厘弧度顯示）；精度 ±3 分（變比 0.8:1–2,000:1 范圍內）

Megger MWA300/330A三相變比和直阻分析儀文檔
