品牌：西班牙SMC

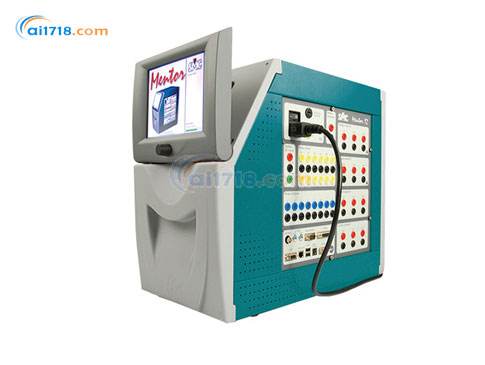

型號：MENTOR 12
簡介
MENTOR 12用于測試機電繼電器、 靜態繼電器和數值保護 IEDS( 數字繼電器 )?？梢赃M(jìn)行單相或三相的繼電器測試、 繼電傳感器校準、驗證保護方案以及端到端測試。所有的組件都集成在一個近似立式電腦機箱的保護箱中。具備牢固的硬件設施，足以應對現場檢測時的各種惡劣環境 , 內置軟件可以幫助測試人員快速方便地進行檢測。既可以獨立工作，也可以連接 PC 工作。
MENTOR 12采用 Windows? CE 操作系統。采用TFT 彩色高敏觸摸面板可以在各個菜單和功能頁面間隨意切換。測量的結果可以實時在控制界面上進行圖像顯示。通過使用觸摸屏和旋鈕可以輕松調節參數和數值。模塊和內容可以通過手指點擊和拖拽， 輕松實現交互修改。
MENTOR 12通過使用低電流和直流電壓測試輸入， 可以以 0.02% 的精度對其他傳感器和儀表進行校準。在主菜單中按下按鈕或是預先設置測試流程中指定后，內置電池模擬器可以提供直流電源給繼電器。
主要特點
一體化測試解決方案
內置Windows系統和超大觸摸屏

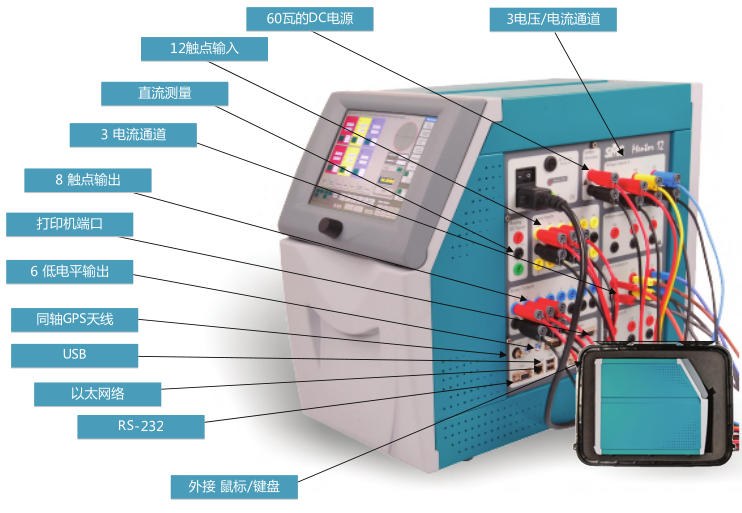

多達12個即插即用的電壓/電流發生器
12個觸點輸入+8個觸點輸出,兩個完整的三相系統
6個低電平信號源，可進行傳感器的保護測試
以太網、USB、RS-232通信
直接或預編程的測試功能
本地和遠程測試模式
通過互聯網診斷和更新
應用領域
應用到保護繼電器的電力設施及部門
變電站中保護方案的檢測
變電站中單相或者三相的繼電器測試
變電站中保護繼電器端到端的測試
技術參數
| 電壓通道 | |
| 數量 | 3,4,6 |
| 范圍 |
0 - 150Vac / 0 - 5Aac 0 - 212Vdc / 0 - 7Adc |
| 功率 |
100VA 100W |
| 分辨率 | 1mV / 1mA |
| 可逆性 | 是 |
| 精度 | 0.1% of value +/-0.03% of 范圍 (20-30o) @ 50Hz |
| 失真 |
0.1％@ 50-60Hz（電阻負載） 2％@ 50-60Hz（*大感性負載） |
| 絕緣隔離 | 是（電源和所有通道之間） |
| 連接 | 串行和并行 |
| 電流通道 | |
| 數量 | 3,4,6 |
| 范圍 |
0 - 25Aac 0 - 9Adc |
| 功率 |
100VA 100W |
| 分辨率 | 1mA |
| 可逆性 | No |
| 精度 | 0.1% 值 +/-0.03% 范圍 (20-30o) @ 50Hz |
| 失真 |
0.1％@ 50-60Hz（電阻負載） 2％@ 50-60Hz（*大感性負載） |
| 絕緣隔離 | 是（電源和所有通道之間） |
| 連接 | 并行 |
| 頻率 | |
| 范圍 | DC, 0.1Hz..2KHz |
| 瞬態范圍 | DC..3KHz |
| 分辨率 | 5μHz |
| 精度/分流 | 1ppm/1ppm |
| 相位 | |
| 范圍 | -1 |
| 分辨率 | 0.001o |
| 精度 | 0.1o |
| 低電平模擬輸出 | |
| 數量 | 6 |
| 類型 | V |
| 電平 | 0-10Vpk (1mA max) |
| 范圍 | 1 |
| 絕緣隔離 | No |
| 分辨率 | 250μV |
| 精度 | 0.07% |
| 失真 | 0.05% |
| 觸點輸入 | |
| 數量 | 12 |
| 類型 | 觸點或直流電壓 |
| 閾值 | 1.5, 15V |
| 范圍 | +/- 400V (p-p) |
| 絕緣隔離 | 6組 |
| 分辨率 | 100μs |
| 儀表功能 |
Up to 3kHz (width: 150μs) 100kHz in 1 group |
| 觸點輸出 | |
| 數量 | 8 |
| 類型 | 繼電器和集電極開路 |
| 電平 |
300Vdc/300Vac/8A 2000VA/240W |
| 絕緣隔離 | Yes |
| 分辨率 | 100μs |
| 特殊測量選項 | |
| 電壓直流測量輸入 | +/- 10V |
| 電流直流測量輸入 | +/- 1mA, +/- 20mA |
| 精度 | 0.02% |
| 直流電源 | |
| 范圍 | 48, 125, 250 Vdc |
| 功率 | 60W |
| 分辨率 | - |
| 精度 | 5% |
| 循環 | 0.2% Fs |
| 通用 | |
| 規格 | 422 x 254 x 511 (mm) |
| 重量 | 18-28kg |
| 功率 |
Maximum of 1600VA 100-260 VAC, 40-70 Hz |
| 顯示 | 觸摸式TFT面板 |
| 控制 | 觸摸+撥輪 |
| 通訊端口 | RS232，2xUSB，以太網，并行，PS2，VGA |
| GPS | 內部安裝（可選） |
| 運輸箱 |
包括抗沖ABS塑料箱 配有輪子和手柄 |
