檢測變壓器套管“老年病”有哪些？IDAX300+VAX020再次出擊！

來源：愛儀器儀表網 發布時間：24-11-05 18:34 作者：陸翠翠瀏覽次數：90 分類：技術文章

北京康高特儀器設備導讀：變壓器和套管在設計之初都會有一個預計的使用壽命，隨著它們運行的年限越來越長，其出現故障的種類、頻率也會隨之增加，*像人類一樣，隨著年齡的增長，一些老年基礎病*開始出現。

*我們*來說說長期運行的套管都會出現哪些常見的故障呢？

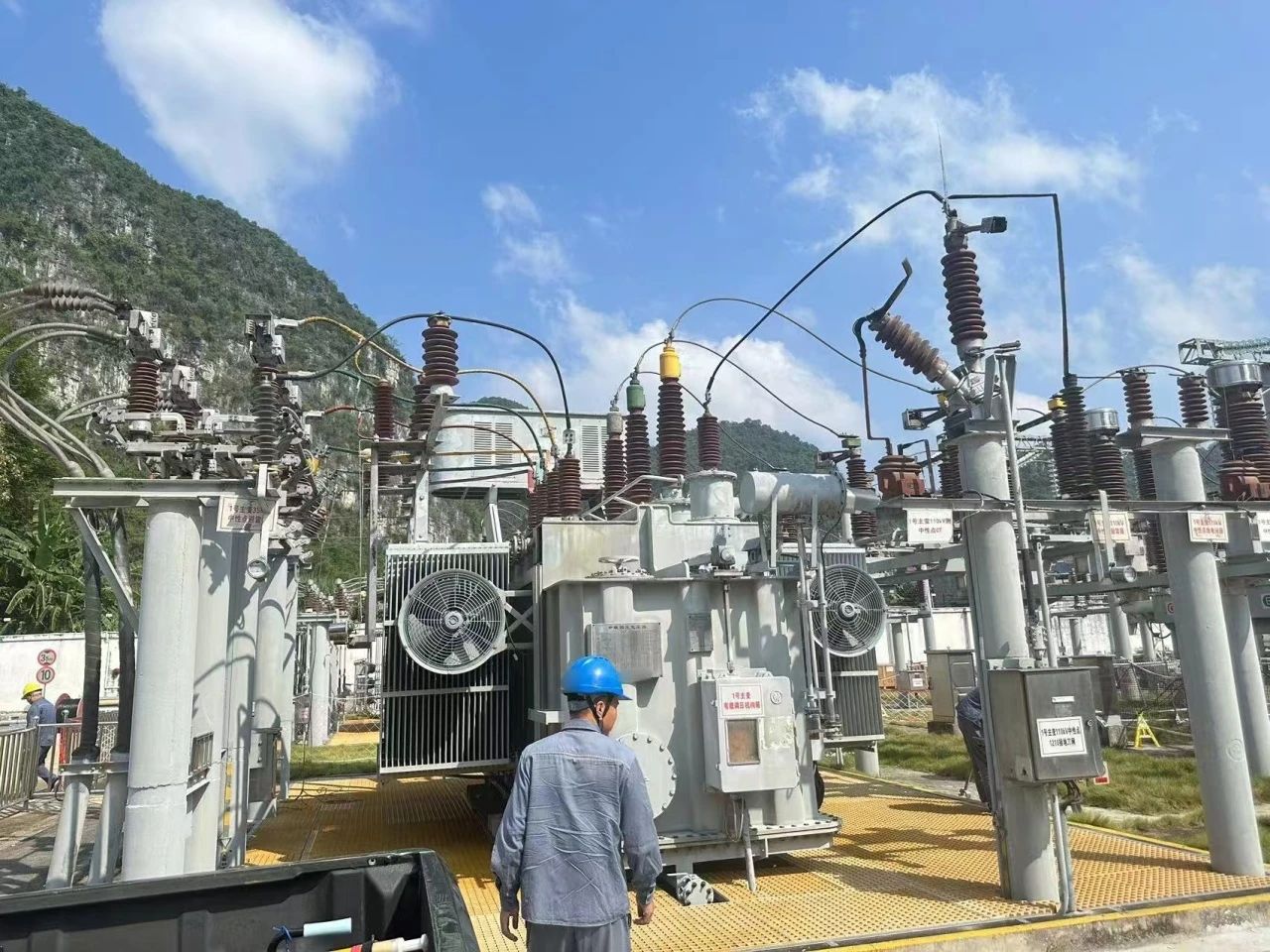

圖：某110kV變壓器一號主變

其典型的故障包括局部電容屏擊穿、介質過熱、內部產氣、密封不良造成絕緣長期受潮、導體連接過熱造成長期的絕緣過熱、變壓器油的老化、下絕緣表面雜質沉淀引發的沿面閃絡、末屏接地不良等，這些問題套管的故障若長期發展，*后都有可能帶來災難性的后果。
本次康高特受邀前往測試的某110kV變電站一號主變套管*是一個“*員工”，他已經在崗位上兢兢業業工作了20余年。
所以，我們要對他進行一次全面的體檢，看看他都存在哪些“健康問題”。

圖：變壓器銘牌

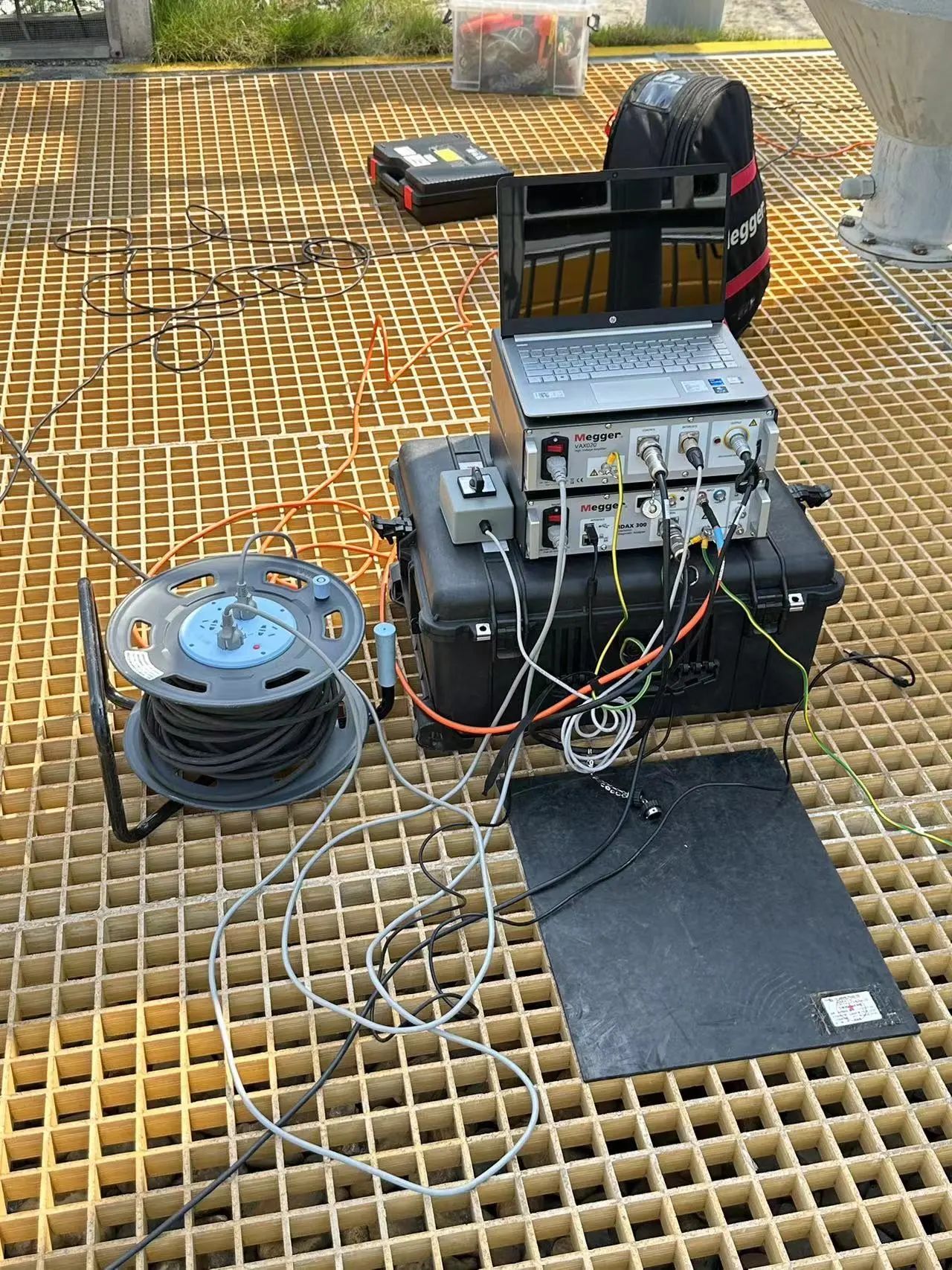

我們使用IDAX變壓器抗干擾絕緣診斷分析儀搭配VAX020高壓放大器按照電力行業標準要求對其進行測試，設置測試頻率小于50Hz時，觀察其介損曲線正常。

設置頻率為1mHz時，其介損水平高于《油紙電容型套管頻域介電譜測試導則（試行）》Q/CSG 1206010-2019中建議套管FDS測試低頻段（0.001Hz-0.1Hz）介損的注意值10%，懷疑其絕緣受潮。
我們還使用FRAX變壓器繞組變形測試儀對其進行了測試，測試結果顯示低頻輕度變形，中高頻正常，都是一些影響不大的“小病”，只要定期體檢*可以。
本次被測的變壓器和套管“身體”健康狀況良好，只要按時體檢，一定可以在他們的工作崗位上繼續“發電”！
