北京康高特儀器設備導讀：在電力系統的日常運維中，電纜故障定位是一項至關重要的任務。由于電纜故障的復雜性和多樣性，應運而生了多種類型的電纜故障定位儀。每種定位儀都有其獨特的工作方式和適用場景，下面將從工作原理、適用故障類型、性能特點等多個維度，對常見的電纜故障定位儀進行詳細對比分析。

基于電橋法的定位儀
電橋法的核心原理基于惠斯通電橋的平衡特性。在實際操作時，將出現故障的電纜與一段已知*長度的標準電纜接入電橋電路。當電橋達到平衡狀態，通過精密測量電阻值，并依據特定的比例關系，運用相關公式便能計算出故障點與測量端之間的距離。這種類型的定位儀，在處理低阻故障時表現出色，操作流程相對簡便，所需成本也較為低廉。但它存在明顯的局限性，對于高阻故障，其定位效果不盡人意。而且，測量過程較為繁雜，需要接入標準電纜并進行復雜的數學計算，定位精度還極易受到電纜參數一致性的影響。

基于脈沖反射法的定位儀

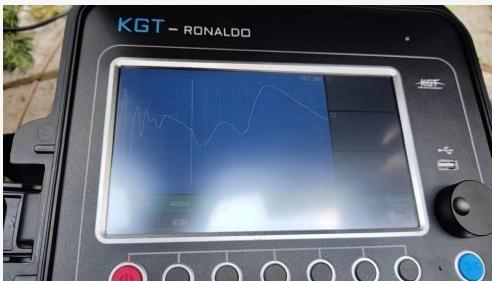

脈沖反射法是目前應用較為廣泛的一種定位技術。它的工作方式是向電纜發射一個高強度的電脈沖，當這個脈沖在電纜中傳播遇到故障點時，由于電纜阻抗的突然變化，會產生反射脈沖。通過*測量發射脈沖與反射脈沖之間的時間差，再結合電脈沖在電纜中的既定傳播速度，*能*計算出故障點的具體距離。其中，時域反射法（TDR）*為常用，它能在設備顯示屏上直觀地呈現出脈沖反射波形，技術人員憑借這些波形的特征，即可快速判斷故障類型和位置。這種定位儀的適用范圍極廣，能夠應對各類故障，定位精度極高。特別是在處理高阻和閃絡性故障時，通過沖閃法和直閃法同樣能實現有效的定位。不過，此類設備的價格通常相對較高，操作過程需要操作人員具備一定的技術基礎，并且在復雜的電磁環境中，容易受到干擾而影響定位的準確性。

基于音頻感應法的定位儀
音頻感應法的工作原理是向電纜中注入特定頻率的音頻信號，當信號傳播到故障點時，會產生信號泄漏。檢測人員手持感應線圈和接收機，沿著電纜的敷設路徑緩慢移動，當接收到的音頻信號出現明顯的異常變化時，*表明已經接近故障點。這種定位儀常用于檢測電纜的開路、低阻短路等故障，在電纜路徑清晰明確的情況下，能夠?qū)崿F(xiàn)*的故障定位。其設備體積小巧，便于攜帶，操作也十分簡單。然而，它的缺點也較為明顯，在實際使用過程中，極易受到周圍環境噪聲的干擾，信號的有效傳輸距離也比較有限，對于深埋地下的電纜或者布線極為復雜的場景，定位難度較大。

綜上所述，在選擇電纜故障定位儀時，需要綜合考量故障類型、期望達到的定位精度、現場的實際環境條件以及預算限制等多方面因素。只有這樣，才能挑選出*契合實際需求的設備，確保在面對電纜故障時，能夠高效、準確地完成定位工作，*大程度減少因電纜故障導致的電力中斷時間，保障電力系統的穩定運行。
