斷路器為什么要做回路電阻測試？

來源：愛儀器儀表網 發布時間：24-12-31 18:45 作者：陸翠翠瀏覽次數：114 分類：技術文章

北京康高特儀器設備導讀:斷路器作為電力系統中的重要開關設備，其主要功能是控制、保護和隔離電路。當電路中發生故障時，斷路器需要迅速動作切斷電流，確保系統的安全運行。
因此，斷路器的性能直接關系到電力系統的可靠性。而回路電阻測試則是評估斷路器性能的重要手段之一。

什么是回路電阻測試？

回路電阻是指斷路器主觸頭及其連接回路的導電部分的電阻值。在斷路器工作過程中，電流需通過這些導電路徑，因此其電阻值的大小對電流的傳導性能有直接影響。

回路電阻測試通過測量斷路器主觸頭閉合時的回路電阻，來判斷導電路徑的接觸性能是否良好。

回路電阻測試有哪些作用？

01確保接觸性能良好
回路電阻測試能夠直接反映斷路器導電回路的連接狀況，特別是動、靜觸頭之間的接觸狀態。長期運行過程中，觸頭可能因磨損、腐蝕或污染而導致接觸不良，從而增大回路電阻。回路電阻的增大會引起電能的損耗，并導致觸頭局部發熱，甚至可能引發設備故障。
高壓斷路器的導電回路的電阻主要取決于斷路器的動、靜觸頭間的接觸電阻。接觸電阻的存在會增加導體在通電時的損耗，使接觸處的溫度升高，其值的大小直接影響正常工作時的載流能力，并在一定程度上影響短路電流的切斷能力。
因此，通過測量回路電阻，可以檢查接觸電阻的變化，從而判斷觸頭是否良好，以及導電性能的好壞。

02評估設備的運行狀態
回路電阻測試能夠反映斷路器內部導電回路的健康狀況。通過測試，可以了解設備的運行狀態、接觸狀態、健康狀態等，為設備的維護、修理和更新提供參考依據。

如果回路電阻值超出規范范圍，可能表明設備存在隱患。例如，連接部位的螺栓松動、觸頭表面氧化或損傷等問題，都可以通過測試提前發現，避免故障進一步惡化。

03預防嚴重事故
如果觸頭之間的接觸電阻過大，會在正常運行工作電流下發生過熱，尤其是在通過短路電流時，觸頭發熱更嚴重，可能燒傷周圍絕緣或造成觸頭燒溶黏接。這不僅會影響斷路器的跳閘時間和開斷能力，甚至可能引發拒動等嚴重事故。

因此，通過回路電阻測試，可以及時發現并解決這些問題，預防嚴重事故的發生。

04滿足行業標準要求
根據GB50150-2016《電氣裝置安裝工程電氣設備交接試驗標準》以及DL/T618-2022《氣體絕緣金屬封閉開關設備現場交接試驗規程》等相關行業標準，斷路器需進行回路電阻測量，這是確保設備符合運行要求、保障電力系統安全穩定運行的重要措施。

上一篇：解析：電纜故障檢測儀如何與兆歐表結合使用？

下一篇：康高特工程師攜帶Megger FRAX驗收現場講解演示結合，用貼心服務贏得用戶認可！

產品推薦

相關產品推薦

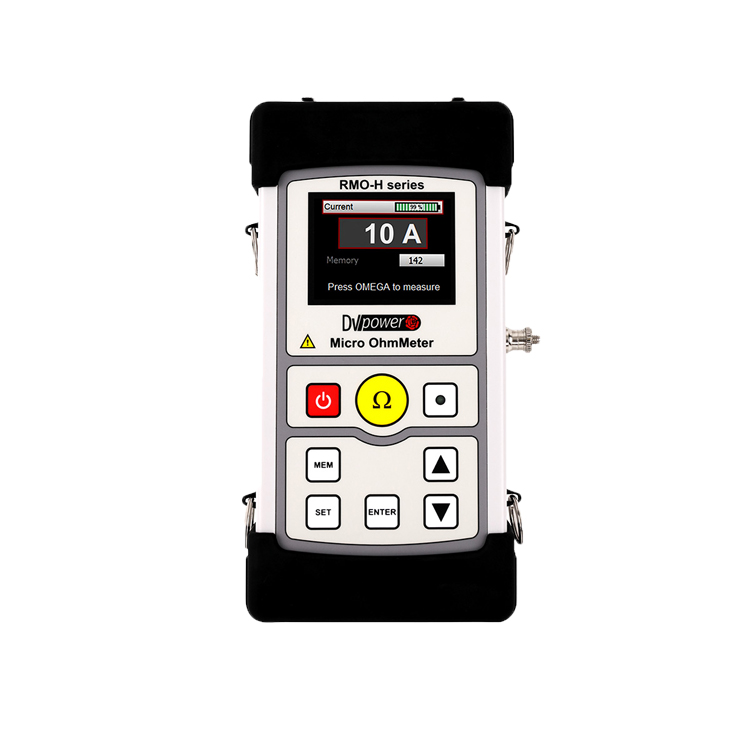

RMO-H系列手持式微歐計
