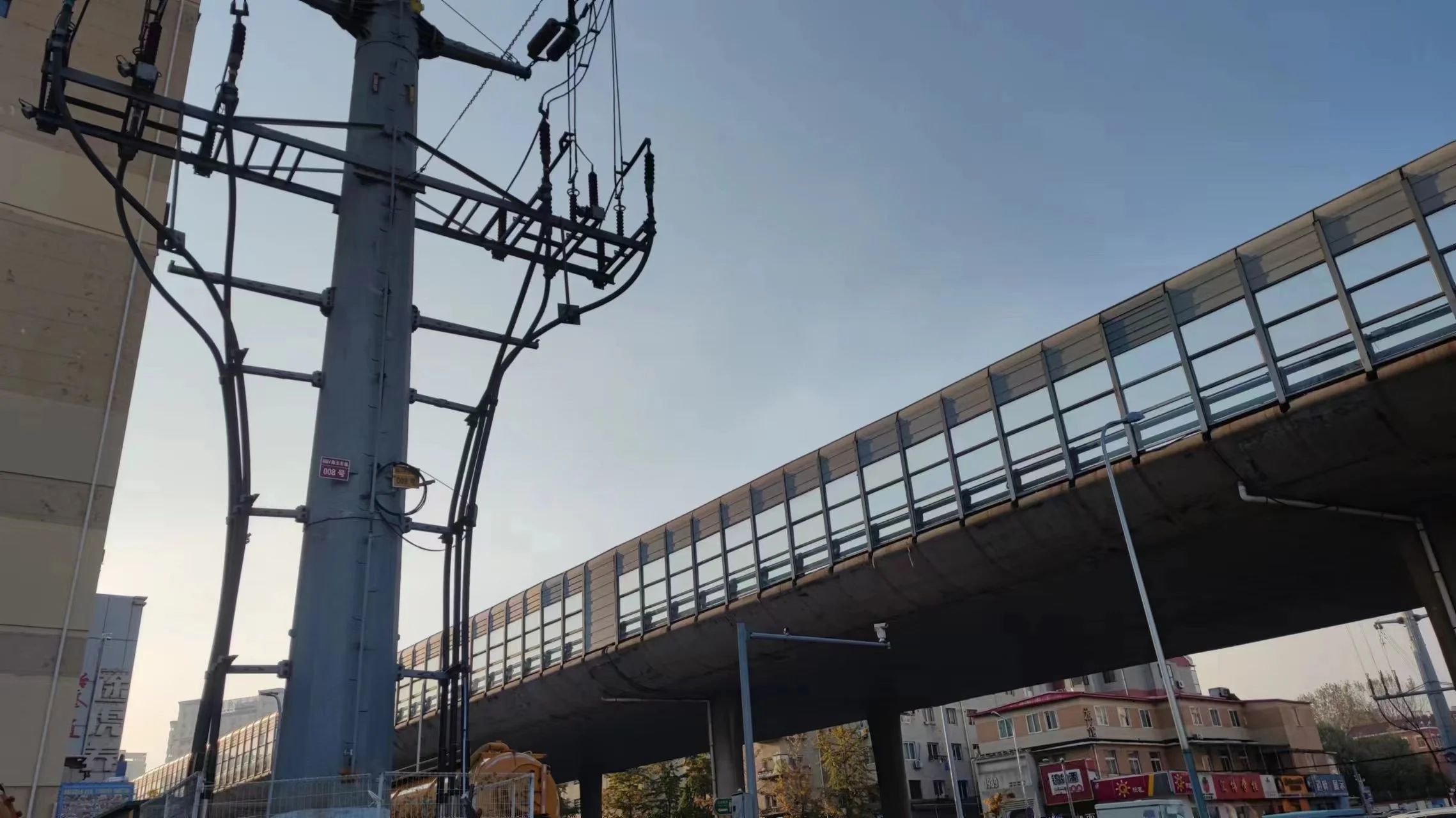

北京康高特儀器設備導讀：11月14日，大連供電公司海玉線桿塔上66kV電纜耐壓、介損、局放測試,奧地利 B2 HVA120 VLF超高壓測試儀助力檢測。

耐壓測試

因國內沒有對66kV電纜的超低頻耐壓測試規程，考慮到電纜的使用年限與本次實驗?zāi)康?，?duì)電纜實行1倍U0電壓（50kVrms）下5min超低頻耐壓試驗。

測試結論：

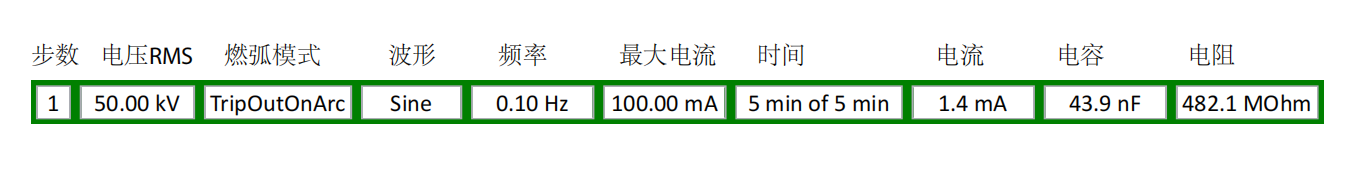

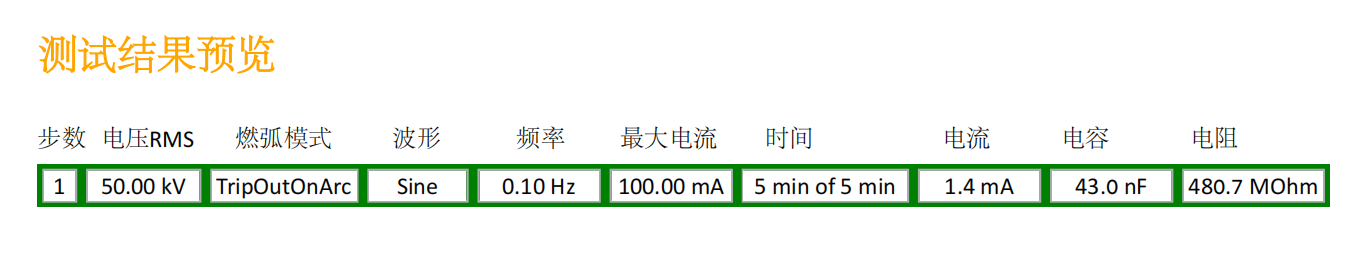

★A相和B相均通過超低頻耐壓測試，具體測試結果參見上表。

介損測試

對66kV電纜A相、B相進行測試，U0為50kV。因時間原因，未對C相進行介損測試。

由于國內目前沒有66kV電纜超低頻介損測試標準，僅參考《Q/GDW 11838—2018配電電纜線路試驗規程》中的介損要求進行分析判斷。

測試結論：

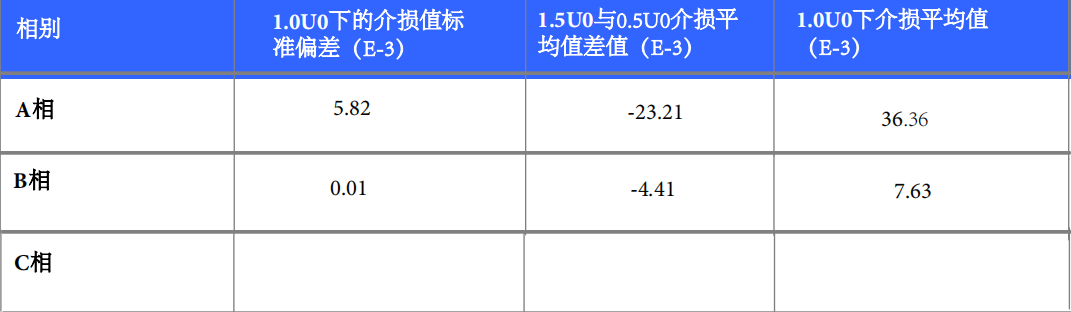

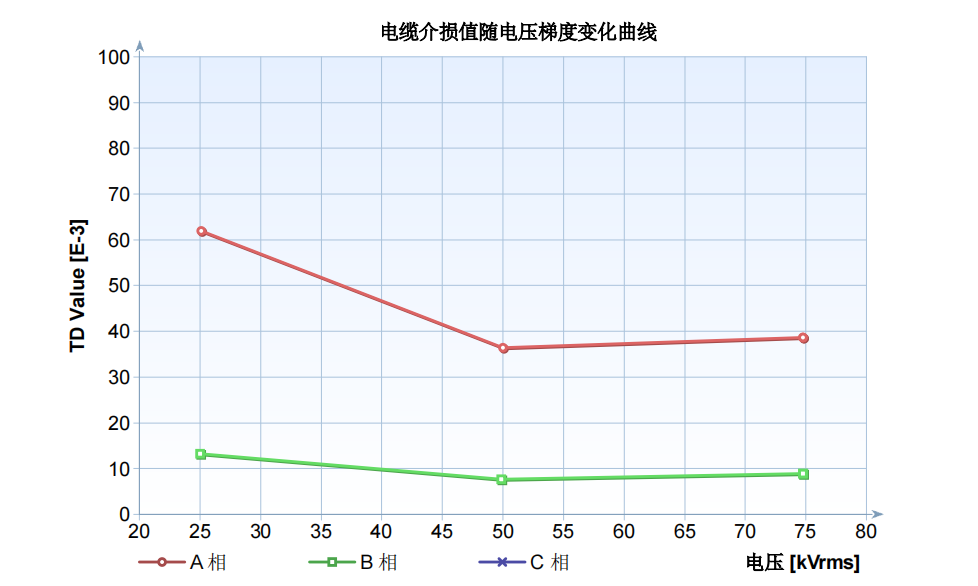

★根據電纜介損測試結果，得到電纜介損值隨電壓梯度變化曲線?？梢?jiàn)A相和B相曲線呈“√”號形狀，是典型的受潮特征變向。且A相進水情況比B相嚴重。

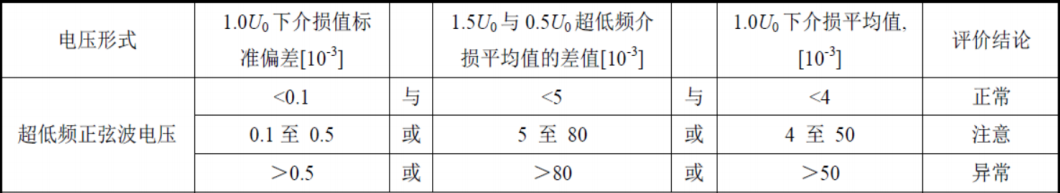

★參考《Q/GDW 11838—2018配電電纜線路試驗規程》中的介損要求進行分析判斷，得出A相處于異常檔，B相處于注意檔。建議縮短測試周期，觀察介損變化趨勢。若趨勢增加明顯，可利用頻譜阻抗法類儀器進一步分析。

局放測試

對66kV電纜進行測試，U0為50kV。本次測試采用*大電壓1.5倍U0電壓進行測試。因原裝測試因線太短的原因，本次測試選用了延長線。

測試結論：

★根據電纜超低頻局放測試結果，電纜A相和B相分別為178.2m和183.6m。

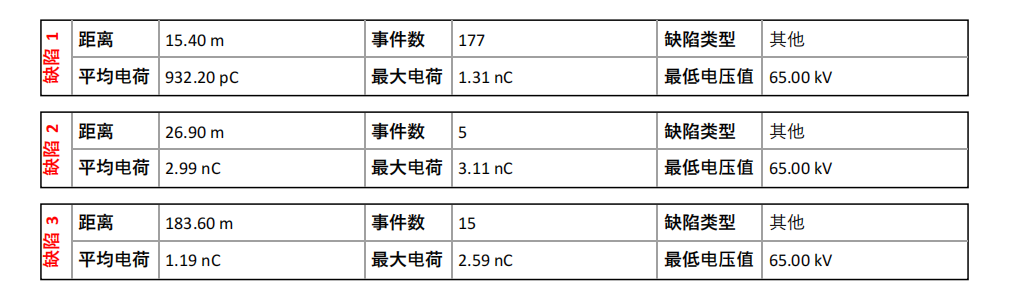

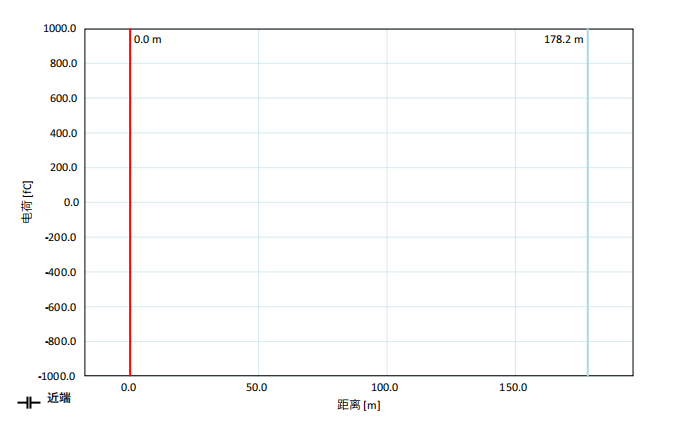

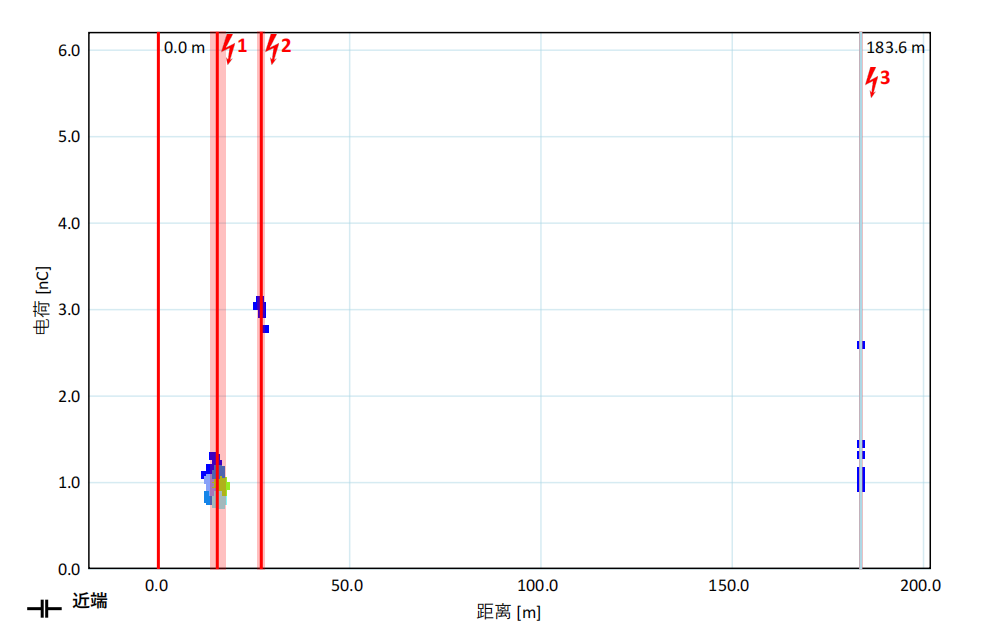

★ A相測試電壓加到1.5U0時，未發現放電情況。B相測出三個局放信號，分別對應15.4m，26.9m和183.6m。考慮到延長線的行波速度與正常的66kV電纜行波速度不一致，認為本次三個放電電位分別為測試線和延長線夾子對接處，延長線夾子和電纜連接處，和電纜對端電纜頭。

具體放電數據描述見《數據》條目。因國內未有超低頻局放測66kV電纜的標準規范，暫依據《IEEE400.3》草案進行判斷：5年以上電纜放電起始電壓不超過1.15U0（50*1.15=57.5kV）<65kV,局放符合標準要求。
