對變壓器有載分接開關進行檢查有哪些作用？

來源：愛儀器儀表網 發布時間：25-01-10 18:24 作者：陸翠翠瀏覽次數：89 分類：技術文章

北京康高特儀器設備導讀：有載分接開關是變壓器中實現有載調壓的核心部件，也是變壓器內部*一個頻繁動作的部件。其性能狀況直接關系到有載調壓變壓器的安全運行。

據統計，有載分接開關的故障在有載調壓變壓器故障中占據了相當大的比例。因此，對有載分接開關進行檢測，對于減少有載分接開關故障、保證變壓器的安全運行具有重要意義。
有載分接開關都需要測試哪些內容？
為保證變壓器分接開關的可靠性，規程要求檢查有載分接開關的動作順序，測量切換時間、過渡電阻等。
變壓器在投入運行前，通過檢測有載分接開關的動作順序、過渡時間、過渡波形和過渡電阻等性能指標，可以有效發現因運輸或安裝造成的內部變形、部件卡滯或螺栓松動等問題。

這不僅有助于確保分接開關內部結構的完整性，還能確認各部件的位置是否正確，為變壓器的順利投運提供保障。
變壓器在運行過程中，有載分接開關的檢測同樣至關重要。通過定期檢查，可以及時發現觸頭燒損、觸頭動作不靈活等問題，同時還能檢測到切換時間是否發生異常變化、主彈簧是否疲勞變形、過渡電阻值是否異常等潛在缺陷。
這些檢測工作可以有效預防因分接開關故障而導致的變壓器運行中斷甚至更嚴重的安全事故。

接觸電阻的測量可采用雙臂電橋進行測量，根據變壓器的實際檢修狀態進行可測部位的測量工作，非可測部位可在進行繞組直流電阻測量時間接得到驗證。

過渡電阻的測量可在切換開關芯子吊出時，使用單臂電橋或數字萬用表進行直接測量，也可在測量過渡波形中間接得到動態過渡電阻值。
切換特性試驗又稱切換時程試驗或切換時間試驗。
對于有載調壓開關的測試，傳統的方法是將變壓器中的開關切換部分吊出來，與光纖示波器進行聯接手動轉動傳動機構，待儲能機構快速釋放，啟動光線示波器進行錄波，然后觀察波形并判斷試驗結果。

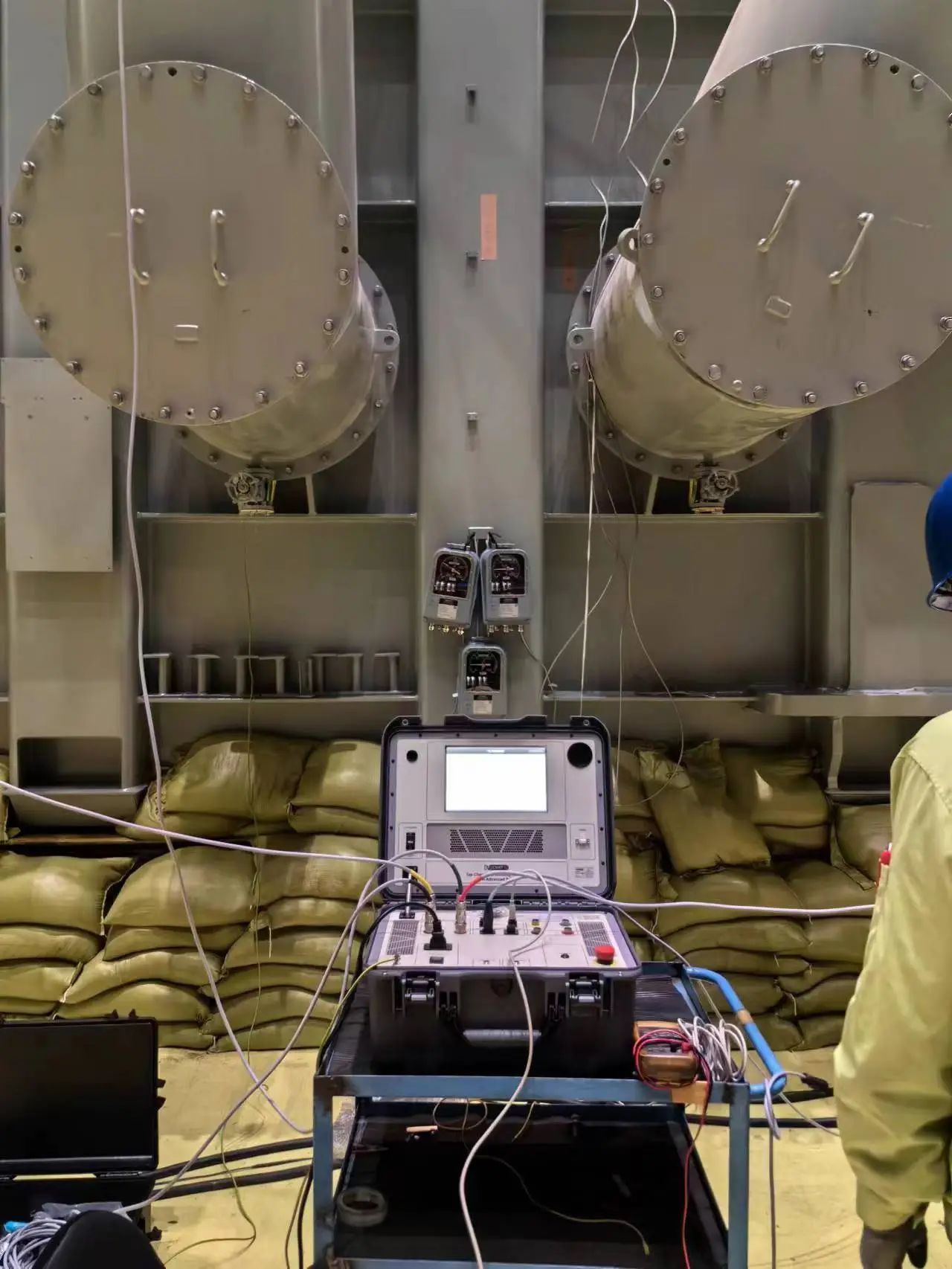

測試儀器采用高穩定的恒流源，通過特殊的電感匹配電路，可以快速測量得到切換開關的過渡波形。由于采用了全新的測量原理和運用計算機技術，無需進行切換開關的調出即可帶繞組進行測試工作，顯示和打印過渡過程的波形和參數，以及過渡電阻的動態電阻值，三相同期性等參數，判斷有載分接開關的動作特性。儀器具有三路獨立的穩壓電源適合進行無繞組測量工作，三路獨立的恒流源適合帶繞組的測量工作。

上一篇：關于電纜故障定位儀，如何提高電纜故障定位的準確性

下一篇：變壓器雜散損耗怎么檢測？TRAX一次接線即可完成測試！

產品推薦

相關產品推薦

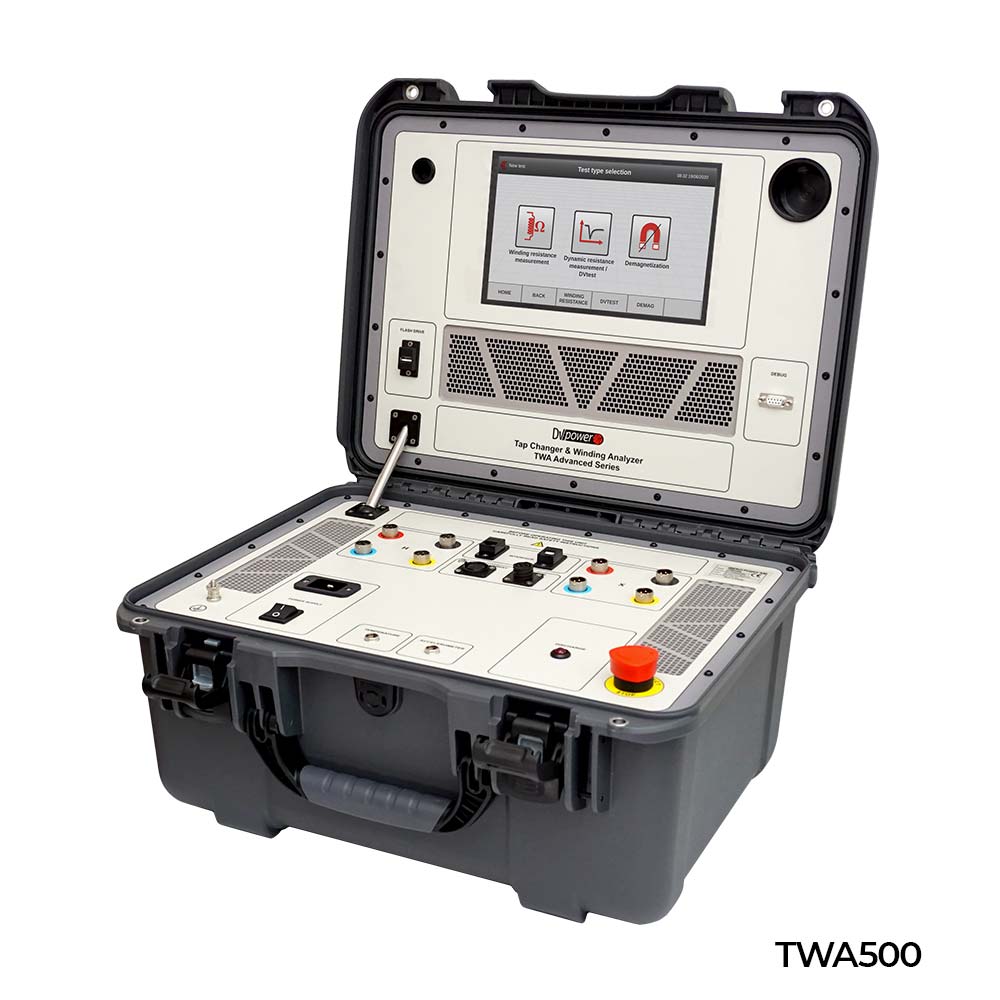

TWA500三相變壓器有載分接開關測試儀
