德國GMC-Instruments　SECUTEST 21F安規實訓面板箱

型號：SECUTEST 21F安規實訓面板箱

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments SECUTEST 21F安規實訓面板箱由愛儀器儀表網代理，本產品專為集成到電氣設備服務中心的測試臺而設計。它用于根據 VDE 0701 標準對電氣設備進行維修或改裝后的測量和測試，以及根據 DIN VDE 0702 標準進行定期測試?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

德國GMC-Instruments SECUTEST 21F安規實訓面板箱產品簡介

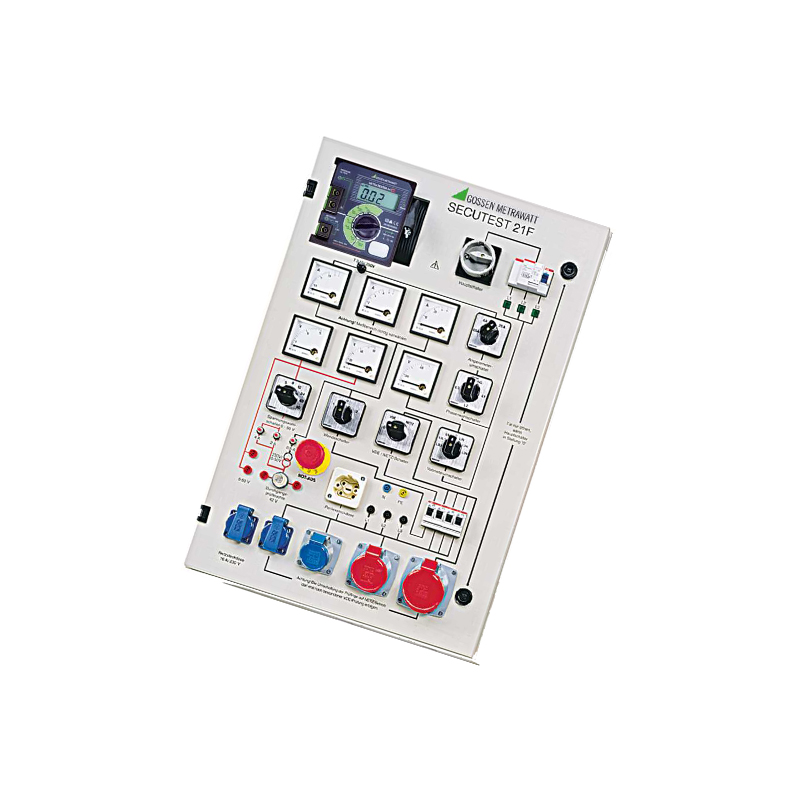

SECUTEST 21F 測試面板專為集成到電氣設備服務中心的測試臺而設計。它用于根據 VDE 0701 標準對電氣設備進行維修或改裝后的測量和測試，以及根據 DIN VDE 0702 標準進行定期測試。測試面板采用壁掛式設計。電源開關配有欠壓脫扣器和鎖定裝置。可以測量高達 25 A 的負載電流和高達 500 V 的線電壓。遵守 DIN VDE 0404 可確保準確測量保護導體。

SECUTEST 21F安規實訓面板箱特點
符合 ZVEH 和 VDEW 準則的工作臺測試面板，適用于電氣安裝公司的工作臺設備。

顯示功能
SECUTEST 21F 測試面板：三個相位各配備一個大型模擬顯示表，用于顯示電流和電壓。
METRATESTER?5-F-E 測試設備：所有測量值均在數字顯示屏上顯示，包含數值和計量單位。此外，超限時會發出光學信號，部分情況下還會發出聲學信號。

安全裝置
SECUTEST?21F 測試面板：配備漏電保護開關、緊急停止開關以及帶欠壓脫扣器的主開關。
METRATESTER?5-F-E 測試設備：長時間短路導致過溫時，LCD 顯示屏?xí)l(fā)出提示。所有區域（16 A 除外）均配備熱過載保護（*高 253 V），可保護內置測試設備。過載消除后，測試設備可立即恢復運行。通過手指接觸接觸面，可測試保護導體電位。當接觸的接觸面與電網插頭保護觸點之間的電位差超過 100 V 時，PE 信號燈亮起。

應用
SECUTEST?21F 固定式測試面板專為電氣公司的工作臺設備設計，供電氣人員在電氣設備維修、改裝后，或依據 DIN VDE 0701-0702 標準進行定期測試時，對電氣設備進行測量和測試。
根據這些規范，必須測量保護導體電阻、絕緣電阻、剩余電流與接觸電流、替代泄漏電流；對于數據處理設備和辦公機器，還需測量用戶區域可接觸導電部件的無電壓狀態。
測量試件的工作電壓和電流消耗，以及進行通路測試，是驗證設備功能完好性的其他應用。此外，還可測試電網連接的保護導體是否無電壓，并測量電網電壓。
所有測量均可在單相或三相系統上進行。

供貨范圍
1 臺 測試面板1 份操作手冊

附件 VL2 E：延長線測試適配器
配備豐富的單相和三相連接器（*高 CEE 32A），因此適用于：
依據 DIN VDE 標準對無電網電壓的單相和三相電氣設備進行所有測試
依據 DIN VDE 標準對單相和三相延長線進行測試及功能測試
通過撥動開關即可輕松對延長線進行功能測試。

訂購信息

產品描述	型號	產品編號
工作臺測試面板（含 METRATESTER®5-F-E）	SECUTEST®21F	M601A
延長線測試適配器	VL2 E	Z745W

德國GMC-Instruments SECUTEST 21F安規實訓面板箱規格

測試面板技術參數

電網額定電壓	230/400 V AC
防護等級	I
漏電保護開關	4 極，I?=25 A，IΔ?=0.03 A
防護型式	符合 DIN 40050 標準的 IP 40；接口：IP 20

尺寸：532 mm × 792 mm × 179 mm重量：約 24 kg

運行測量

測量參數	測量范圍	分辨率
電網電壓	207 … 253 V（交流）	1 V
插座負載電流	0 … 16.00 A（交流）	10 mA

固有誤差和運行測量誤差

測量參數	固有不確定度	運行測量不確定度
保護導體電阻	± (2.5 % 測量值 + 2 個分度值)	± (10 % + 5 個分度值)
絕緣電阻（0 … 19.99 MΩ）	± (2.5 % 測量值 + 2 個分度值)	± (10 % 測量值 + 5 個分度值)
替代泄漏電流	± (2.5 % 測量值 + 2 個分度值)	± (10 % 測量值 + 5 個分度值)
通過電流測量驗證無電壓（接觸電流）	± (2.5 % 測量值 + 2 個分度值)	± (10 % 測量值 + 5 個分度值)
剩余電流	± (4 % 測量值 + 5 個分度值)	± (10 % 測量值 + 5 個分度值)
電網電壓	± (2.5 % 測量值 + 2 個分度值)	± (10 % 測量值 + 5 個分度值)
插座負載電流	± (2.5 % 測量值 + 2 個分度值)	± (10 % 測量值 + 5 個分度值)

參考條件

環境溫度	+23 °C ± 2 K
相對濕度	40% … 60%
電網電壓	230 V ± 1%
測量參數波形	正弦波（有效值與整流值偏差 ±0.5%）

LCD 顯示屏

顯示范圍	0 … 1999 數字，3? 位
數字高度	17 mm 及特殊符號
溢出	顯示 “OL” 提示
過溫	長時間短路時：“R ISO” 和 “MΩ” 段閃爍

PE 信號燈

指示電網保護導體是否帶電。

故障信號燈

紅色故障信號燈在保護導體電阻、絕緣電阻、替代泄漏電流、接觸 / 泄漏電流以及剩余電流測量超限時亮起。

壓電蜂鳴器

當故障信號燈亮起且超過更關鍵的限值時，蜂鳴器會額外發出聲響提示。

電源供應

電網電壓：230 V/50 Hz

額定功率：zui大 3700 VA（取決于插座負載）

電氣安全

防護等級	II
電網額定電壓	230 V
測量類別	II
污染等級	2
安全關斷	測試設備過熱時

環境條件

運行環境	? 10 … + 55 °C
儲存環境	? 25 … + 70 °C
相對濕度	zui大 75%，無凝露
海拔高度	zui高 2000 m
應用場所	jinxian室內
