美國GE　Hydran M2-X在線變壓器油中溶解氣體監測裝置

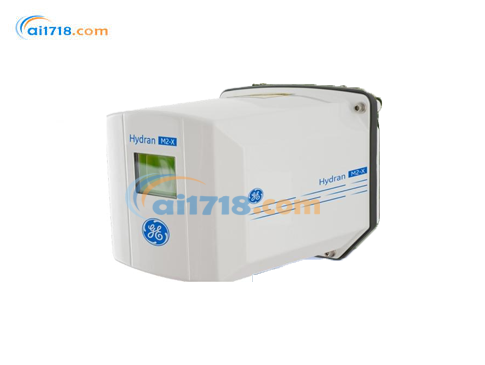

型號：Hydran M2-X在線變壓器油中溶解氣體監測裝置

品牌：美國GE

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國GE

美國GE公司是一家多元化的科技、媒體和金融服務公司，致力于為客戶解決世界上棘手的問題。GE的產品和服務范圍廣闊，從飛機發動機、發電設備到金融服務、醫療成像、媒體、塑料產品以及水處理技術，客戶遍及全球100多個國家，擁有30多萬員工。杰夫?伊梅爾特先生是現任董事長及首席執行官。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國GE Hydran M2-X在線變壓器油中溶解氣體監測裝置，能夠持續監測氣體和水分含量，及時提醒用戶潛在的故障，*大程度降低非計劃停電的風險?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

Hydran M2-X在線變壓器油中溶解氣體監測裝置產品描述
當變壓器的絕緣系統承受過高壓力時，油和絕緣紙會發生化學降解，產生烴類氣體和水分并溶解在絕緣油中。這種加速老化會縮短變壓器的使用壽命，影響其可靠性，在某些情況下甚至可能導致災難性故障。
Hydran M2-X 是經過現場驗證的 Hydran DGA 監測解決方案家族的新一代產品。它能夠持續監測氣體和水分含量，及時提醒用戶潛在的故障，*大程度降低非計劃停電的風險。M2-X 基于 GE 在該領域的技術，打造出一款經過優化、維護需求低且傳感器壽命長的監測設備。

Hydran M2-X在線變壓器油中溶解氣體監測裝置主要優勢
便于部署：外形小巧，無活動部件，維護成本低，支持資產績效管理（APM）軟件分析，便于在機隊層面大規模部署。
適用廣泛：適用于多種使用礦物絕緣油或酯基（天然和合成）液體的變壓器的狀態監測。
功能拓展：除了 DGA 監測外，通過連接傳感器，可監測諸如頂層油溫、負載電流等其他參數 。借助基于 IEEE 標準的數學模型，還能進一步洞察變壓器運行狀況的變化。
輔助決策：為 APM 策略提供關鍵的變壓器氣體變化數據，便于規劃現場干預和維護活動。
通信便捷：支持多種通信方式和協議，能輕松、安全地與 GE 的數字平臺集成，如 Perception?變壓器機隊管理軟件、APM 軟件工具、歷史數據記錄器和 SCADA 系統 。

應用領域
Hydran M2-X 是一款先進、靈活且可擴展的 DGA 監測解決方案，專為公用事業和工業變壓器設計。它能與 Kelman 多氣體 DGA 設備以及 Multilin 845 保護控制繼電器輕松集成，實現化學和電氣測量數據的持續同步，從而提升變壓器監測水平。

成熟技術
經驗豐富：作為經過現場驗證的解決方案，提供在線 DGA 監測服務已超 40 年。
應用廣泛：全球范圍內已售出超 50,000 臺 Hydran 系列設備。
長壽命傳感器：傳感器預計使用壽命超 10 年 * 。
質量保障：產品提供 7 年質保。

可擴展性
兼容多種油液：兼容多種變壓器油類型，包括標準礦物絕緣油以及新型天然和合成酯基液體。
傳感器可選：提供傳統的 Hydran 復合氣體（H?、CO、C?H?、C?H?）傳感器，也有單獨的氫氣（H?）傳感器可供選擇。
現場升級：可在現場輕松升級，以接收模擬信號，監測其他關鍵變壓器參數 。
增強診斷：根據安裝的傳感器，計算繞組熱點溫度并運用其他 IEEE 變壓器模型，增強對變壓器狀況的診斷能力。
設備集成：能與 Kelman 多氣體 DGA 設備集成。

操作直觀
安裝簡便：通?？芍苯影惭b在現有的單個變壓器閥門上，無需停電。
交互方便：集成了顯示屏和鍵盤，便于本地用戶操作和數據可視化展示。
內置測量：內置水分傳感器，測量油中的水分含量，這對識別絕緣紙降解和墊圈泄漏至關重要。
軟件兼容：與 GE 備受贊譽的 Perception?軟件兼容，可下載、分析變壓器健康數據并繪制趨勢圖。

Hydran M2-X在線變壓器油中溶解氣體監測裝置產品規格

項目	詳情
測量
“復合氣體” 傳感器
測量范圍	25 - 2000 ppm（體積 / 體積，H?等效）
準確度 **	讀數的 ±10% ±25 ppm
響應時間	10 分鐘（達到階躍變化的 90%）
相對靈敏度	H?：濃度的 *；CO：濃度的 15 ± 4%；C?H?：濃度的 8 ± 2%；C?H?：濃度的 1.5 ± 0.5%
重復性	讀數的 ±5% 或 ±5 ppm（取較大值）
“離散 H?” 氣體傳感器（僅適用于礦物油）
相對靈敏度	H?：濃度的 *；受 CO、C?H?和 C?H?的干擾小于濃度的 3%
重復性	讀數的 ±5% 或 ±10 ppm（取較大值）
水分傳感器
類型	薄膜電容式傳感器，浸入絕緣油中
測量范圍	0 - 100 %RH
準確度	± 2 %RH
重復性	± 2 %RH
特性
顯示	背光 LCD，128 x 64 像素
鍵盤	用于設置設備和確認*報
通信
標準接口	RS - 232 端口（DB - 9 連接器），用于本地連接計算機配置系統；RS - 485（接線端子排），隔離至 2000Vac RMS，用于遠程通信或連接本地 Hydran 網絡
可選接口	基于以太網銅纜或光纖的 TCP/IP，10/100Mbits/s
協議
標準協議	Modbus®、DNP 3.0
可選協議	基于 TCP/IP 的 IEC 61850
*報	氣體和水分示（高）、氣體和水分報（高高）、系統報；氣體報可根據氣體達到的水平或每小時 / 每天的趨勢（氣體水平變化率）設置；水分報可根據達到的水平或平均水平設置；報還可針對可選的額外模擬輸入或可選變壓器模型的計算結果進行配置；5 個干觸點繼電器（C 型，SPDT），常開 / 常閉，3A@250Vac 阻性負載，3A@30Vdc 阻性負載
手動采樣	設有易于操作的外部油樣采樣端口，可配合帶魯爾旋塞的玻璃注射器使用
環境條件
工作環境溫度	-40 °C 至 +55 °C（-40 °F 至 +131 °F）
工作環境濕度	0 - 95 % RH，無冷凝
閥門處油溫	使用帶散熱片適配器時為 -40 °C 至 +105 °C（-40 °F 至 +221 °F）
閥門處油壓	0 - 700KPa（0 - 100psi），真空耐受力傳感器
外殼	材質：鋁；防護等級：NEMA Type 4X 認證，符合 IP56 要求
電源要求	90–132 Vac 或 180–264 Vac 開關模式通用電源，47–63 Hz，*大 650VA
機械規格	有 1.5” NPT 外螺紋，可使用可選適配器安裝在 1.5” NPT 或更大尺寸的閥門上；尺寸：315 x 219 x 196 mm（12.4 x 8.63 x 7.72"）；安裝重量：7.5 Kg（16.5 lb）； shipping weight：9.0 Kg（20 lb）
產品選項與傳感器
散熱片適配器（1.5”）	環境溫度＞40 °C（104 °F）或油溫＞90 °C（194 °F）時使用
閥門適配器	2” 轉 1.5”
變壓器模型計算（僅適用于礦物油）	-
模擬輸入卡	4 - 20mA，*大 10V 負載，隔離至 2000Vac RMS
雙數字輸入卡	用于干觸點，內部 24Vdc 濕潤，隔離 2000Vac
模擬輸出卡	4 - 20mA，*大 10V 負載，隔離至 2000Vac RMS
PSTN 模擬調制解調器	V92/56K
GSM/GPRS 無線調制解調器	-
網絡以太網通信	基于銅纜或多模光纖（ST）
油溫傳感器	磁吸式，（4 - 20mA）
分體式鐵芯負載 CT	（4 - 20mA）
環境溫度傳感器	（4 - 20mA）
陽極氧化鋁外殼	需滿足*低起訂量，要求耐腐蝕處理（CRC）
產品選型
油類型	O1：礦物油；NE：天然酯油（需 CRC 處理）；SE：合成酯油
傳感器類型	S1：復合氣體傳感器；H2：僅氫氣傳感器
卡插槽 A、B、C、D	A0、B0、C0、D0：無模擬卡；A1、B1、C1、D1：模擬輸入卡，4 - 20mA；A2、B2、C2、D2：模擬輸出卡，4 - 20mA
通信協議選項	A3、B3、C3、D3、P0：Modbus/DNP 3.0 over RS 232/RS 485 標準數字雙輸入卡；P1：Modbus/DNP 3.0 over TCP/IP 以太網有線連接卡，10/100 Mbits/s；P2：Modbus/DNP 3.0 over TCP/IP 以太網多模光纖卡，ST 連接器，10/100 Mbits/s；P3：Modbus/DNP 3.0 over PSTN 模擬調制解調器；P4：ModBus/DNP 3.0 over GPRS/3G/4G 無線調制解調器（需 CRC 處理，外部選項）；P5：基于 TCP/IP 的 IEC - 61850 協議，帶 RJ45 連接器（需 CRC 處理）
閥門類型	G0：安裝在閘閥（標準）；G1：安裝在截止閥
閥門連接	VC0：標準連接 - 1.5"外螺紋 NPT；VC1：2" 外螺紋 NPT 轉 1.5"內螺紋 NPT 閥門適配器；VC2：1" 外螺紋 NPT 轉 1.5" 內螺紋 NPT 閥門適配器
散熱片適配器	V0：無散熱片適配器；V1：1.5" 外螺紋 NPT 散熱片適配器
外殼	E0：標準鋁制
變壓器模型	M0：無變壓器模型；M1：啟用變壓器模型（需額外傳感器）
語言	L0：英文標簽和手冊；L1：法文標簽和手冊；L2：西班牙文標簽和手冊；L3：德文標簽和手冊；L4：俄文標簽和手冊
