英國T&R　200A-3PH MK3二次電流注入測試儀

型號：200A-3PH MK3二次電流注入測試儀

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

英國T&R 200A-3PH MK3二次電流注入測試儀由愛儀器儀表網代理，本產品是一款便攜式、緊湊且多功能的系統，適用于調試和維護工程師?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

200A-3PH MK3功能特點

清晰簡潔的用戶界面
三相電流輸出
每相輸出電流 0-200A
真有效值數字測量
記憶電流表
多功能計時系統
輔助測量輸入
大型背光液晶顯示屏
熱保護和過流保護
緊湊便攜
400V 三相電源
115V-440V 三線電源（可選配電源變壓器，詳見電源要求）

T&R Test Equipment 是電流注入設備領域的市場*。其產品范圍涵蓋輸出能力為 50A 的二次注入裝置，以及高達 6000A 的一次注入系統。所有設備均配備真有效值測量、靈活的計時系統和易于操作的用戶界面。

200A-3PH mk3 是一款三相注入系統，為調試和維護工程師提供了靈活的保護系統測試平臺。其面板布局直觀易懂，用戶界面簡潔，所有功能狀態一目了然，無需復雜菜單操作。

200A-3PH mk3 通過輸出端的電子過流和占空比脫扣、功率組件的熱監控以及輸入端和調節器的保險絲進行全面保護。提供接地端子，用于連接本地接地。

輸出端相互隔離且獨立可調，可注入高達 200A 的電流。主輸出端口*高提供 5V 電壓。

該裝置符合 BSEN61010 標準，并通過 CE 認證。

配備輔助測量輸入，可測量電壓、電流、頻率以及任意電流輸出與外部電壓或電流之間的相位。

提供四個真有效值測量量程，允許獨立于所選輸出設置儀表滿量程和脫扣水平。所有輸入和輸出均采用行業標準安全連接器，確保便捷性、可靠性和安全性。

200A-3PH mk3 的背光顯示屏明亮清晰，視角寬廣，測試結果可實時顯示。

計時系統在保證易用性的同時具備高度靈活性，可快速、高精度地測量脫扣時間、復位時間和重合閘時間。提供兩個獨立隔離的觸點輸入，計時系統也可作為獨立計時器使用。

200A-3PH mk3 可用于測試多種類型的單相和三相二次保護裝置，包括：

過流和欠流繼電器
接地故障繼電器
IDMT 繼電器
微型斷路器
自動重合器
功率繼電器
延時繼電器
跳閘繼電器
熱繼電器

200A-3PH mk3 規格

主輸出

測試裝置有三個獨立控制的輸出相，每個相可選擇*高 5V 的輸出電壓和*高 200A 的輸出電流。

量程	連續運行	5 分鐘運行
0-5V	50A	100A、200A

上述間歇運行時間需遵循：基于環境溫度 25°C，每次運行后需關閉 15 分鐘。

測量

輸出通過數字真有效值系統和記憶電流表進行測量 —— 計時器停止且輸出關閉時，電流讀數會保留在顯示屏上。各相電流同時顯示。

量程	分辨率	脫扣電流	精度
20.00A	0.01A	21.0A	±0.6%rdg+5d
50.00A	0.01A	52.5A	±0.6%rdg+5d
100.00A	0.1A	105.0A	±0.6%rdg+5d
200.00A	0.1A	210.0A	±0.6%rdg+5d

為保護被測設備，電流脫扣值自動設置為所選測量量程滿量程的 105%。

輔助計量輸入

提供輔助計量輸入，可測量有效值電壓或電流。此外，還可測量外部輸入的頻率，以及任意相輸出與輔助計量輸入之間的相位。

設置	范圍	分辨率	精度
交流電壓	300.0V	0.1V	±0.7%rdg+5d
交流電流	10.000A	1mA	±0.7%rdg+5d
相位	±180°	0.1°	±3°
頻率	40-100Hz	0.01Hz	±0.2%rdg+1d

電流輸入由 F10A 保險絲保護。

輔助輸出

200A-3PH mk3 提供單相隔離的 110Vac 300mA 輔助輸出。

引線組規格

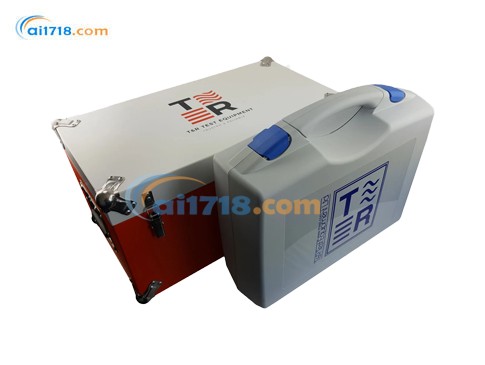

200A-3PH mk3 配備的引線組包含在塑料箱中，包括：

6×5m 25mm2 輸出引線，端接 M10 叉形壓接端子
1×5m 2 芯輔助計時引線，端接 4mm 插頭

電源要求

裝置必須由 400V±10%、50/60Hz 的三相電源供電，*大 3300VA。可選的三角 - 星型電源變壓器允許 400V 裝置在其他電源電壓下運行。

RS232 和 T&R Link

提供 RS232 端口，可連接打印機或 PC；T&R Link 輸出為 DVS3 mk2 移相電壓源提供鎖相參考。

USB 數據存儲

200A-3PH mk3 的所有測試結果均可存儲到 USB 存儲設備。所有結果均帶有時間和日期戳，并可添加用戶自定義注釋。所有保存的結果可在控制單元顯示屏或 PC 上查看。

200A-3PH MK3計時系統

范圍	0-999.999s	分辨率	1ms
精度	0.01% rdg+2d（電流模式 +4d）

觸點電路的開路電壓為 24Vdc，短路電流為 20mA。每個觸點電路將自動選擇常開或常閉觸點。24-240Vdc 的直流電壓也可用于觸發任一計時通道。測試結束后，輸出會自動關閉，以保護被測繼電器。

提供以下功能：

模式	定時器啟動	定時器停止
內部啟動	按下‘ON’	觸點 1
單觸點	觸點 1	觸點 1
雙觸點	觸點 1	觸點 2
電流操作	電流 > 量程的 20%	電流 < 量程的 20%

脈沖模式用于對熱敏感設備設置電流水平，允許注入電流 500ms 并記錄電流值。

電流操作模式作用于一個可選的輸出相。

溫度范圍

存儲溫度：-20°C 至 60°C
工作溫度：0°C 至 45°C

配件

標準配件：操作手冊、輸出引線組、電源線、備用保險絲組、USB 存儲設備、USB 鍵盤
可選配件：三角 - 星型電源變壓器、打印機、T&R Link 引線

200A-3PH MK3尺寸與重量

尺寸	315×550×300mm	重量	33kg

包括提手和邊角保護。

可選三角 - 星型電源變壓器

可選的三角 - 星型電源變壓器允許裝置在 115V、230V、400V 和 440V 三線電源下運行，通過裝置上的開關選擇。還提供單相輔助輸出，為 DVS3 mk2 電壓源供電。

輸入：115V、230V、400V、440V ±10% 三線三相，*大 1500VA
三相輸出：400V 四線，600VA（1 分鐘運行 / 15 分鐘關閉）
單相輸出：230V，300VA（5 分鐘運行 / 15 分鐘關閉）

200A-3PH MK3 三相電流注入測試裝置產品規格

參數類別	詳細規格
功能特點	三相電流輸出每相 0-200A 真有效值測量記憶電流表多功能計時系統 輔助計量輸入背光液晶顯示屏熱保護與過流保護 緊湊便攜支持 400V 三相電源（可選 115V-440V 三線電源 + 變壓器）
主輸出規格
量程	0-5V（連續 50A，5 分鐘 100A/200A）
測量參數
量程	20.00A、50.00A、100.00A、200.00A
分辨率	0.01A（20.00A/50.00A），0.1A（100.00A/200.00A）
脫扣電流	21.0A（20.00A），52.5A（50.00A），105.0A（100.00A），210.0A（200.00A）
精度	±0.6%rdg+5d
輔助計量輸入
交流電壓	范圍：300.0V 分辨率：0.1V 精度：±0.7% rdg+5d
交流電流	范圍：10.000A 分辨率：1mA 精度：±0.7% rdg+5d
相位	范圍：±180° 分辨率：0.1° 精度：±3°
頻率	范圍：40-100Hz 分辨率：0.01Hz 精度：±0.2% rdg+1d
輔助輸出	110Vac 300mA（單相隔離）
計時系統
范圍	0-999.999s
分辨率	1ms
精度	±0.01% rdg+2d（常規模式），±0.01% rdg+4d（電流操作模式）
觸點輸入	開路電壓 24Vdc，短路電流 20mA，自動檢測常開 / 常閉
操作模式	內部啟動、單觸點、雙觸點、電流操作
電源要求	400V±10%，50/60Hz，三相，*大 3300VA 可選三角 - 星型變壓器支持 115V/230V/440V 三線電源
配件
標準配件	操作手冊、輸出引線組、電源線、備用保險絲、USB 存儲設備、USB 鍵盤
可選配件	三角 - 星型電源變壓器、打印機、T&R Link 引線
安全與認證	CE 認證，符合 BSEN61010 標準 電子過流 / 占空比脫扣、熱監控、輸入保險絲
溫度范圍	存儲：-20°C 至 60°C 工作：0°C 至 45°C
尺寸與重量	尺寸：315×550×300mm 重量：33kg
