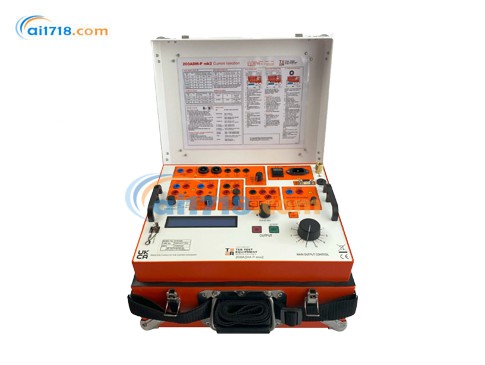

英國T&R 200ADM-P Mk2二次電流注入測試儀由愛儀器儀表網代理，本產品是一款二次電流注入測試裝置，具有相移、數據存儲和諧波分析等多種先進功能?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

200ADM-P Mk2功能特點

• 0-200A 輸出電流
• 真有效值測量，支持單周期捕獲
• 帶移相功能的可變輔助交流電壓 / 電流輸出
• 輔助測量輸入：電壓、頻率、相位角、阻抗、功率、視在功率、功率因數、CT 變比、諧波
• 可變輔助直流輸出：12-220VDC
• 多功能自動量程計時系統
• 電流限制模式，實現精細控制
• 測試結果（含波形和諧波）存儲至 USB 存儲設備
• USB 鍵盤 / 打印機接口
• 自動電源電壓選擇

200ADM-P Mk2 是一款具備廣泛先進功能的電流注入系統，包括移相、數據存儲和諧波分析。該裝置提供多種輸出，可注入 1mA 至 200A 的電流。主輸出端口*高提供 240V 電壓，可測試高阻抗電流繼電器。配備真有效值測量，支持單周期捕獲。四個電流量程允許獨立于所選輸出設置儀表滿量程和脫扣水平。全機采用行業標準安全連接器，確保安全、可靠和便捷。

200ADM-P Mk2 的靈活輔助交流輸出可用于電壓繼電器（*高 260V）或電流繼電器（*高 10A），相位和頻率完全可調。這種電壓和電流的組合可測試需要雙電壓、單電壓單電流或雙電流的繼電器。

配備輔助測量模塊，可測量輔助輸出或外部信號的交直流電壓、電流和頻率。該模塊還可結合主電流輸出測量相位角、功率、阻抗、CT 變比和諧波。

提供帶電流限制的可變穩定直流電源，為被測繼電器供電。裝置內置綜合計時系統，與輸出聯動，可快速、高精度地測量脫扣時間、復位時間和重合閘時間。計時器支持電流操作模式，能*測試瞬時脫扣。

配備兩個 USB 主機接口，可連接存儲設備、鍵盤或打印機。每次測試結果均可存儲為電子表格格式，便于后續分析。鍵盤支持為每個結果添加注釋。此外，波形圖形文件和諧波分析結果也可存儲至 USB 設備。

200ADM-P Mk2 應用

輔助測量

輔助交流輸出

200ADM-P Mk2 的輔助測量輸入可測量交直流電壓和電流。輸入額定值為 300V rms 或 5/10A rms（波形系數 CF ≤1.5 時為 10A，CF ≤3 時為 5A rms）。

輔助交流輸出為被測繼電器提供額外的隔離電壓或電流。輸出為數字生成的純正弦波，提供三個量程（兩個電壓量程和一個電流量程）以實現*大靈活性。輸出可從零調節，并可進行 360° 移相。該輸出還與計時電路聯動。

模塊可結合主輸出和輔助輸入進行測量，以計算相位角、功率、阻抗和 CT 變比（適用于 1A 和 5A CT）。它還可分析主輸出和輔助輸入的諧波含量（*高 31 次諧波），并計算波形的總諧波失真（THD）。測量結果可記錄到 USB 設備。

電壓 - 過壓 / 欠壓繼電器

使用 200ADM-P Mk2 測試過壓和欠壓繼電器非常簡便，甚至可檢查延遲時間。將主輸出與輔助輸出串聯，可生成帶定時的電壓階躍。

• 直流：電壓 / 電流（平均值和有效值紋波）
• 交流：電壓 / 電流（有效值、頻率和相位角）
• 功率：視在功率（VA）、有功功率（W）和功率因數
• 阻抗：阻抗（Z）、電抗（X）和相位角
• CT 變比：相對于 1A 和 5A CT 的變比及相位角
• 諧波：主輸出和輔助輸入的諧波及 THD
• RS232 端口：用于校準

電壓 - 頻率繼電器

輔助交流輸出可與電源鎖相或切換至變頻模式?？奢p松確定工作點并測試繼電器的響應時間。

1 電壓 + 1 電流 - 多種繼電器

輔助輸出的移相功能非常適合測試方向過流和接地故障繼電器。主輸出用于注入電流，輔助輸出為電壓線圈供電。同樣的配置可用于測試逆功率繼電器和逐相距離保護。通過直接顯示有功功率（W）、視在功率（VA）、相位角和阻抗，進一步簡化了這些繼電器的測試。測試帶線路壓降補償?shù)淖詣与妷赫{節（AVR）繼電器也需要帶移相的電流和電壓。200ADM-P Mk2 非常適合此測試，兩個觸點輸入可用于顯示繼電器上 / 下觸點的狀態。

計時系統與主輸出和輔助交流輸出聯動，可對多種設備進行計時。

2 電流 - 偏置差動繼電器

10A 輔助交流輸出可根據差動保護的要求，為被測繼電器提供第二路電流。該輸出獨立于電源，適用于需要穩定電流的場景。

2 電壓 - 同期檢查繼電器

主輸出作為電壓源與輔助交流輸出的組合，滿足同期檢查測試的要求。將輔助輸出設置為變頻模式，可向繼電器的兩個輸入施加不同頻率，以檢查繼電器的頻率匹配功能。切換至鎖相模式后，可測試繼電器的相位檢查功能。

例如，測試 IDMT 電流繼電器時，將繼電器觸點連接到觸點組 1 并選擇 “內部啟動” 模式。主輸出開啟時，電流注入和計時器啟動。繼電器跳閘時，計時器停止且輸出關閉。所有觸點對狀態變化敏感，無需設置常開或常閉。測試結束計時器停止時，輸出自動關閉以保護被測繼電器。LED 顯示觸點狀態。

輔助直流輸出

200ADM-P Mk2 提供穩定的可變直流輸出，分為兩個量程（12-220V），為被測繼電器供電。輸出具有電流限制功能，可滿足需要高浪涌電流的負載。

電流限制模式

200ADM-P Mk2 的主輸出具備電流限制功能，可對高達 10A 的電流進行精細控制。對于低阻抗負載（如微處理器繼電器），200ADM-P Mk2 可*控制電流至數毫安。

MART 模式用于對自動重合閘繼電器的多次重合動作進行計時，*多可存儲 99 次時間結果并記錄到 USB 存儲設備。

將計時器設置為 “輔助交流” 模式，當輔助交流輸出開啟或從變頻切換到相位控制（或反之）時，計時器啟動。這非常適合測試欠壓或過壓保護的跳閘時間以及同期檢查繼電器。

結果存儲

200ADM-P Mk2 的所有測試結果均可存儲在 USB 存儲設備中。裝置配備實時時鐘，可對所有結果進行時間和日期標記。記錄結果時，首先使用數字電位器和箭頭鍵或可選鍵盤輸入結果注釋，然后選擇自動存儲。

此外，裝置可對一組或兩組觸點的狀態變化進行計時。電流操作模式根據主輸出電流的上升和下降啟動和停止計時器，適用于測試觸點與檢測電路串聯的設備，如熱磁式斷路器。

每當計時器停止時，時間、電流和所有其他參數都會添加到 USB 設備上的電子表格文件中。您可以在顯示屏上查看當前結果集，或取出 USB 設備并在 PC 上打開文件。所有結果存儲在 USB 設備上以測試日期命名的文件夾中，文件以時間命名。

脈沖模式用于對熱敏感設備設置電流水平，電流注入持續 200ms 并記錄電流值。

此外，200ADM-P Mk2 還可將波形的.csv 文件存儲到 USB 設備。

200ADM-P Mk2 規格

主輸出

裝置的主輸出有四個抽頭，可選擇*高 240V 的輸出電壓和*高 200A 的輸出電流。

* 每次運行后需關閉 15 分鐘，基于環境溫度 25°C。** 僅在 230V 電源下提供 6 秒間歇額定值。

保護功能：過流脫扣、占空比脫扣、熱監控。

電流限制模式

主輸出支持電流限制模式，可精細控制高達 10A 的輸出電流，也可對低阻抗負載（如數字繼電器）實現*電流控制。

輔助直流輸出

保護功能：電流限制。

移相交流輸出

頻率范圍：45-100Hz
相位角：0-±180°
保護功能：電流限制和電子脫扣。

測量

輸出通過數字真有效值系統和單周期捕獲記憶電流表進行測量 —— 計時器停止且輸出關閉時，電流讀數會保留在顯示屏上。電流脫扣值設置為所選測量量程滿量程的 110%。

輔助計量輸入

保護功能：電流輸入保險絲。

計時系統

• 范圍：0-999.999s/9999.99s/99999.9s（自動量程）
• 分辨率：1/10/100ms
• 精度：0.01% rdg+2d（電流操作模式 +4d）
• 觸點開路電壓：24V
• 觸點短路電流：20mA
• 直流輸入范圍：24-240Vdc

每個觸點電路自動選擇常開或常閉觸點，24-240Vdc 直流電壓可觸發任一計時通道，觸點狀態由 LED 顯示。

電源要求

• 自動選擇：115V/230V ±10%
• 頻率：50/60Hz
• 單相，*大 2300VA

配件

• 標準配件：操作手冊、輸出引線組、電源線、備用保險絲、USB 鍵盤、USB 存儲設備
• 引線組規格：
  • 2×5m 25mm2 200A 引線，端接 M10 叉形壓接端子
  • 2×5m、2×0.5m 2.5mm2 25A 引線，端接 4mm 插頭
  • 1×5m 2 芯輔助引線，端接 4mm 插頭

可選配件

濾波器單元、RB10 電阻箱、打印機、用于圓盤感應繼電器回退計時的按鈕引線

安全

提供接地端子連接本地接地，符合 BSEN61010 標準，CE 認證。

溫度范圍

• 存儲溫度：-20°C 至 60°C
• 工作溫度：0°C 至 45°C

尺寸與重量

200ADM-P Mk2 電流注入系統產品規格
