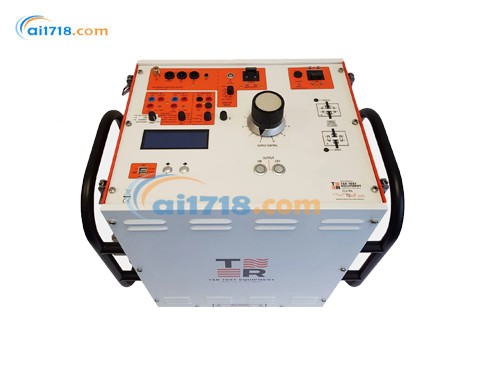

英國T&R　CU-Ps一次電流注入式測試系統

型號：CU-Ps一次電流注入式測試系統

品牌：英國T&R

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

英國T&R

T＆R測試設備有限公司受到世界各地客戶的信賴，是英國領先的大電流和高壓電氣測試設備制造商。質量和可靠性對我們至關重要，我們的ISO9001：2008認證體現了這一點。我們廣泛的產品系列包括繼電器測試設備、初級電流注入系統、微型歐姆表、直流電纜測試儀和交流閃光測試儀。 T＆R測試...[查看更多]

瀏覽過此產品的用戶最終購買了

美國T&R CU-Ps一次電流注入式測試系統由愛儀器儀表網代理，本產品是用于大電流調試和維護測試的*解決方案。該系統具有獨立的控制和負載單元，提供*的靈活性?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

CU-Ps初級電流注入系統

T&R Test Equipment 是電流注入設備領域的市場*。其產品范圍涵蓋輸出能力為 100A 的二次注入裝置，以及高達 6000A 的一次注入系統。所有設備均配備真有效值測量、靈活的計時系統和易于操作的用戶界面。

750ADM Mk4 是一款緊湊耐用的一次電流注入系統，輸出能力為 750A。該裝置的*大空載輸出電壓為 5V，非常適合所有需要短時間內高達 750A 電流的低功率一次注入任務。

裝置類型	*大功率	*大電流
750ADM Mk4	3kVA	750A
PCU1-SP Mk3 + NLU5000	11.5kVA	3kA（5 分鐘）/5kA（40 秒）
CU-Ps Mk2 + LU6000	20kVA	6kA

當需要更高電流和功率的一次注入時，可選擇 11kVA 和 20kVA 的一次注入系統。PCU1-SP 和 PCU2/E 系統采用獨立的控制單元和負載單元，通過不同的負載單元可適應各種負載條件。

CU-Ps功能特點

一次注入電流高達 750A（4V 輸出 *）
二次注入 16V/40A 輸出
真有效值記憶電流表，支持單周期捕獲
多功能計時系統
大型背光液晶顯示屏
熱保護和過流保護
測試結束后自動關機
緊湊便攜
測試結果（含波形和諧波）可存儲至 USB 存儲設備
USB 鍵盤 / 打印機接口
自動電源電壓選擇

該裝置配備兩個輸出端口，可注入低至數百毫安至高達 750A 的電流。40A 輸出端口提供*高 16V 的電壓，可測試高阻抗脫扣器。提供四個真有效值測量量程，允許獨立于所選輸出設置儀表滿量程和脫扣水平。測量捕獲時間小于 20ms，可*測量單周期有效值。所有輸入和輸出均采用行業標準連接器，確保便捷性、可靠性和安全性。

750ADM Mk4 配備全面的電子過流和熱脫扣保護。

計時系統在保證易用性的同時具備高度靈活性，可快速、高精度地測量脫扣時間、復位時間和重合閘時間。提供兩個觸點輸入，每個輸入可通過無電壓觸點或直流電壓觸發。觸點輸入自動檢測常開或常閉狀態。

750ADM Mk4 可用于測試多種設備，包括：

斷路器
過流繼電器的一次注入
自動重合器
微型斷路器（MCB）
電流互感器變比（需外接儀表測量二次電流）

CU-Ps規格

主輸出

裝置的主輸出有兩個抽頭，可選擇*高 16V 的輸出電壓和*高 750A 的輸出電流。當使用 115V 電源時，裝置的額定值略有降低。

	115V	230V
開路電壓	3.5V	5.0V
500A 時的電壓	2.8V	4V
連續電流	125A	125A
5 分鐘接通	250A	250A
1 分鐘接通	440A	500A
*大電流	500A	750A
*大電流持續時間	10s	20s
開路電壓（第二輸出）	10V	16V
滿載電壓（第二輸出）	7.5V	10V
連續電流（第二輸出）	10A	10A
1 分鐘接通（第二輸出）	40A	40A

測量

輸出通過數字真有效值系統和記憶電流表進行測量 —— 輸出關閉時，電流讀數會保留在顯示屏上。

量程	分辨率 / 脫扣值	精度	捕獲時間
20.00A	0.01A / 21A	±0.5%rdg+5d	20ms
50.00A	0.01A / 53A	±0.5%rdg+5d	20ms
200.0A	0.1A / 210A	±0.5%rdg+5d	20ms
750A	1A / 788A	±0.5%rdg+2d	20ms

為保護被測設備，電流脫扣值自動設置為所選測量量程滿量程的 105%。

計時系統

范圍	0-999.999s/9999.99s/99999.9s（自動量程）
分辨率	1ms/10ms/100ms
精度	±0.01% rdg+2d（常規模式） ±0.01% rdg+4d（電流操作模式）

觸點電路的開路電壓為 24VDC，短路電流為 20mA。每個觸點電路將自動選擇常開或常閉觸點。24-240VDC 的直流電壓也可用于觸發任一計時通道。

提供以下功能：

模式	定時器啟動	定時器停止
關閉	定時器停用	定時器停用
內部啟動	按下‘ON’	觸點 1
單觸點	觸點 1	觸點 1
雙觸點	觸點 1	觸點 2
電流操作	電流 > 量程的 20%	電流 < 量程的 20%

測試結束后，輸出會自動關閉，以保護被測繼電器。

結果存儲

750ADM Mk4 的所有測試結果均可存儲在 USB 存儲設備中。裝置配備實時時鐘，可對所有結果進行時間和日期標記。記錄結果時，首先使用可選鍵盤輸入結果注釋，然后選擇自動存儲。

每當計時器停止時，時間、電流和所有其他參數都會添加到 USB 設備上的.csv 文件中。您可以在顯示屏上查看當前結果集，或取出 USB 設備并在 PC 上打開文件。所有結果存儲在 USB 設備上以測試日期命名的文件夾中，文件以時間命名。

電源要求

自動選擇：

115V±10%，50/60Hz，單相，*大 1900VA
230V±10%，50/60Hz，單相，*大 3900VA

溫度范圍

尺寸（金屬箱）	560 x 456 x 265mm	重量	27.4kg
尺寸（便攜箱）	380 x 314 x 221mm	重量	23.5kg

配件

操作手冊
電源線
攜帶帶

可選 750ADM-AL 引線組規格

提供多種輸出引線以適配 750ADM Mk4。標準 750ADM-AL 引線組長度為 3m，建議搭配 230V 電源使用。也可提供 1.5m 引線組，建議在 115V 電源下使用。引線由雙絕緣 95mm2 焊接電纜組成，750ADM 端為 Dinse 大電流連接器，負載端為大電流焊接夾。引線組包含低電流計時引線：

3m 引線組總重 9.8kg，含大電流引線和計時引線。

保護與安全

裝置通過輸出端的電子過流和熱脫扣保護，以及輸入端和電源電路的斷路器進行保護。提供接地端子，用于在變電站環境測試時連接本地接地。裝置符合 BSEN61010 標準，并通過 UKCA 認證。

CU-Ps 便攜式斷路器測試裝置產品規格

參數類別	詳細規格
功能特點	20kVA 5 分鐘輸出能力（1 秒過載更高）多功能數字計時 可選 5000A（PLU-5k）或 6000A（PLU-6k）負載單元二次注入*高 100A 直讀式 CT 變比和極性測試真有效值測量（單周期捕獲） USB 存儲（含波形和諧波） USB 鍵盤接口
負載單元規格
PLU-5k	系列模式： 10% 量程：250.0A 50% 量程：1250A * 量程：2500A 200% 量程（脈沖）：5000A 并聯模式： 10% 量程：500.0A 50% 量程：2500A * 量程：5000A 200% 量程（脈沖）：10kA 精度：±0.5% rdg+5d（常規），±1.5% rdg+5d（脈沖）
PLU-6k	系列模式： 10% 量程：300.0A 50% 量程：1500A * 量程：3000A 200% 量程（脈沖）：6000A 并聯模式： 10% 量程：600.0A 50% 量程：3000A * 量程：6000A 200% 量程（脈沖）：12kA 精度：±0.5% rdg+5d（常規），±1.5% rdg+5d（脈沖）
計時系統規格	分辨率：1ms 滿量程：999.999s 精度：±0.01% rdg+2d（常規），±0.01% rdg+4d（電流操作模式）觸點輸入：24VDC 開路電壓，20mA 短路電流，自動檢測常開 / 常閉觸發方式：觸點或 24-240VDC 模式：內部啟動、單觸點、雙觸點、電流操作、脈沖（0.2s/0.5s/1s/2s）
二次注入輸出	0-5V：連續 33A，間歇 67A（5 分鐘）/100A（1 分鐘） 0-16V：連續 10A，間歇 20A（5 分鐘）/30A（1 分鐘）精度：±0.5% rdg+5d 脫扣值：105% 量程
電源要求	230V±10%，45-65Hz，單相 23kVA（5 分鐘）/46kVA（1 秒）
尺寸與重量	控制單元：660×400×740mm，115kg PLU-5k：660×400×740mm，155kg PLU-6k：660×400×740mm，135kg
溫度范圍	存儲：-20°C 至 60°C 工作：0°C 至 45°C
保護與安全	CE 認證，符合 BS EN61010 標準 電子過流 / 熱脫扣、輸入斷路器、負載單元占空比保護
標準配件	備用保險絲、操作手冊、5m 負載單元電源線、5m 負載單元測量線、2m 電源線、5m 100A 引線及計時線
可選輸出引線	3000AL（2.5m，560mm2 銅排） 4000AL（2.5m，700mm2 銅排） 5000AL（2m，840mm2 銅排） 6000AL（2m，1120mm2 銅排）
	CU-Ps參數文檔
