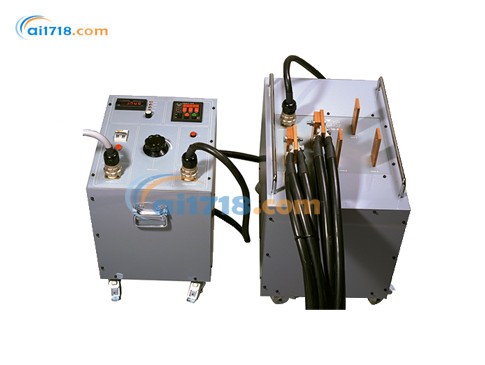

西班牙SMC　LET-2000-RD一次注入式測試設備

型號：LET-2000-RD一次注入式測試設備

品牌：西班牙SMC

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

西班牙SMC

我們是一家領先的公司，設計、制造和銷售一系列用于電氣測試的電子產品和解決方案，主要在保護繼電器領域以及變電站、發電廠和能源系統中調試和維護相關的測試和測量設備。 30多年來，SMC一直在開發和生產自己的產品，以更高的設計和服務質量，來滿足全球客戶和用戶的需求。質量是公司在各...[查看更多]

瀏覽過此產品的用戶最終購買了

西班牙SMC LET-2000-RD一次注入式測試設備由愛儀器儀表網代理，本產品允許以足夠的功率進行所有一次電流注入，以測試變電站中組成保護和測量部分的所有元件的正常功能和接線?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

LET-2000-RD

LET-2000-RD產品概述

LET 系列適用于需要高交流或直流電流的測試應用，通常用于一次電流注入。各型號的發電功率范圍為 1,000 至 8,000 VA 或瓦特。

輸出電壓通過輸出變壓器初級繞組的調壓器調節。注入電流由內置數字電流表測量和顯示。我們提供多個輸出抽頭，以便更好地適應連接負載的阻抗。這也使得在保持吞吐量功率的同時，更容易調節較低的電流。集成數字計時器測量從輸出激活到檢測到外部電壓或干接點變化的時間，精度為 1 毫秒。某些 LET 版本配備電動調壓器，適用于需要在電源輸出與控制調節面板之間保持較大距離的應用。

輸出變壓器經過特殊設計和制造，可承受高達 20,000 A 以上的*大電流，具體取決于所選型號。內置熱脫扣器可自動保護設備免受過熱。在額定電流（每個型號名稱中注明）下，輸出變壓器的溫度將穩定，可對連接負載進行連續注入。然而，只要連接負載（包括測試引線）在設備的輸出功率范圍內，*可以在有限時間內獲得更高的電流。請參考本目錄中每個型號的負載持續率圖表，選擇*適合您特定應用的型號。
每個 LET 均配備適合一般應用的標準測試引線。對于需要更高電流水平的應用，可能需要更短的連接和 / 或更寬的截面。每個生產單元在末端端子短路的情況下，使用標準測試引線測試額定輸出電流。每個單元包括所有必要的附件、備用保險絲、用戶手冊和內置儀器的可追溯校準證書。高功率單元分為兩個主體，并配備輪子以方便運輸。
其簡單而耐用的結構、緊湊的尺寸、合理的重量和易用性使 LET 系列成為我們*暢銷的產品系列之一。

LET-2000-RD

交流電壓范圍 / 負載持續率圖表

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
400 A	3.45 V	400 A	600 A	800 A	1,100 A	1,400 A	2,500 A
200 A	6.90 V	200 A	350 A	400 A	550 A	700 A	1,500 A
50 A	27.5 V	50 A	75 A	100 A	138 A	175 A	325 A
10 A	138 V	10 A	15 A	20 A	27.5 A	35 A	65 A
		15 分鐘	20 分鐘	20 分鐘	30 分鐘

LET-2000-RD在 25°C / 77°F 下的關閉（冷卻）時間

規格

	LET-400	LET-400-RD	LET-400-RDC
交流電壓輸出	無	無	220 V/4 A
直流電壓輸出	無	無	220 V/4 A
輔助直流電源	無	無	0-50/110/220 Vdc - 1/0.5/0.25 Adc
功率			1,000 VA
開路電壓（抽頭）	0-138 V (10 A) / 0-27.5 V (50 A) / 0-6.9 V (200 A) / 0-3.45 V (400 A)
提供的測試引線	2 根電纜，3 米 / 10 英尺長，95 mm2
電源	單相 110/230 VAC（指定），50-60 Hz
消耗	5.5A @ 220V	5.7A @ 220V	5.9A @ 220V
尺寸（英寸）	340 x 370 x 250 48 x 53 x 55		460 x 370 x 250 18 x 14 x 10
重量（僅設備）	22 Kg. / 48 lb	24 Kg. / 53 lb	25 Kg. / 55 lb

LET-1000-RD

負載持續率

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
1000 A	3.20 V	1000 A	1,500 A	2,250 A	2,750 A	3,500 A	6,250 A
500 A	6.80 V	500 A	750 A	1,125 A	1,375 A	1,750 A	3,125 A
250 A	10.50 V	250 A	375 A	560 A	680 A	875 A	1,650 A
		15 分鐘	20 分鐘	20 分鐘	30 分鐘

LET-2010-RD

負載持續率導通時間 / *大電流

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
2,000 A	4.16 V	2,000 A	2,500 A	4,000 A	5,550 A	7,000 A	13 kA
1,000 A	8.33 V	100 A	1,250 A	2,000 A	2,750 A	3,500 A	6.6 kA
500 A	16.7 V	500 A	650 A	950 A	1,375 A	1,500 A	5.6 kA
		15 分鐘	20 分鐘	20 分鐘	30 分鐘

導通時間 / *大電流

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
2,000 A	2.65 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	5.30 V	1,000 A	1,200 A	1,800 A	2,400 A	3,000 A	5.4 kA
500 A	10.45 V	500 A	625 A	900 A	1,250 A	1,550 A	2.8 kA
250 A	21,55 V	250 A	315 A	450 A	625 A	775 A	1.4 kA
		15 分鐘	20 分鐘	20 分鐘	30 分鐘
	在 25°C / 77°F 下的關閉（冷卻）時間

LET-4000-RD / 4000-RDM

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
4,000 A	2.65 V	4,000 A	4,800 A	7,200 A	9,600 A	12,000 A	21.6 kA
2,000 A	5.30 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	10.45 V	1,000 A	1,250 A	1,800 A	2,500 A	3,100 A	5.6 kA
500 A	21,55 V	500 A	630 A	900 A	1,250 A	1,550 A	2.8 kA
		15 分鐘	20 分鐘	20 分鐘	30 分鐘

在 25°C / 77°F 下的關閉（冷卻）時間

LET-2000-RD / 2000-RDM / 4000-RD / 4000-RDM 設備分為兩個單元，便于運輸。RDM 版本用一對按鈕代替?zhèn)鹘y(tǒng)的調節旋鈕，控制電動調壓器進行上下調節，適用于需要控制板與實際電源輸出連接之間有較大距離的應用。
規格

功率		LET-2000-RD	LET-2000-RDM	LET-4000-RD	LET-4000-RDM
4,000 VA		8,000 VA
提供的測試引線		2 根電纜，3 米 / 10 英尺長，185 mm	2 x 2	2 根電纜，3 米 / 10 英尺長，185 mm	2 x 4
電源			單相 230 VAC /50-60 Hz
消耗		25.1A	25.1A	65A	65A
尺寸	毫米 / 英寸	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 530 x 410 x 800 12 x 8 x 11 / 20 x 16 x 23	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 940 x 430 x 720 12 x 8 x 11 / 36 x 17 x 28
重量（僅設備）		38 + 103 Kg. / 84 lb. + 228 lb.	5 + 140 Kg. / 11 lb. + 309 lb.	50 + 111 Kg. / 110 lb. + 245 lb.	5 + 250 Kg. / 11 lb. + 552 lb.

LET-4000-R

功率輸出

范圍	*大電壓	測量精度	分辨率
0 - 4000 A	2 V	± 0.5% Lect ± 1 dig	1 A
0 - 5000 A*	2 V	1 A

LET-2000-RD產品規格

導通時間 / *大電流

抽頭	空載電壓	連續	60 分鐘	15 分鐘	3 分鐘	1 分鐘	1 秒
2,000 A	2.65 V	2,000 A	2,400 A	3,600 A	4,800 A	6,000 A	10.8 kA
1,000 A	5.30 V	1,000 A	1,200 A	1,800 A	2,400 A	3,000 A	5.4 kA
500 A	10.45 V	500 A	625 A	900 A	1,250 A	1,550 A	2.8 kA
250 A	21,55 V	250 A	315 A	450 A	625 A	775 A	1.4 kA
		15 分鐘	20 分鐘	20 分鐘	30 分鐘
	在 25°C / 77°F 下的關閉（冷卻）時間

功率		LET-2000-RD	LET-2000-RDM	LET-4000-RD	LET-4000-RDM
4,000 VA		8,000 VA
提供的測試引線		2 根電纜，3 米 / 10 英尺長，185 mm	2 x 2	2 根電纜，3 米 / 10 英尺長，185 mm	2 x 4
電源			單相 230 VAC /50-60 Hz
消耗		25.1A	25.1A	65A	65A
尺寸	毫米 / 英寸	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 530 x 410 x 800 12 x 8 x 11 / 20 x 16 x 23	380 x 440 x 530 / 520 x 410 x 590 15 x 17 x 20 / 20 x 16 x 23	300 x 200 x 280 / 940 x 430 x 720 12 x 8 x 11 / 36 x 17 x 28
重量（僅設備）		38 + 103 Kg. / 84 lb. + 228 lb.	5 + 140 Kg. / 11 lb. + 309 lb.	50 + 111 Kg. / 110 lb. + 245 lb.	5 + 250 Kg. / 11 lb. + 552 lb.
LET-2000-RD參數文檔
