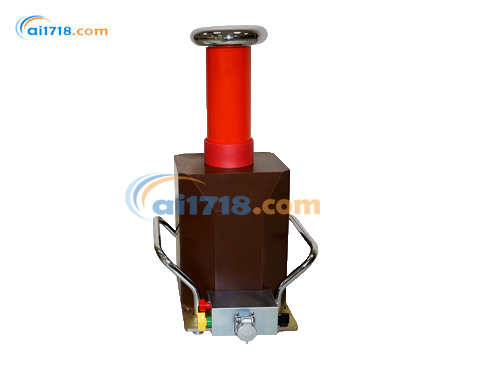

美國MEGGER　HPG50-H, HPG70-H,/HPG80-H及HPG110-H高壓試驗系統

型號：HPG50-H, HPG70-H,/HPG80-H及HPG110-H高壓試驗系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger HPG50-H, HPG70-H,/HPG80-H及HPG110-H高壓試驗系統由愛儀器儀表網代理，交流試驗組合 HPG 50、80 和 110-H 適用于低容量設備的 50/60 Hz 交流試驗。如果變壓器頂部選配整流器，則可以升級為高壓直流試驗設備。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

HPG50-H, HPG70-H,/HPG80-H及HPG110-H高壓試驗系統簡介
交流試驗組合 HPG 50、80 和 110-H 適用于低容量設備的 50/60 Hz 交流試驗。如果變壓器頂部選配整流器，則可以升級為高壓直流試驗設備。

典型應用范圍:
■ 開關柜測試
■ 電壓和電流互感器測試
■ 中壓設備/組件的測試
■ 直流電纜測試
系統由控制單元來操作高壓變壓器。分體式設計可確保操作者在安全距離之外使用設備。控制單元包括自耦變壓器、電流/電壓顯示儀器、測試計時器和
安全回路等。
低壓繞組可以從零到*大值連續勵磁，保證在預設的時間內可以有特定的輸出。工作時間取決于實際設定，范圍可從幾分鐘至連續測試。

各型號 HPG 系統：
■ HPG 50-H，*大支持交流 35 kV有效值 / 直流 50kV
■ HPG 80-H，*大支持交流 58 kV有效值 /直流 80 kV
■ HPG 110-H，*大支持交流 78 kV有效值 /直流 110 kV
系統特性：
■ *大1.5 kVA 連續交流試驗
■ 控制單元和高壓單元分體式設計
■ 內置過流保護
■ 配合整流器附件可進行直流試驗

訂貨信息
產品	訂貨號
HPG 50-H	813220
控制單元(HSW3-2),變壓器35kV,成套線纜，整流附件(倍壓器),放電棒50kV
HPG 80-H	118303086
控制單元(HSW3-2)),變壓器58kV ,成套線纜，整流附件(倍壓器),放電棒100kV
HPG 110-H	1004470
控制單元(HSW3-2),變壓器78kV,成套線纜，整流附件(倍壓器),放電棒150kV
選配：
高壓連接塊3m(無屏蔽)	2005029
高壓連接塊5m(無屏蔽)	2004993
高壓連接線10m(無屏蔽)	2005.030
高壓連接線5m(有屏蔽)	810003736
高壓連接線10m(有屏蔽)	820023906

HPG50-H, HPG70-H,/HPG80-H及HPG110-H技術參數*
		HPG 50-H	HPG 80-H	HPG110-H
功耗 PN		1.2 kVA	1.2 kVA	1.5 kVA
瞬時功耗 Pk(1h)		3 kVA	2.5 kVA	3.5 kVA
輸入電壓		230V/50.…60Hz	230V/50.…60Hz	230V/50.…60Hz
輸出電壓		0 .…35 kV有效值 AC 0 .….50 kV DC	0.…58 kV有效值 AC 0..80 kV DC	0 …78 kV有效值 AC 0 …110 kV DC
測量范圍		0…40 kV AC 0 .…60 kV DC	0.…60 kV AC 0..80 kV DC	0.…80 kV AC 0…110 kV AC
精度		1.5 %	1.5 %	1.5 %
輸出電流		0.…15mA 50 mA(1 小時)	0..15mA 50 mA(1 小時 )	0...15mA 50 mA(1 小時)
測量范圍		0.…500μA/0.…50 mA	0.…500μA/0.…50 mA	0.…500μA/0.…50 mA
控制單元 HSW 3-2 重量尺寸(WxHxD)		26 kg/57.3 Ibs 520x255x320 mm 20.5 in.x 10.0 in.x 12.9 in.	26 kg /57.3 Ibs. 520x255x320 mm 20.5 in.x 10.0 in.x 12.9 in.	26 kg/57.3 Ibs. 520x255x320 mm 20.5 in.x 10.0 in.x 12.9 in.
變壓器
重量		48 kg/105.8 lbs.	76 kg/167.6 lbs.	95 kg/209.4 Ibs.
尺寸(WxHx	D)	440x320x420 mm	440x440x440 mm	310x720x310 mm
		17.3 in.x 12.6 in.x 16.5 in.	17.3 in.x 17.3 in.x 17.3 in.	12.2 in.x 28.3 in.x12.2 in.
