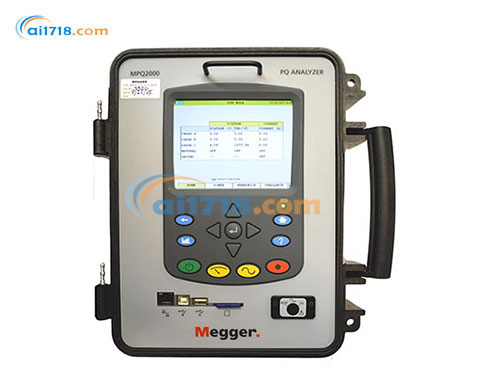

Megger MPQ2000 電能質量分析儀是一款*易用性的先進便攜式三相分析儀，具備*性能，且采用堅固的 IP54 級防水外殼。通過 MPQ2000 的示波器模式和數字電壓表（DVM）模式，可實時查看均方根（RMS）數據、波形、需量數據、相位角、諧波、不平衡度、閃變等多種參數。當需要記錄數據時，MPQ2000 的記錄驗證功能會自動識別電流鉗、確認其量程，并驗證設備連接是否正確。用戶只需完成連接，按下記錄按鈕即可開始記錄。
得益于超大內存，MPQ2000 可進行長時間數據記錄。該設備采用 SD 卡存儲，更換新 SD 卡即可輕松擴展內存。記錄的數據可在設備的彩色 VGA 顯示屏上查看，也可通過 USB 線、U 盤、以太網或直接從 SD 卡傳輸至功能強大的 Megger PQ 電能質量分析軟件。
這款軟件可免費使用且無需許可證，能優化 MPQ2000 的性能，助力定位各類電能質量問題，如照明故障、計算機異常、斷路器跳閘等。軟件支持*圖表分析、*波形分析及*諧波分析功能。

MPQ2000電能質量分析儀測量參數
均方根電壓 / 電流
直流電壓
直流電流（需配合直流電流互感器）
相間電壓
功率參數（千瓦 KW、千乏 KVAR、千伏安 KVA、位移功率因數 DPF、真功率因數 TPF）
電壓暫降 / 驟降與暫升
相位角
電流暫降 / 驟降與暫升
*短 1 毫秒的瞬態信號
IEC 標準不平衡度與 ANSI 標準不平衡度
頻率
總諧波失真（THD）
總需量失真（TDD）
諧波
間諧波
電能參數（千瓦時 KWH、千乏時 KVARH、千伏安時 KVAH）
功率諧波
諧波方向
IEC 標準閃變
電壓驟升
相位角偏差
符合 IEC 61000-4-30 A 級標準
由 A 相電壓（交流 / 直流）供電
交流 1000V、直流 1500V 量程
實時示波器與數字電壓表功能
連接驗證功能
機載數據分析功能
功能特點與優勢
由 A 相供電，設備通用性強，可在任意場所使用。
IP54 級防水外殼專為戶外作業設計，設備堅固耐用，可在戶外持續進行記錄。
Megger PQ 軟件支持自動配置，設置快捷簡便。
菜單直觀易懂，操作與導航簡單便捷。
記錄驗證功能確保設備配置正確，保障獲取所需數據，避免無效記錄。
電流互感器（CT）自動識別功能，避免設備量程設置錯誤。
電流互感器由設備供電，無需額外連接或電池。
全功能符合 A 級標準（涵蓋所有參數）。
機載數據分析功能支持在現場即時查看數據，節省時間。
交流 1000V 擴展量程適用更多場景，無需額外配備設備。
支持直流 1000V 測量，可對可再生能源應用進行測試分析，無需額外設備。
相位角穩定性測量功能，可輕松定位由多個不穩定電源引起的復雜相位問題。
600V CAT IV 防護等級，確保設備在各類應用場景下的安全性。
多種通信方式（USB、以太網、U 盤、SD 卡），操作靈活便捷。
可拆卸 SD 卡支持大容量記錄，內存擴展簡單。
附帶電腦軟件：支持?jǐn)?shù)據分析、配置向?qū)?，可分析?128 次諧波的波形。

應用場景
Megger 公司基于為眾多電力公司、行業企業及服務提供商供應各類分析儀的經驗，設計出了目前市場上通用性*強的 MPQ2000 分析儀。其主要應用場景包括：
各類電能質量（PQ）標準的合規性測試
功率因數研究
負載研究與負載平衡
電費驗證
變電站監測
電容器組容量確定
變壓器分析與降容
電機故障排查與沖擊電流測試
開關設備及組件故障排查
斷路器跳閘問題排查
設備離線跳閘問題排查
照明調光 / 浪涌問題排查
燈光閃變分析
中性線過熱問題排查

功能
自動識別電流互感器及電流互感器量程設置
配置驗證：顯示設備是否連接錯誤
機載分析：在設備上進行數據分析，將記錄值與可自定義模板對比
可分析至 128 次諧波的波形分析
時鐘時間定位：將記錄時間同步至*近的時間間隔
定時運行：選擇記錄的開始和停止時間，設備將自動開始記錄
機載配置：可通過設備前面板配置記錄參數
自動設置：設備可自動完成配置
機載數據與設置文件命名：可通過設備前面板為數據和設置文件命名
支持語言：英語、西班牙語、法語、德語、捷克語
機載設備偏好設置
可選軌跡顏色
可選快捷按鈕
可選超時時間
圖表網格顯示 / 隱藏

MPQ2000訂購信息

MPQ2000電能質量分析儀產品規格

輸入電源

• A 相：交流 90-600V（50/60Hz）或直流 105-600V
• 輔助輸入電源：交流 120/240V（50/60Hz）
• 防水線纜，適配標準美標、英標及歐標插頭
• 支持帶電連接 / 斷開

電池

• 鎳氫（NiMH）電池組（可現場更換）
• 放電時間：8 小時
• 充電時間：3 小時

數據存儲

• 外部 SD 卡（*大支持 32GB）

通信方式

• 以太網通信：支持網絡通信
• 可通過現成的網橋?qū)崿F(xiàn)無線通信
• U 盤：支持?jǐn)?shù)據文件傳輸至 U 盤；支持配置文件與 U 盤雙向傳輸；支持通過 U 盤升級固件
• SD 卡：自動將數據寫入 SD 卡，無需手動傳輸；支持配置文件與 SD 卡雙向傳輸；無需工具即可取出 SD 卡

環境適應性

• 工作溫度：-20°C 至 50°C（-4°F 至 122°F）
• 存儲溫度：-30°C 至 60°C（-22°F 至 140°F）
• 相對濕度：0-95%（無冷凝）
• 海拔高度
  • 低于 2000 米：1000V CAT III / 600V CAT IV
  • 2000-4000 米：600V CAT III / 300V CAT IV
  • 4000-5000 米：300V CAT III / 150V CAT IV

外殼

• 閉合狀態下為 IP54 級堅固外殼
• 支持掛鎖鎖定

顯示屏

• 帶背光的彩色 VGA 顯示屏，尺寸為 11.5 厘米 ×8.5 厘米

合規標準

IEC 61000-4-7、IEC 61000-4-30 Ed.3（A 級）、IEC 61000-4-15、IEC 61000-4-27、IEC 61010-1、IEC 61326、IEC 60529、MIL-STD-810 G、IEEE 1453、IEEE 1459、RoHS 2 指令（2011/65/EU）、CAN/CSA-C22 No.1010.1

尺寸

305 毫米 ×266 毫米 ×143 毫米（12.01 英寸 ×10.47 英寸 ×6.38 英寸）

重量

標準機型：2.27 千克（5 磅）

采樣

• 分辨率：8 個通道均配備 16 位模數轉換器
• *大采樣速率：1MHz
• *大均方根采樣速率：每通道*高 17664 次
• 鎖相環（PLL）同步：42.5Hz 至 69Hz

實時時鐘

精度：±20ppm

趨勢參數（電壓通道）

• 4 個電壓通道（隔離式）
• 交流電壓量程：0 至 1000V 交流均方根值
• 直流電壓量程：±1500V 直流
• 注：CAT III 防護等級適用于*高 1000V 直流
• 可同時測量交流和直流（無需公共中性線）
