英國T&R KV50-20D MK2電壓測試儀由愛儀器儀表網代理，是一款低功率便攜式高壓交流測試系統，專為絕緣測試設計。該系統同樣適用于電氣絕緣系統及設備的研發測試和常規測試。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

英國T&R KV50-20D MK2電壓測試儀產品簡介
KV50-20D Mk2 是一款低功率便攜式高壓交流測試系統，專為絕緣測試設計。該系統同樣適用于電氣絕緣系統及設備的研發測試和常規測試。

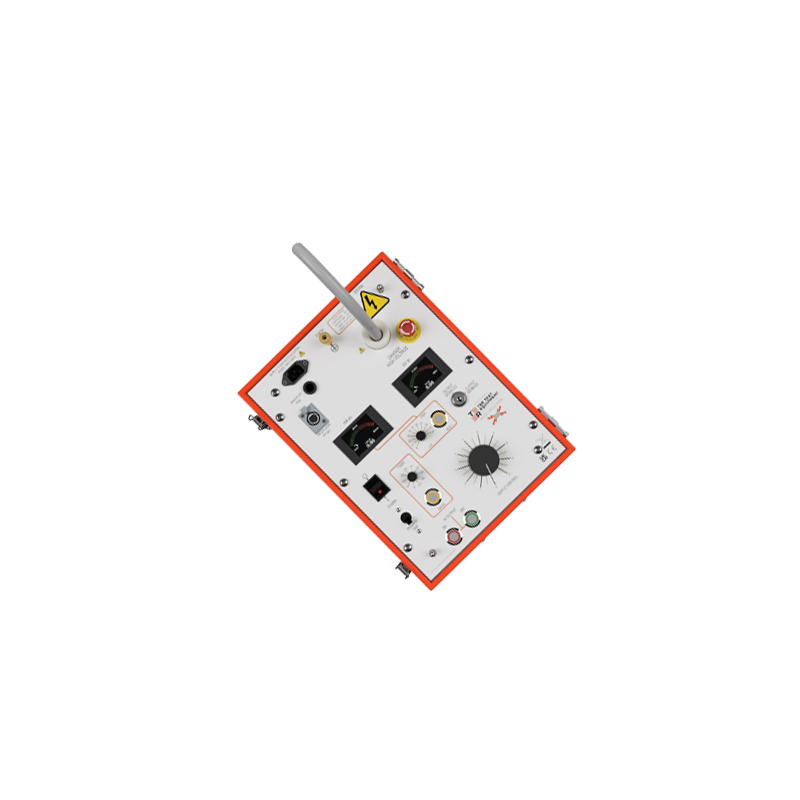

該設備由控制單元和獨立的樹脂澆注高壓變壓器組成，二者通過一根 5 米長的控制電纜連接?？刂茊卧惭b在堅固的鋁制外殼中，配備可折疊拆卸式蓋子以提供保護。高壓變壓器安裝在帶旋轉腳輪的底座上，便于移動。

KV50-20D MK2電壓測試儀產品特點

輸出電壓 0-50kV
*大輸出電流 20mA
自動適配 115/230V 供電電壓
鑰匙式電源開關，防止未授權操作
雙重過載保護
可變電子脫扣器
電壓和電流計量功能
外部聯鎖電路
零電壓聯鎖
試品故障視覺指示
樹脂澆注高壓變壓器

附件
1 根 2 米電源線
1 根 5 米互連電纜
1 根 3 米試品接地線
1 根 5 米接地線
備用熔斷器組
操作手冊

KV50-20D MK2電壓測試儀技術參數

輸出

KV50-20D Mk2 的輸出通過高壓套管實現。該套管設計為通過空氣絕緣連接（如銅管或鍍錫銅線，系統不附帶）與試品連接。高壓繞組的接地端通過電流計量電路接地。

輸出電壓通過真有效值數字儀表計量。

輸出電流通過真有效值數字儀表計量，20mA 量程規格如下：

控制

輸出電壓通過帶零電壓聯鎖的連續可調輸出控制器設定 —— 僅當控制器處于零位時，才能開啟輸出。輸出電壓通過帶指示燈的按鈕開關進行啟停控制。
設備的主電源開關為鑰匙式開關，鑰匙在開關 “開啟” 位置時會被鎖定。

供電要求

115/230V±10% 自動適配，50/60Hz 單相，*大 1.5kVA

保護與安全

設備輸出端配備監測輸出電流的可變電子脫扣器，以及輸出變壓器原邊的固定過流脫扣器。可變脫扣器可按額定輸出電流的 10% 步長在 10%-110% 范圍內調節。
輸入電源和控制電源通過熔斷器提供保護。
KV50-20D Mk2 設計符合 BS EN61010 標準要求。設備必須安裝在符合 BS EN50191 標準要求的高壓測試區域內。
控制單元和高壓變壓器上均設有接地端子，必須連接至低阻抗本地接地裝置。

聯鎖電路

KV50-20D Mk2 配備兩路聯鎖電路：
零電壓聯鎖：僅當輸出電壓控制器處于零位時，才能接通高壓輸出。
外部聯鎖電路：可連接外部緊急停止按鈕和測試圍欄門聯鎖裝置。

*示燈輸出
控制單元上設有*示燈輸出接口，用于控制 24V *示燈（*大 0.5A）。*示燈狀態與設備上的高壓指示燈同步 —— 高壓關閉時呈綠色，高壓開啟時呈紅色。

溫度范圍
儲存：-20°C 至 60°C
工作：0°C 至 45°C

尺寸與重量
