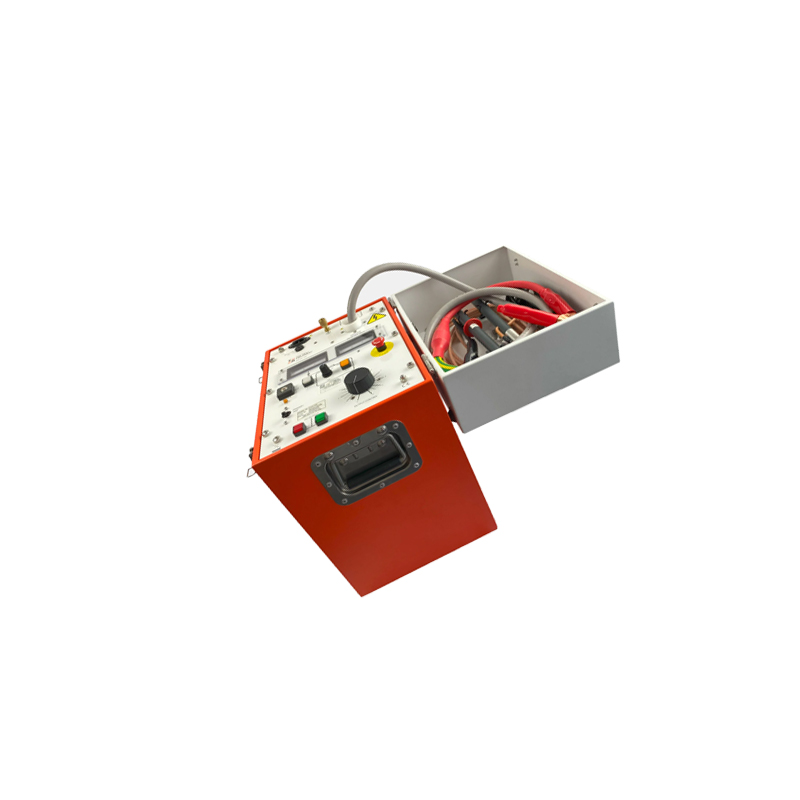

英國T&R VC24-24 MK3開關機械特性測試儀由愛儀器儀表網代理，本產品是一款通用型高壓交流測試儀，非常適合對工廠和開關設備（例如斷路器真空瓶）進行閃蒸測試，測試電壓*高可達 24kV 交流?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

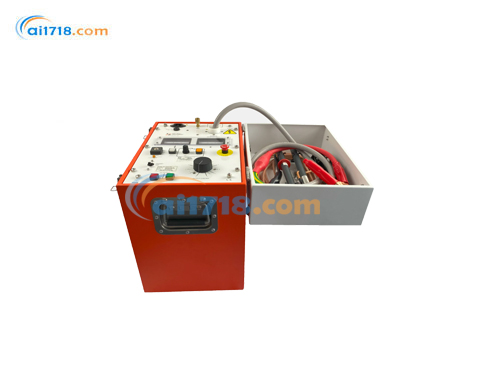

英國T&R VC24-24 MK3開關機械特性測試儀產品簡介
VC24-24 MK3開關機械特性測試儀是一款通用型高壓交流測試儀，非常適合對工廠和開關設備（例如斷路器真空瓶）進行閃蒸測試，測試電壓*高可達 24kV 交流。輸出電壓可在 0 至 24kV 范圍內調節。該測試儀配備零電壓聯鎖裝置，確保只有在電壓控制設置為零時才能通電。
該裝置具有自動市電電壓選擇功能和緊急斷電開關。輸出電壓和電流由大型線性模擬儀表計量。該裝置的毫安表量程為0.1倍。毫安表采用綠色刻度表示電流小于1毫安，紅色刻度表示電流大于10毫安。
測試對象和輸出端均受可調電子電流跳閘保護。跳閘電流可設置為 16、20 或 24mA。測試對象發生故障時，會有明顯的指示燈亮起；跳閘后，必須手動復位設備才能繼續測試。
該裝置配備兩套過載保護電路。*套是用戶可選的輸出電平跳閘電路，可設置16mA、20mA或24mA的電流。跳閘時，按鈕會亮起并發出聲音報*。第二套跳閘電路是高壓變壓器一次側的磁斷路器，用于應對大過載情況，例如閃絡。
VC24-24 Mk3 交流測試儀采用緊湊便攜的鋁制外殼，重量為 27 公斤。它配有一根*連接的 2 米長高壓輸出線，確保測試操作的靈活性和易用性。

產品特點
0-24kV輸出電壓
*大輸出電流 24mA
自動市電電壓選擇
鑰匙控制的電源開關，防止未經授權的操作
雙重過載保護
可變電子脫扣器 – 16、20 和 24mA
非常適合用于測試斷路器真空瓶
電壓和電流計量
零伏聯鎖裝置
緊急停止
試件失效的視覺指示器

VC24-24 MK3開關機械特性測試儀技術參數

非屏蔽電纜

在環境溫度為 25℃ 的條件下，VC24-24 的輸出額定值為：占空比 5 分鐘工作 / 15 分鐘停機時 24mA，或連續工作時 15mA。
輸出電壓和電流通過大型高精度真有效值模擬儀表進行測量。

儀表	滿量程	分辨率	精度
千伏（kV）	30kV	0.01kV	滿量程的 ±2%
毫安（mA）	30mA、3mA	-	滿量程的 ±2%

千伏表在 24kV 處設有紅線標識，毫安表在 10mA 以上區域設有紅色刻度。
供電要求
115V/230V±10% 交流自動切換，50/60Hz 單相，650VA
溫度范圍
儲存：-20℃ 至 60℃
工作：0℃ 至 45℃
隨附配件
操作手冊、ES30 接地棒、備用保險絲、電源線、5 米接地線
尺寸與重量
尺寸：300×400×470 毫米
重量：27 千克
過載保護
設備配備兩級過載保護電路：
*級為用戶可選輸出電平跳閘保護，可設置 16mA、20mA 或 24mA 的跳閘電流。跳閘狀態通過發光按鈕和聲音*報提示。
第二級為磁路斷路器，作用于高壓變壓器的一次側，適用于嚴重過載情況（如閃絡故障）。
防護與安全
除輸出保護外，輸入電源和控制電源均配有保險絲保護。
所有設備均設計符合 BS EN61010 標準要求。
變壓器上設有接地端子，必須連接至低阻抗本地接地體。
