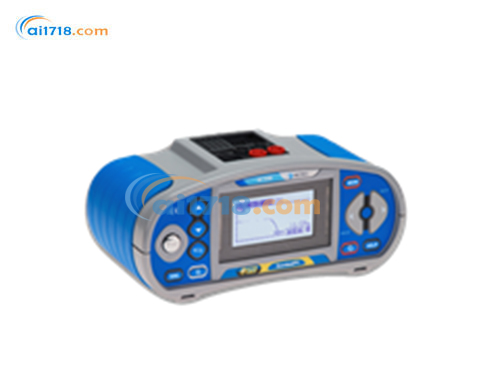

德國METREL(美翠)　 MI3108光伏系統電氣綜合測試儀

型號： MI3108光伏系統電氣綜合測試儀

品牌：德國METREL(美翠)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國METREL(美翠)

德國美翠公司（METREL）是歐洲著名的電氣測試和測量設備供應商和制造商測試儀器生產廠家，曾經給很多著名的歐美公司做OEM生產，其設計理念先進，產品質量突出，遠銷100多個國家和地區。主要經營產品：高壓兆歐表，模擬高壓兆歐表，低壓電氣安裝多功能測試儀，通用接地電阻測試儀，電氣...[查看更多]

瀏覽過此產品的用戶最終購買了

德國美翠metrel MI3108光伏系統電氣綜合測試儀由愛儀器儀表網代理，本產品集光伏測試和電氣安裝安全測試于一體，能夠根據EN61557標準進行電氣安裝安全的全部測試，也能進行單相光伏系統的所有測試?！，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

MI3108光伏系統電氣綜合測試儀簡介：
MI 3108 EurotestPV 是一款集光伏檢測和電氣安裝安全檢測功能于一體的測試儀。它能依據 EN 61557 標準對電氣安裝進行全面檢測，同時也可完成單相光伏（FV）安裝所需的所有必要測試。該儀器涵蓋了 EN 62446 標準要求的所有測試項目，還具備 I - V 特性測試、標準測試條件（STC）值計算以及對逆變器交流和直流側的功率測量功能。MI 3108 EurotestPV 專為嚴苛工作條件（*高 1000V，15A 直流）設計，為顯著提升用戶操作安全性，還配備了光伏安全探頭，確保任何時候都能安全斷開連接。

MI3108光伏系統電氣綜合測試儀測量功能：
光伏安裝測量
直流側測量：測量電壓、電流、功率；測量開路電壓（Uoc）和短路電流（Isc）；繪制光伏模塊和串的 V - I 曲線；測量輻照度；測量模塊溫度。
交流側測量：測量電壓、電流、功率；計算光伏模塊、逆變器效率以及光伏系統相關參數。
電氣安裝測量
測量絕緣電阻。
檢測 PE 導體的連續性。
測量線路阻抗。
測量回路阻抗（包含高電流和不觸發剩余電流動作保護器（RCD）的子功能）。
進行 RCD（AC、A 和 B 型）測試。
測量接地電阻。
測量交流電流（負載和泄漏電流）。
測量真有效值（TRMS）電壓、頻率和相序。
測量功率、電能和諧波。

MI3108光伏系統電氣綜合測試儀特點：
光伏安裝相關特點
STC 值計算：根據環境條件，將電壓和電流測量值重新計算為標準測試條件下的值，方便對比不同測試條件下的結果。
圖形化展示：在 LCD 面板上以圖形方式展示光伏模塊或串的 I - V 特性曲線。
雙路測量：配備兩個電壓和電流通道，可同時測量交流和直流參數。
可選遠程單元：可選配遠程單元，用于同時測量太陽輻照度和光伏模塊溫度。
電氣安裝相關特點
RCD 自動測試：RCD 自動檢測程序顯著縮短測試時間。
觸發鎖定功能：進行回路阻抗測試時不會觸發 RCD。
支持 B 型 RCD 檢測：支持 B 型 RCD 檢測。
接地電阻測量：可進行三線接地電阻檢測。
自動評估：內置保險絲表，用于自動評估線路 / 回路阻抗測試結果。
實時電壓監測：實時監測三相電壓。
示波器功能：具備實時 U/I 示波器功能。
諧波分析：測量單相電流和電能，并進行高達 11 次的諧波分析。
數據存儲：內部存儲器可存儲多達 1800 個測試結果或 500 個帶時間記錄的圖形化結果。
藍牙連接：通過可選的藍牙適配器，可與安卓平板電腦和智能手機進行藍牙通信。
安卓應用支持：借助 EuroLink PV 和 EuroLink Android 應用程序，實現更*的數據管理。
數據下載與分析：PC 軟件 EuroLink Pro 支持測試結果的下載、查看、分析和打印。

應用領域
光伏安裝的檢測、評估和問題解決。
電流和電能效率（交流和直流）測量。
家用和工業用單相及三相電氣安裝的初次檢查和定期檢測。

適用標準

功能標準：IEC/EN 61557 系列標準、IEC 62446（光伏相關）
其他測試參考標準：BS 7671、EN 61008、EN 61009、EN 60364 - 4 - 41、AS/NZ 3760
電磁兼容性標準：EN 61326
安全標準：EN 61010 - 1、EN 61010 - 2 - 030、EN 61010 - 031、EN 61010 - 2 - 032

產品規格

測試項目	測量范圍	基本精度
光伏安裝測量 - 電壓	0 VDC ... 999 VDC 0 VAC ... 999 VAC I - V 測量：0 VDC ... 999 VDC	±(1.5 % 讀數 + 5 位數字) ±(1.5 % 讀數 + 3 位數字) ±(2 % 讀數 + 2 位數字)
光伏安裝測量 - 電流	面板測量：0.0 mA ... 300 ADC 逆變器測量：0.0 mA ... 300 AAC I - V 測量：0.00 A ... 15 ADC	±(1.5 % 讀數 + 5 位數字) ±(1.5 % 讀數 + 3 位數字) ±(2 % 讀數 + 3 位數字)
光伏安裝測量 - 功率	面板測量：0 ... 200 kW I - V 測量：0 ... 15 kW	±(2.5 % 讀數 + 6 位數字) ±(3 % 讀數 + 5 位數字)
光伏安裝測量 - 電能	0.000 Wh - 1999 kWh	-
光伏安裝測量 - U / I 曲線	1000 V / 15 A / 15 kW	-
光伏安裝測量 - 諧波	*高 11 次	-
光伏安裝測量 - 輻照度	0 ... 2000 W/m2	±(5 % 讀數 + 5 位數字)
光伏安裝測量 - 溫度	-10 °C ... + 85 °C	+ 5 位數字
電氣安裝測量 - 絕緣電阻（EN 61557 - 2）	U = 50, 100, 250 VDC 時，R：高 199.9 MΩ U = 500 VDC, 1 kVDC 時，R：高 999 MΩ	±(5 % 讀數 + 3 位數字) ±(5 % 讀數 + 3 位數字)
電氣安裝測量 - 導通性（200mA，EN 61557 - 4）	0.00 Ω ... 1999 Ω	±(3 % 讀數 + 3 位數字)
電氣安裝測量 - 導通性（7mA）	0.0 Ω ... 1999 Ω	±(5 % 讀數 + 3 位數字)
電氣安裝測量 - 回路阻抗（EN 61557 - 3）	0.00 Ω ... 9,99 kΩ	±(5 % 讀數 + 5 位數字)
電氣安裝測量 - 線路阻抗（EN 61557 - 3）	0.00 Ω ... 9,99 kΩ	±(5 % 讀數 + 5 位數字)
電氣安裝測量 - 電壓	0 VAC ... 550 VAC	±(2 % 讀數 + 2 位數字)
電氣安裝測量 - 頻率	0.00 Hz ... 499.9 Hz	±(0.2 % 讀數 + 1 位數字)
電氣安裝測量 - 相序（EN 61557 - 7）	1.2.3 或 3.2.1	-
電氣安裝測量 - RCD 檢測（EN 61557 - 6）	IΔN：10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1 A	-
電氣安裝測量 - 接觸電壓 UC	0,0 V ... 99,9 V	讀數的 (-0 % / +15 %)
電氣安裝測量 - 觸發時間	0 ms ... *大時間	±1 ms
電氣安裝測量 - 觸發電流	0.2 x IΔN ... 2.2 x IΔN	±0.1 x IΔN
電氣安裝測量 - 接地電阻（EN 61557 - 5）	0.00 Ω ... 9999 Ω	±(5 % 讀數 + 5 位數字)
一般參數 - 顯示屏	主機：128 x 64 點陣背光顯示屏遠程單元：128 x 64 點陣背光顯示屏	-
一般參數 - 電源	主機：6 節 1.2V NiMH AA 型電池遠程單元：6 節 1.2V NiMH AA 型電池	-
一般參數 - 過電壓類別	CAT II / 1000 VDC；CAT III / 600 V；CAT IV / 300 V	-
一般參數 - 防護等級	雙重絕緣	-
一般參數 - COM 端口	主機：RS232 和 USB 遠程單元：RS232	-
一般參數 - 尺寸	主機：230 x 103 x 115mm 遠程單元：140 x 230 x 80mm	-
一般參數 - 重量	主機：1.3kg 遠程單元：1.0kg	-
