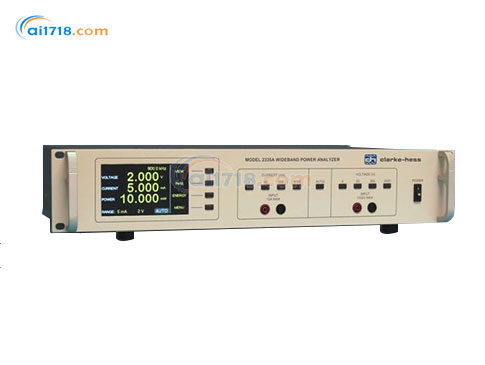

美國CLARKE-HESS　Model 2335A寬頻功率分析儀

型號：Model 2335A寬頻功率分析儀

品牌：美國CLARKE-HESS

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國CLARKE-HESS

Clarke-Hess通信研究公司,成立于1969年,是一家專門從事直流低頻應用程序的電子測試測量公司。公司的客戶包括全球國家標準實驗室、軍事機構和商業和工業企業。由于一直致力于精密儀器,Clarke-Hess以它的質量,服務和出色的性能贏得了良好的聲譽。公司在特定區域的專業...[查看更多]

瀏覽過此產品的用戶最終購買了

美國CLARKE-HESS Model 2335A寬頻功率分析儀由愛儀器儀表網代理，本產品是一款高精度，高準確性，自動量程的測試設備?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

產品簡介：
高準確性真有效值／寬頻帶
?2335A 是一款高精度，高準確性，自動量程的測試設備
?它具有同步測試并顯示真有效值電壓、真有效值和峰值電流、以及真正意義上的頻率范圍從DC到超過1MHz的功率的功能
?典型的至少在500Khz以上滿量程電流和電壓測量的精度優于±0.1%
?相應的當電壓和電流輸入在250kHz以內時功率測量精度優于±0.1%，在500kHz以內時功率測量精度優于±0.2%，對任意都一樣

多功能
?除了能測試電壓，電流和功率外，CH2335A還可以測量輸入頻率，電壓和電流間的相位角，電壓和電流的諧波幅度（高達50次諧波），并計算出功率因數，視在功率和電能
?這些功能可以被顯示或者通過IEEE488或者USB接口讀出

低功率因數精度：
?5位或者加上出色的電壓和電流相位的分辨率，使得CH2335A成為測量高達500kHz或1MHz的低功率因數的極好儀器
?這種能力使得儀器非常適合那些固有的低功率的因數的測量，例如高頻磁芯損耗測量

高頻準確性*
?CH2335A這款測試儀允許以很寬的寬帶和很高的準確度測試正弦波和高失真度的波形
?CH2335A-01可以在頻率1MHz內對電流、電壓、功率以及功率因數進行*測試，這樣的性能遠遠超過了其他功率計或功率分析儀，對于電壓和電流的測量超過了幾乎所有的傳統的萬用表

測量范圍寬
?CH2335A的功率范圍是從1.0000mW到10000W
?依靠外部分流器或電流/電壓的變換器，可以擴展到*高量程的10倍或100倍
?電壓量程從2.000V到2000V（可應用到1000V）電流量程從5.000mA到5.000A（全部是有效值）可以涵蓋很大范圍的負載阻抗
?全量程電壓和電流的輸入波峰因數可以達到3
?而且輸入的值越小，波峰因數*越高
?輸入的正弦波的真有效值在超過名義的滿量程值2倍的情況下，都可以被*的測量

適用的測量領域
?CH2335A可以測量所有種類的超聲波設備和電力等級、鐵磁芯損耗，變壓器鐵心材料測試，變壓器的核心材料測試，開關電源測試，所有類型的熒光燈鎮流的測試，水銀弧光燈電路測試，鈉光燈的鎮流器測試，各種類型的發動機速度控制電路測試，對任何帶有一個電輸入和輸出的設備的效能測試，各種可控硅控制器件的測試，任何信號源中發出的高頻或失真電流信號，任何器件的電壓相應信號的測試，各種汽車的驅動電子器件的特性測量

校準和維護方便：（軟件不開機校準及維護技術）
?CH2335型有隔離輸入通道
?在兩個通道直流耦合允許校正和/或驗證高精度的直流源
?內部軟件校準程序允許再校準只需幾分鐘，不用打開儀器不用螺絲刀調節

獨特的采樣技術/輸入隔離技術
?CH2335A的輸入電壓和電流同時采集 (16位分辨率),轉換成數字形式,并通過隔離連接到主板上的控制板
?這允許電流和電壓輸入互相以及與主機接地端都是完全獨立的
?系統微處理器控制異步采樣頻率,它既不是被測信號的頻率也不是接近被測信號的頻率的諧波頻率或者任意諧波頻率
?這種預防措施，允許采樣頻率顯著低于奈奎斯特速率

遠程控制：
?CH2335A配有IEEE-488.2和USB接口，它可以執行所有的IEEE488.2普通指令和查詢命令
?任何由前面板輸入的功能指令可以由兩個接口進行控制
?菜單欄可以選擇IEEE-488.2或USB接口

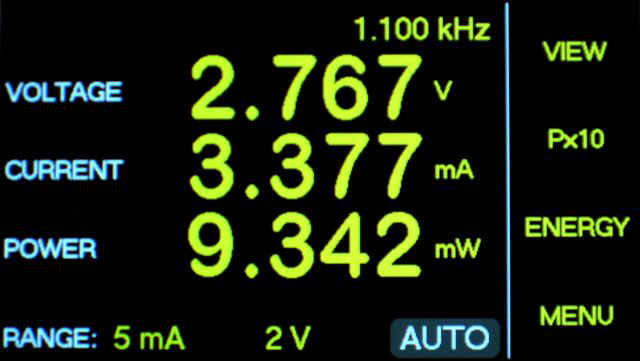

電壓，電流和功率

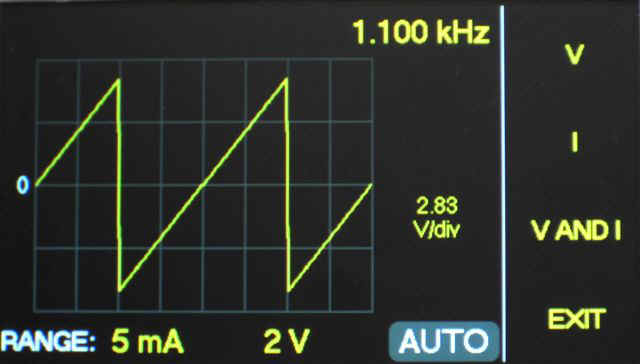

示波器

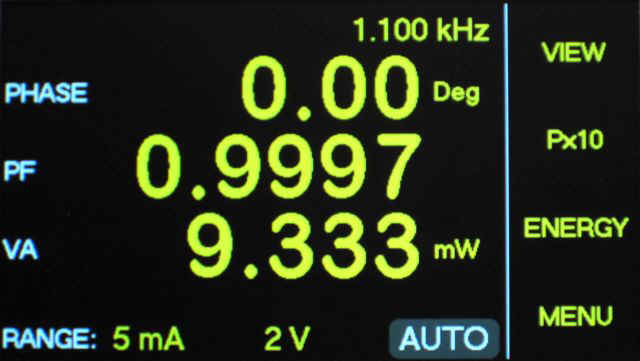

相位，功率因數和V-A：

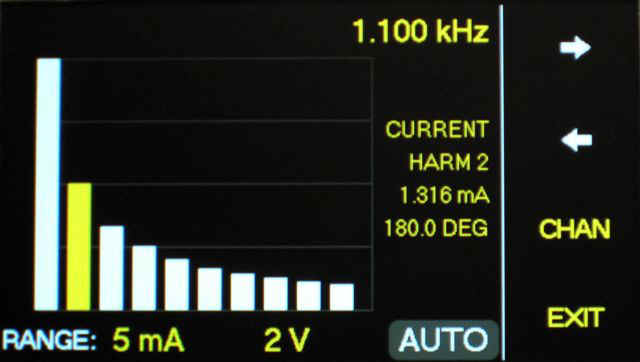

諧波

電壓和電流

量程，分辨率和輸入阻抗（電壓通道）：

滿量程電壓	*大峰值電壓	分辨率	輸入阻值
2.000V	6V	1mV	1.05M/30pF
20.00V	60V	10mV	1.05M/30pF
200.0V	600V	100mV	1.00M/30pF
2000V	3000V	1V	1.00M/30pF

2000V的量程可用于測量*高1000V的有效值
量程，分辨率和輸入阻抗（電流通道）：

滿度電流	*大峰值	分辨率	輸入阻抗
5.000mA	15mA	1μA	2.0Ω
50.00mA	150mA	10μA	2.0Ω
500.0mA	1500mA	100μA	0.034Ω
5000mA	15A	1mA	0.034Ω
EXT(100mV)	300mv	-	100KΩ

電壓電流的不確定度（有效值）

	滿量程的5% - *	滿量程的* - 200%
頻率	±(% of Reading+% of Range)	±(% of Reading+% of Range)
直流	±(0.10+ 0.10)	±0.20
5Hz- 250kHz	±(0.10+ 0.10)	±0.20
250kHz- 500kHz	±(0.20+ 0.20)	±0.40
*500kHz- 1.0MHz	±(0.40 + 0.40)	±0.80

*選配選件1 （峰值是有效值的兩倍）

絕緣：機殼和電壓輸入低端可加500V峰值電壓。

功率和功率×10 ：

?量程：從1.0000 mW到10, 000W分為8個十進制量程。（這個量程時是由電流的滿度值和電壓的滿度值相乘并加上一個相應附加值而組成的。以保證使用PX10量程時的準確度。
?分辨率：滿量程的萬分之一。
?不確定度：

	滿量程的5% - *	滿量程的* - 200%
頻率	±(% of V-A+% of Range)	% of V-A
直流	±(0.20+ 0.10)	±0.30
5Hz- 250kHz	±(0.20+ 0.10)	±0.30
250kHz- 500kHz	±(0.40+ 0.20)	±0.60
*500kHz- 1.0MHz	±(0.80 + 0.40)	±1.20

（任意功率因數）（V-A是電壓電流的乘積）*選配選件1

功率×10

?當峰值電流和電壓都小于它們的峰值量程的0.316倍時，都可以選擇PX10量程。

V-A:

?V-A是電壓電流有效值的乘積。它的量程，分辨率和精度與功率相同。

功率因數：

?以功率和伏安數的比值作為功率因數。它的范圍是從0到±1.0000，而且伏安乘積大于滿量程的7.5%時，功率因數的分辨率為0.0001。當伏安乘積下降時功率因數的分辨率也會下降。當頻率低于250kHz時功率因數的是±0.002 ±10，當頻率從 250kHz 到500kHz時功率因數的不確定性為±0.004 ±20個字，當頻率從 500kHz 到1000kHz1）時功率因數的不確定度為±0.008 ±40個字。

相位角：

?電流和電壓的相位角的分辨率是0.01。不確定性是±0.17°(<250kHz) ±0.34°(250kHz-500kHz) ±0.68°(>500kHz) （選件1）。

諧波：

?諧波幅度指標是指1 MHz以下頻率的諧波。在這種情況下,規定的不確定度是電流或電壓諧波頻率的不確定性，量程是基波的量程。諧波相位的不確定度大于三倍的電流和電壓的相位角不確定性。

頻率：

?電壓或電流的頻率：5.0000Hz-1MHz ,具有5位數字的分辨率，不確定度為：100ppm ±1位

頻率DC-500KHz/1MH	諧波分析
輸入高達10A和1000V	總諧波失真度測試
精度0.2%	具有小電流量程
輸入端隔離	USB和IEEE-488.2接口
低功率因數時準確度保證	圖形顯示
顯示：	高分辨率圖像TFT
接口：	USB和IEEE-488
顯示更新：	80ms
溫度范圍：	指標精度：23℃±5℃ 工作溫度：0℃-40℃ 儲存溫度：–40℃-75℃
相對濕度：	低于90%
電源要求：	100-260V rms，47-63Hz，*大功率30VA
物理特性：	機重：5公斤
尺寸：	48.3厘米×8.90厘米×33.0厘米
