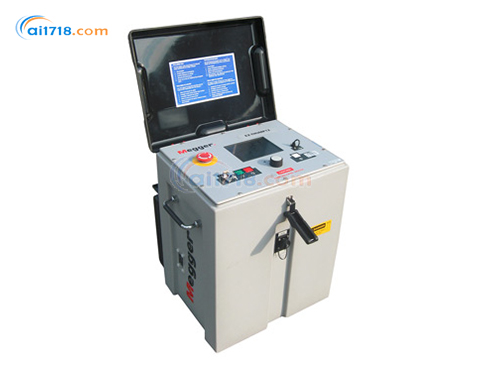

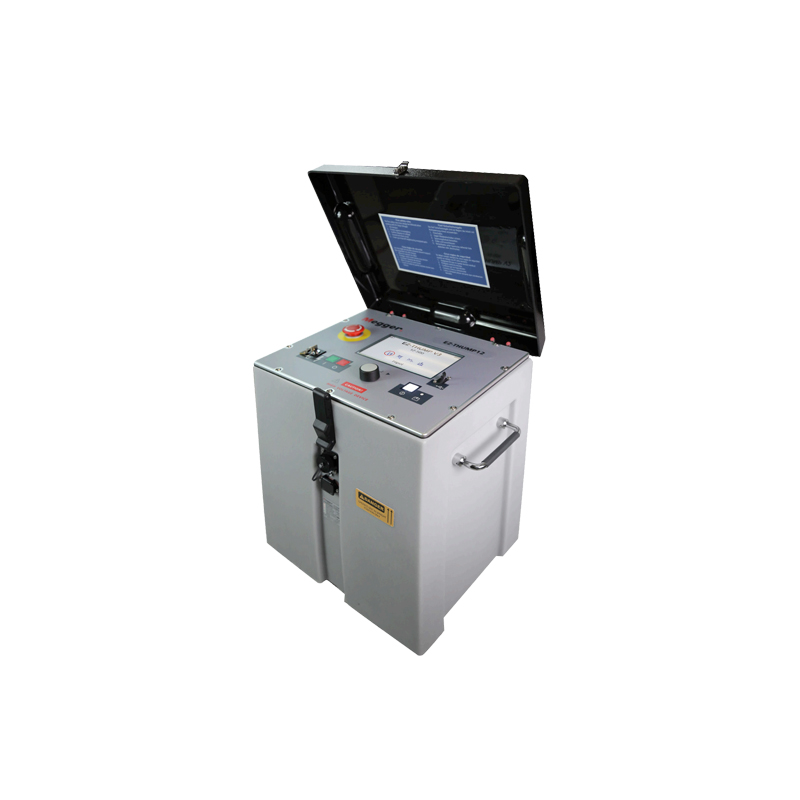

MEGGER EZ-THUMP 3KV/4KV V3

EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統簡介：

EZT 系列設備是一款結構緊湊、重量輕的電纜故障定位儀，兼具操作簡便與便攜性強的特點。該系列設備可通過內置電池或外部交流電源供電，可選配滾輪套件，便于移動。其設計適用于中壓、低壓屏蔽及非屏蔽電纜，集成了高壓絕緣耐壓測試儀（Hipot）、時域反射儀（TDR）、故障預定位和*定位（沖擊測試）功能，是一款操作簡便的一體化設備。
EZT 系列融入多項先進功能，既簡化了操作流程，又縮短了故障定位時間。在采用電弧反射法（ARM）進行故障預定位時，多脈沖技術（Multishot Technology）可提高定位精度，并大幅降低誤反射的可能性。E-Tray 技術能自動引導操作人員完成故障定位流程：先通過高壓絕緣耐壓測試確定故障類型，再進行故障預定位，*后完成故障*定位。該設備通常無需調整，通過獨特且易于操作的 E-Tray 圖形用戶界面（GUI）和一個旋轉控制旋鈕即可操作。在這三步流程中，測試數據會被存儲，用于復雜故障定位場景下的結果分析，并為操作人員提供后續操作建議。
E-Tray 快速模式提供簡潔的圖形用戶界面，非常適合非頻繁使用該設備的操作人員。
E-Tray 專家模式支持*大功能和靈活性，是操作人員的理想選擇。
E-Tray 提供自動故障定位流程：從高壓絕緣耐壓測試開始，依次進行故障預定位和*定位。
操作簡便的 E-Tray 控制器，僅需一個旋轉控制旋鈕。
自動電纜末端識別及故障距離檢測。
可選配自動分段功能。
自動擊穿檢測。
護套故障測試。
護套模式下的低壓接地故障定位。

EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統產品特點
耐用、輕便、抗沖擊且具備 IP53 防護等級的外殼，可應對惡劣環境。
支持內置電池供電、交流電源供電，或在交流供電的同時為電池充電。
標配鑰匙開關安全聯鎖（也可提供無鑰匙開關版本）。
F-OHM 功能確保操作人員安全。

EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統優勢

結構緊湊、重量輕、一體化、耐用的便攜式電纜故障定位系統
支持電池和交流電源供電；可現場更換電池
自動電纜末端識
別采用多脈沖技術（Multishot Technology）的自動電弧反射法（ARM）故障預定位
F-OHM 安全功能確保操作人員安全
7 英寸高亮度彩色顯示屏，戶外可視性強
故障*定位、沖擊電流功能
支持低壓和中壓電纜的自動 E-Tray 故障定位
低壓和中壓電纜的護套測試及護套故障定位

EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統應用場景
安全防護
電纜故障定位作業存在一定危險性，若操作不當，接觸高電壓、高能量可能危及生命安全。EZT 系列設備不僅配備安全聯鎖裝置，要求操作人員明確激活高壓功能，還具備 F-OHM 功能。該功能可確保接地端與回路端之間無電位差 —— 在接地不良的區域，接地端與回路端可能產生電位差，進而導致操作人員觸電。F-OHM 功能能識別這種潛在風險，避免操作人員暴露于觸電危險中。
絕緣測試
內置的高壓絕緣耐壓（Hipot）功能用于測試電纜或護套絕緣的介損強度。絕緣測試有助于確定電纜可能存在的故障類型，包括短路故障、開路故障、閃絡故障或過度漏電故障。若電纜存在閃絡故障，EZT 系列設備會自動識別擊穿電壓。
故障預定位
確定故障類型后，EZT 系列設備會自動啟動故障預定位流程：首先進行時域反射儀（TDR）測試，自動識別電纜末端并顯示電纜長度，從而定位短路或開路故障的位置。識別出電纜末端后，設備會自動進行電弧反射測試 —— 向電纜中發射一個脈沖，使故障點產生閃絡；然后，采用多脈沖技術的時域反射儀會自動識別故障距離。多脈沖技術可使時域反射儀進行數百次反射測量，軟件會自動篩選出*佳波形軌跡，并確定故障位置。該技術能提高故障預定位的精度，減少因波形軌跡不佳導致的解讀困難。
故障*定位
完成故障預定位后，EZT 系列設備會自動進入故障*定位功能模式：向電纜中注入沖擊電流，產生 “砰砰” 聲（thumping sound），操作人員可通過該聲音*定位故障位置。
可選配的數字聽診器（Digi-phone）能更*、更快速地定位故障 —— 故障定位速度越快，電纜所承受的應力越小。向電纜中注入沖擊電流時，不僅會使故障點產生閃絡，還可能在電纜絕緣層的空隙中產生少量局部放電；長期如此會導致電纜絕緣老化，*終引發更多故障，因此故障*定位速度越快，對電纜的保護效果越好。數字聽診器采用 “雷電法”（Thunder & Lightning method）：先檢測沖擊電流產生的磁波，再檢測聲波；由于磁波與聲波的傳播速度具有可預測的差異，數字聽診器可通過測量兩者的時間差來確定故障距離，從而避免管道等環境中反射聲波對測量結果的影響。

各型號應用場景對比表

應用場景	EZT3DV3	EZT4V3	EZT12V3
中壓直埋電纜故障定位	-	-	√
低壓屏蔽直埋電纜故障定位	*佳	良好	一般
低壓非屏蔽直埋電纜故障定位	*佳	良好	一般
路燈電纜故障定位	*佳	良好	一般
網絡分段測試	*高 3 千伏	*高 4 千伏	*高 12 千伏
太陽能直埋及托盤電纜故障定位	*佳	良好	一般
絕緣測試	3 千伏	4 千伏	12 千伏
時域反射儀（TDR）功能	√	√	√
電纜調節電流	94 毫安	35 毫安	12 毫安
護套測試	√	√	√

EZ-THUMP 3KV/4KV V3訂購信息

型號（EZT3DV3/EZT4V3/EZT12V3）	編碼	說明
電纜長度選擇	YY	YY 代表電纜長度，15=15 英尺（4.5 米）標準電纜，50=50 英尺（15 米）定制電纜
軟件選項選擇	X	X 代表分段功能：S = 包含分段軟件（硬件專利號：美國專利 B 6,683,495,B2），空白 = 不包含
固定式推車	WW	WW 代表滾輪套件：WK = 包含帶堅固不銹鋼框架、伸縮手柄和充氣輪胎的固定式推車，空白 = 不包含
無安全鑰匙開關版本（需確認是否符合當?shù)匕踩ㄒ?guī)）	Z	Z 代表安全鑰匙開關：空白 = 包含安全鑰匙開關，P = 不包含安全鑰匙開關

EZ-THUMP 3KV/4KV V3訂購信息

產品編號	描述
1015-525-US	北美地區（美國、加拿大、墨西哥）終端接頭套件
1015-526-AOC	其他* / 地區終端接頭套件
1015-525-VG	大力鉗終端接頭套件
1013-514	15 千伏彎頭適配器，10 毫米公頭 MC 接頭，T9 型終端（可選配件）
1013-515	25 千伏彎頭適配器，10 毫米公頭 MC 接頭，T9 型終端
1013-516	35 千伏彎頭適配器，10 毫米公頭 MC 接頭，T9 型終端
1013-517	35 千伏彎頭適配器，10 毫米公頭 MC 接頭，T9 型終端，ESNA 標準
1013-518	15 千伏探頭適配器，帶 10 毫米公頭 MC 接頭，適用于 T9 型終端
1013-519	25 千伏探頭適配器，帶 10 毫米公頭 MC 接頭，適用于 T9 型終端
1013-520	35 千伏探頭適配器，帶 10 毫米公頭 MC 接頭（適配 Elastomold 套管），兼容高壓 T9 型終端
1013-521	35 千伏探頭適配器，帶 10 毫米公頭 MC 接頭，適用于 T9 型終端、Cooper 套管

注：終端接頭套件需必選其一

可選配件

產品型號	描述
P1G130T9	便攜式設備安全接地電纜卷盤，高度 13 英寸 × 寬度 10.5 英寸，電纜長度 130 英尺
P1G50T9	便攜式設備安全接地電纜卷盤，高度 13 英寸 × 寬度 10.5 英寸，電纜長度 50 英尺
P1G85T9	便攜式設備安全接地電纜卷盤，高度 13 英寸 × 寬度 10.5 英寸，電纜長度 85 英尺
P1H130T9	便攜式高壓電纜卷盤（帶高壓回路），高度 18 英寸 × 寬度 20 英寸，電纜長度 130 英尺，兼容 T9 型終端
P1H50T9	便攜式高壓電纜卷盤（帶高壓回路），高度 18 英寸 × 寬度 20 英寸，電纜長度 50 英尺，兼容 T9 型終端
P1H85T9	便攜式高壓電纜卷盤（帶高壓回路），高度 18 英寸 × 寬度 20 英寸，電纜長度 85 英尺，兼容 T9 型終端
R2H130T9G130	車載雙卷盤電纜架，適用于高壓電纜、安全接地電纜或交流電源線，電纜長度 130 英尺，兼容 T9 型終端
R2H50T9G50	車載雙卷盤電纜架，適用于高壓電纜、安全接地電纜或交流電源線，電纜長度 50 英尺，兼容 T9 型終端
R2H85T9G85	車載雙卷盤電纜架，適用于高壓電纜、安全接地電纜或交流電源線，電纜長度 85 英尺，兼容 T9 型終端
R3H130T9G130A130	車載三卷盤電纜架，適用于高壓電纜、安全接地電纜和交流電源線，電纜長度 130 英尺，兼容 T9 型終端
R3H50T9G50A50	車載三卷盤電纜架，適用于高壓電纜、安全接地電纜和交流電源線，電纜長度 50 英尺，兼容 T9 型終端
R3H85T9G85A85	車載三卷盤電纜架，適用于高壓電纜、安全接地電纜和交流電源線，電纜長度 85 英尺，兼容 T9 型終端
1013-526	大型 Hastings 夾（適用于大截面導體），帶引線和 10 毫米母頭 MC 接頭，兼容高壓 T9 型終端
2010012	遠程緊急停止盒
890024896	遠程緊急停止盒連接線（遠程緊急停止盒必備配件）

EZ-THUMP 3KV/4KV V3便攜式電纜故障測試系統規格

技術參數	EZT3DV3（1.5 千伏 / 3 千伏）	EZT4V3（4 千伏）	EZT12V3（12 千伏）
電源供應
交流電源	交流輸入：100-230 伏交流電，±50/60 赫茲	交流輸入：100-230 伏交流電，±50/60 赫茲	交流輸入：100-230 伏交流電，±50/60 赫茲
電池	內置 24 伏鎳氫電池，容量 5 安時	內置 24 伏鎳氫電池，容量 5 安時	內置 24 伏鎳氫電池，容量 5 安時
電池續航（沖擊 / 砰砰聲模式）	約 30-60 分鐘	約 30-60 分鐘	約 30-60 分鐘
電池充電器	內置充電器，輸入 100-240 伏交流電，輸出 24 伏直流電	內置充電器，輸入 100-240 伏交流電，輸出 24 伏直流電	內置充電器，輸入 100-240 伏交流電，輸出 24 伏直流電
電池充電時間	約 3 小時	約 3 小時	約 3 小時
功能特性
高壓絕緣耐壓（Hipot）測試電壓	3 千伏	4 千伏	12 千伏
時域反射儀（TDR）輸出	0-3 千伏，94 毫安直流電；支持屏幕對比*多 256 組波形	支持屏幕對比*多 256 組波形	支持屏幕對比*多 256 組波形
TDR 測試范圍	*大 170,000 英尺 / 52 千米	*大 170,000 英尺 / 52 千米	*大 170,000 英尺 / 52 千米
TDR 采樣率	100 兆赫茲	100 兆赫茲	100 兆赫茲
TDR 分辨率	2.5 英尺（當傳播速度為 250 英尺 / 微秒時）/0.8 米（當傳播速度為 80 米 / 微秒時）	2.5 英尺（當傳播速度為 250 英尺 / 微秒時）/0.8 米（當傳播速度為 80 米 / 微秒時）	2.5 英尺（當傳播速度為 250 英尺 / 微秒時）/0.8 米（當傳播速度為 80 米 / 微秒時）
自動電纜末端及故障距離顯示	√	√	√
電弧反射功能	單脈沖沖擊、多脈沖 TDR，電壓范圍 0-1.5/0-3 千伏	單脈沖沖擊、多脈沖 TDR，電壓范圍 0-4 千伏	單脈沖沖擊、多脈沖 TDR，電壓范圍 0-12 千伏
沖擊電壓	0-1.5/3.0 千伏，能量 500 焦耳	0-4 千伏，能量 500 焦耳	0-12 千伏，能量 500 焦耳
脈沖序列	5-10 秒間隔連續脈沖或單脈沖	5-10 秒間隔連續脈沖或單脈沖	5-10 秒間隔連續脈沖或單脈沖
分段功能	可選配	可選配	可選配
護套測試及護套故障定位	√	√	√
E-Tray（可自定義的分步故障定位）	√	√	√
硬件配置
顯示屏	7 英寸（17.78 厘米）高亮度 TFT 彩色液晶顯示屏，分辨率 1280×800 像素	7 英寸（17.78 厘米）高亮度 TFT 彩色液晶顯示屏，分辨率 1280×800 像素	7 英寸（17.78 厘米）高亮度 TFT 彩色液晶顯示屏，分辨率 1280×800 像素
存儲容量	可存儲 100 組波形軌跡	可存儲 100 組波形軌跡	可存儲 100 組波形軌跡
接口	USB 接口	USB 接口	USB 接口
終端接頭	T9 型	T9 型	T9 型
終端接頭套件
北美熱線夾	√	√	√
大力鉗夾	√	√	√
電池夾	√	√	√
尺寸（含頂部安裝的電纜袋）	14×11×25 英寸（35.5×28×64 厘米）	14×11×25 英寸（35.5×28×64 厘米）	14×11×25 英寸（35.5×28×64 厘米）
重量	75 磅（34 千克）	71 磅（34 千克）	71 磅（34 千克）
安全防護
緊急停止蘑菇按鈕	√	√	√
鑰匙開關聯鎖（標配，也可提供無鑰匙開關版本）	√	√	√
F-OHM 聯鎖檢測 /“安全連接” 指示	√	√	√
遠程緊急停止盒接口	√	√	√
環境適應性
工作溫度	-20℃至 + 50℃（-4℉至 + 122℉）	-20℃至 + 50℃（-4℉至 + 122℉）	-20℃至 + 50℃（-4℉至 + 122℉）
存儲溫度	-25℃至 + 65℃（-13℉至 + 149℉）	-25℃至 + 65℃（-13℉至 + 149℉）	-25℃至 + 65℃（-13℉至 + 149℉）
IP 防護等級	IP53（頂部打開狀態）	IP53（頂部打開狀態）	IP53（頂部打開狀態）
標配電纜
高壓柔性屏蔽電纜	12 英尺（4.5 米），可選配 50 英尺（15 米）	12 英尺（4.5 米），可選配 50 英尺（15 米）	12 英尺（4.5 米），可選配 50 英尺（15 米）
安全接地電纜	12 英尺（4.5 米），可選配 50 英尺（15 米）	12 英尺（4.5 米），可選配 50 英尺（15 米）	12 英尺（4.5 米），可選配 50 英尺（15 米）
交流電源連接線	6 英尺（1.8 米），配備美標 / 德標 / 英標插頭	6 英尺（1.8 米），配備美標 / 德標 / 英標插頭	6 英尺（1.8 米），配備美標 / 德標 / 英標插頭
