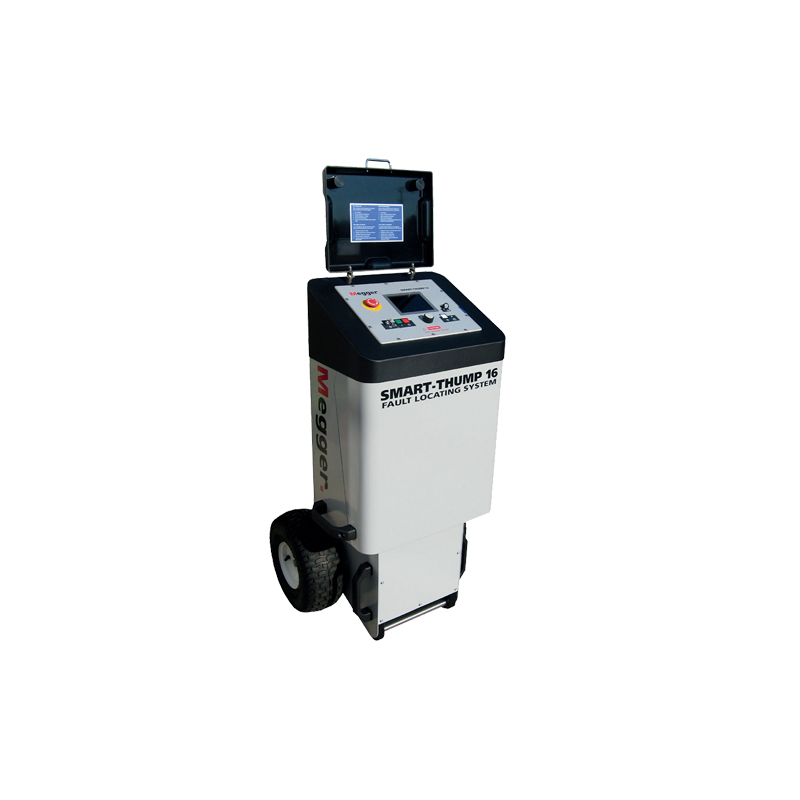

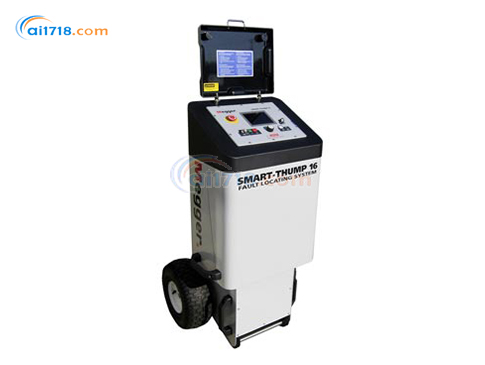

Smart Thump 16便攜式電纜故障定位系統簡介：

SMART THUMP ST16 便攜式電纜故障定位系統可提供安全、高效且易用的解決方案，能快速識別、預定位和*定位電力電纜的各類故障。該系統（ST16）的研發旨在滿足典型的低壓 / 中壓配電電纜故障定位市場需求。
（一）電路參數
系統電壓*高可達 35 kV
絕緣材質：乙丙橡膠（EPR）或交聯聚乙烯（XLPE）
典型導體截面積：34 mm2 - 250 mm2
典型電路長度：100 米 - 5000 米
（二）典型終端用戶
電力公司運營部門
市政電氣部門（含路燈維護）
私人電網運營商
高壓電氣承包商
服務公司
港口管理局
礦業企業
機場
*事基地
石油化工及造紙企業
（三）核心技術與功能
ST16 設備集成了 HDW 公司的 “E-Tray” 技術，該技術已在其他產品（如 EZThump、EZ-Restore Overdrive）中得到驗證，并將應用于未來的 Megger 產品。E-Tray 技術的獨特之處在于，用戶可通過直觀界面訪問并操作所有功能，無需進行調節，軟件會提示下一步合理操作。
在 8 kV/16 kV 電壓下輸出 1500 J 能量
具備 16 kV 直流高壓耐壓測試和絕緣電阻測試功能
“Easy Go” 自動測試序列，支持耐壓測試、預定位和*定位
為用戶解讀測試結果
配備 5.7 英寸半透半反式彩色顯示屏
設有 USB 接口

Smart Thump 16便攜式電纜故障定位系統產品應用
SMART THUMP ST16 是新一代先進的地下電纜故障定位系統。與傳統僅含 “雷擊發生器（Thumper）” 的系統相比，它所需的培訓更少，且是*一款內置智能功能、可解讀初始測試序列結果的故障定位儀。通過 “旋轉 - 點擊” 式旋鈕操作，用戶可在一個便捷的控制臺前自動完成耐壓測試、預定位和故障*定位，無需進行任何調節。設備會自動設置 “雷擊電壓”，以*大限度降低電纜所承受的應力。
ST16 具備自動安全檢查功能（F-Ohm 功能），可防止用戶因接地連接錯誤或不良而面臨風險。其配備的重型輪子適用于崎嶇地形，且該設備可*安裝在車輛上（提供車載版本）。

Smart Thump 16便攜式電纜故障定位系統特點：
該全集成系統可通過內置電池 / 逆變器、外部 12 V 直流電源或 110/230 V 交流電源供電。其他特點如下：
“Quick-Steps（快速步驟）” 功能：特別適合不經常使用該設備的操作人員
“Expert Mode（專家模式）”：為有經驗的用戶提供多達 20 項額外的時域反射儀（TDR）功能，以優化故障定位結果
可自定義配置的 TDR 功能菜單
*高 16 kV 直流測試，可顯示絕緣電阻值
堅固的粉末涂層外殼，防護等級達 IP54
“Safe Op（安全操作）” 檢查：防止用戶因接地連接錯誤或不良而面臨風險
“Easy Go” 操作：無需長時間培訓
維修時可快速接觸所有組件

SMART THUMP ST16訂購信息

ST16便攜式電纜故障定位系統規格

雷擊發生器（Thumper）

時域反射儀（TDR）

• 功能：TDR 模式及所有預定位功能
• 輸出：雙級輸出，8 kV 和 16 kV 電壓下均為 1500 J
• 耐壓測試：0-16 kV 連續輸出
• 燒穿電流：*大 60 mA

核心特點

• ARM 模式下支持單次雷擊
• 內置感應式 ARM 濾波器
• 8 秒雷擊周期
• 電纜與系統自動放電

顯示特點

• 半透半反式薄膜晶體管（TFT）彩色顯示屏，可在陽光下清晰顯示
• 尺寸：5.7 英寸，分辨率：640×470 像素

供電選項

• 110/230 V、50/60 Hz 交流供電
• 12 V 深循環電池（含內置直流充電器 / 逆變器，標配）

智能功能

• 全自動測試序列：含耐壓測試、預定位和*定位
• 自動解讀故障類型（如開路、完全燒穿、短路）
• 自動調節雷擊電壓（支持可選設置）
• 自動以字母數字形式顯示電纜長度與故障距離

USB 接口

• 主機接口：USB 2.0
• 功能：TDR 軌跡導出與系統升級

安裝與外殼

• 安裝方式：配備 14 英寸重型輪子（另提供車載版本）
• 外殼：防風雨粉末涂層外殼

數字 “模擬” 儀表

• 顯示方式：LCD 屏幕顯示

溫度范圍

• 工作溫度：-20℃ - +50℃（-4℉ - +122℉）
• 儲存溫度：-25℃ - +65℃（-13℉ - +149℉）

防護等級

• IP54（頂部開啟狀態下）

重量

• 134 千克（含輪子、電池、逆變器及高壓 / 接地線）

尺寸

• 20×46×24 英寸（500×1170×600 毫米），寬 × 高 × 深
