Megger® TDR2000/3、TDR2010 及 TDR2050 是一款先進的雙通道高分辨率緊湊型時域反射儀（TDR），配備彩色顯示屏，可用于定位金屬對絞電纜的故障。

本系列所有時域反射儀（TDR）的*小分辨率為 0.1 米 / 0.3 英尺，*大量程為 20 千米 / 65000 英尺，具體取決于所選的速度系數和電纜類型。

該系列儀器提供多種輸出阻抗選擇（TDR2000/3 和 2010：25、50、75、100、125 歐姆 + 自動模式；TDR2050：25、50、75、100、140 歐姆 + 自動模式），并具備自動阻抗匹配功能。速度系數可在 0.2 至 0.99 之間調節，以滿足各類電纜測試需求。

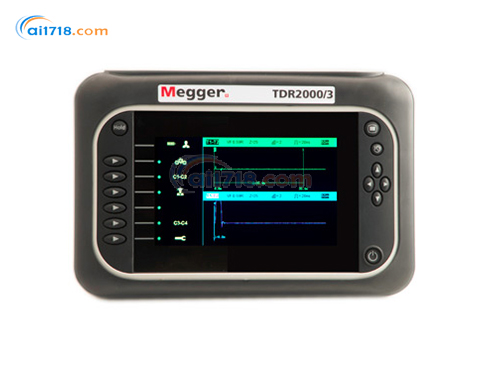

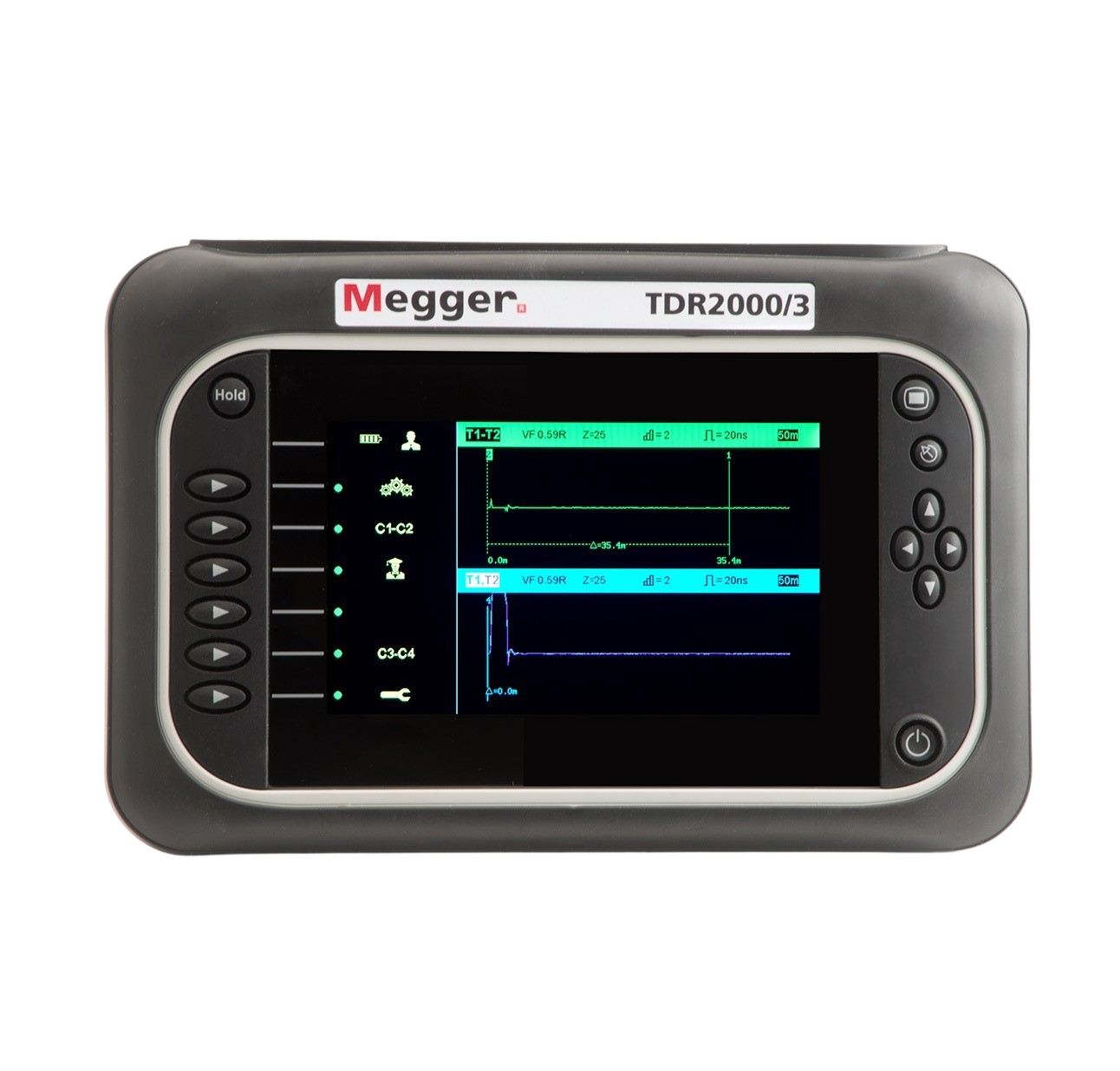

TDR2000/TDR2010雙通道時域反射儀功能與優勢

TDR2000 系列配備大尺寸高分辨率彩色 WVGA 顯示屏，且具有便捷的設置功能。方向控制按鈕與軟鍵相結合，為用戶提供直觀、簡便的操作體驗。

1. 自動選擇功能：可根據所需量程自動選擇*有效的參數，助力快速分析時域反射儀（TDR）軌跡。同時，用戶可手動關閉自動功能進行精細調節，從而識別難以判定的故障。
2. 雙軌跡與雙光標功能：具備高度靈活性，操作人員可全面掌控，且能即時顯示兩點之間的距離。
3. 軌跡對比功能：可仔細對比不同狀態下的軌跡。超高分辨率結合白光背光以及用戶可自定義的配色方案，讓圖形顯示更加清晰鮮明，幫助用戶識別軌跡上的關鍵事件。
4. 600V CAT IV 輸入保護：TDR2050 是該級別*內置 600V 輸入保護濾波器的時域反射儀（TDR）。能夠連接至可能帶電的電路，使其成為一款靈活性更高、適用范圍更廣的儀器。
5. 軌跡存儲：內置 100 個軌跡存儲器，可存儲和調取測試結果。調取的軌跡可在顯示屏上進行分析，或與實時顯示的軌跡對比，以輔助故障定位。此外，通過提供的 TraceXpert 軟件和 USB 數據線，可經由 USB 端口將存儲的結果下載至計算機。
6. 階躍式 TDR 功能：標準脈沖式時域反射儀（TDR）的 “死區” 效應可能會掩蓋近端故障，導致無法檢測。TDR2050 新增的階躍功能可解決這一問題。階躍式 TDR 技術能以全強度注入信號，并保持該強度直至檢測到干擾，非常適合檢測標準脈沖式時域反射儀（TDR）可能遺漏的近端故障。
7. 距離相關增益：TDR2050 內置的該功能，可通過沿返回信號逐漸提高增益，抵消長線路上信號衰減的下降，從而更均勻地呈現軌跡上所有點的相對衰減情況。
8. 故障識別：梅格（Megger）*內置的自動查找（AutoFind）模式可快速識別故障。按下自動查找（AutoFind）鍵，儀器會自動調節量程和增益，并將光標定位到電纜上的*個主要事件點；再次按下該鍵，光標會跳轉至下一個檢測到的干擾點。
9. 端點查找（FindEnd）功能：TDR2050 還具備端點查找（FindEnd）功能，用戶可通過該功能自動搜索軌跡，確定被測電纜的端點，適用于需要快速測量電纜長度的場景。對于希望手動控制的用戶，手動操作模式可提供全面的手動調節權限，優化響應以輕松識別故障。
10. 配色方案：使用 TDR2050 時可能遇到多種不同的光照條件，且存在色覺障礙等視力限制問題，因此儀器中增設固定配色方案至關重要。相較于其他梅格（Megger）時域反射儀（TDR）僅有的默認（Default）和戶外（Outdoor）兩種配色方案，TDR2010 和 TDR2050 額外增加了 6 種固定配色方案，且設有 2 個自定義檔位，用戶可通過為多達 7 個屏幕元素選擇顏色，自定義專屬配色方案。
11. 軌跡標記（Trace Tagging）功能：TDR2010 和 TDR2050 還具備軌跡標記（Trace Tagging）功能，用戶可為保存的軌跡添加名稱，如電路編號、建筑物名稱或其他任何希望與軌跡一同保存的標識性文本。每條軌跡可存儲*多 32 個字符的字母數字文本字符串，且支持包含重音符號的大寫字母。
12. TraceXpert 電腦軟件：TDR2000/3、TDR2010 和 TDR2050 均標配梅格（Megger）TraceXpert 軟件，該軟件可全面控制已保存軌跡結果的下載、報告生成和上傳。軟件基于數據庫設計，操作簡便易用，是滿足各類數據處理需求的理想工具。

產品型號

TDR2000 系列包含 4 種型號，具體參數如下：

產品優勢

• 背光彩色圖形液晶顯示屏（分辨率 800×480）
• 顯示屏對比度可調節
• 分辨率高達 0.1 米
• 自動查找（AutoFind）功能輔助定位潛在故障
• 內置 100 條軌跡存儲器
• 配備 USB 接口，可連接電腦實現軌跡上傳與下載
• “TraceXpert” 電腦軟件分析工具
• TDR2000/3 和 TDR2010 適用于電信 TNV-3 電路或 150V CAT IV 電力電路
• TDR2050 適用于電壓高達 600V CAT IV 的電力電路
• 內置電源阻斷濾波器
• 防護等級達 IP54（防塵防水）
• 輸出阻抗可選擇（TDR2000/3 和 2010：25、50、75、100、125 歐姆 + 自動模式；TDR2050：25、50、75、100、140 歐姆 + 自動模式）
• 2 納秒脈沖，適用于近端故障定位
• 自動（AUTO）選項，可針對各量程選擇增益和脈沖參數
• 自動（AUTO）選項，可使輸出阻抗與電纜匹配
• 距離單位可切換（米或英尺）
• 鋰離子可充電電池（典型續航時長 12 小時）

TDR2000訂購信息

TDR2000/TDR2010雙通道時域反射儀規格

除非另有說明，本技術規格均在環境溫度為 20°C 時測得。

常規參數

安全性能

• TDR2000/3 和 2010 符合 IEC61010-1 標準，可連接至電壓高達 150V CAT IV 或 300V CAT III 的帶電系統
• TDR2050 防護等級為 600V CAT IV；若端子間電壓超過 300V，必須使用熔斷測試線
• 符合 EN60950-1、EN61010-1、UN38.3 和 EN62133 標準

電磁兼容性（EMC）

符合電磁兼容性標準（輕工業環境）BS EN 61326-1，所有抗擾度測試的*低性能等級為 “B” 級

機械性能

環境參數
