美國MEGGER SMRT46多相繼電器測試儀由愛儀器儀表網代理，SMRT46多相繼電器測試儀是一款輕型便攜式通用設備，能夠測試各種機電、固態和基于微處理器的保護繼電器、電機過載繼電器和其它類似保護設備?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

?IEC 61850測試功能

SMRT46多相繼電器測試儀應用

測試系統可通過添加特定測試應用所需的電壓-電流、“VIGEN”模塊數量來定制，*多 3 個通道。 例如，帶有三個VIGEN 模塊的 SMRT46 提供了對三相阻抗、定向電源、負序過流和其他需要三相四線星形連接源的設備的完整三相測試。 第 4 個電壓通道提供交流參考/同步/極化電壓，或直流電池模擬器電壓源。
每個電流通道的額定電流為 32 Amps @ 200 VA rms 連續，而在短時間內高達 60 Amps @ 300 VA rms。 對于測試?yán)^電器面板或機電繼電器，它具有從 4 到 32 安培的獨特平坦功率曲線，可確保始終為負載提供*大的順從電壓。每相的*大順從電壓為 50 伏均方根，兩個串聯通道提供100 伏電壓以測試高阻抗繼電器。 三個并聯電流可在 600 VA 時提供高達 12 安培的測試電流，用于以高倍數的抽頭額定值測試接地過流繼電器。
通過三個并聯電流，它可以在 900 VA 下提供高達 180 安培的電流，用于測試所有瞬時過流繼電器。每個電壓通道可以在 150 VA 的輸出功率下提供 0- 30/150/ 300 伏的可變輸出。 自動范圍變化是在運行中和負載下完成的。 對于測試一組繼電器或較舊的機電阻抗繼電器，它具有 30 到 150 伏的獨特平坦功率曲線，可確保始終為負載
提供*大輸出功率。將VIGEN電壓通道轉換為電流，一個三通道單元可以提供6個電流，用于測試三相電流差動繼電器，包括諧波制動變壓器差動繼電器。

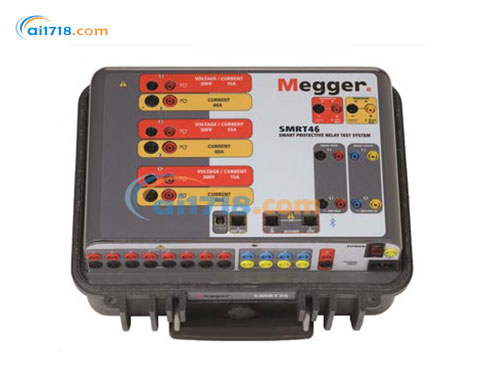

SMRT46多相繼電器測試儀

1.開關量輸出 1 和 2 : 額定電壓為 8 安培時為 300 伏。
2.開關量輸入 1 和 2 : 額定 5 至 300 V AC/DC。
3.傳感器輸入: （可選）直流電壓和直流毫安輸入端子。
4.電壓輸出: *多 3 個通道 150 VA 時 300 V，可轉換為每相
120 VA 時 15 A 的電流。
5.電流輸出: *多 3 個通道 60 安培，每相 300 VA。 在 900
VA 單相時高達 180 安培。
6.USB 2.0 接口: 通信和控制端口。
7.額外的開關量輸入: 提供 8 個額外的監控電路。
8.堅固的外殼: 玻璃纖維增強塑料。
9.電腦/輸出: 以太網端口是主要的 PC 連接端口。
以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元
同步操作。
10. 額外的開關量輸出: 添加 4 個輸出。 開關量輸出 3 和 4 的額定電壓為 300 V AC/DC，8 安培。 開關量輸出 5 和 6 是高速的，交流/直流電壓額定值為 400 V峰值，1 安培。
11. IN: 以太網端口用于將多個 SMRT 單元鏈接在一起以實現多單元同步操作。 此端口還可用于連接到IEC61850 變電站總線以測試 IEC 61850 設備。
12.STVI: 以太網端口是一個 PoE端口，用于連接到 STVI 進行手動控制。
13.AC/DC電壓源: 用作第 4 個交流電壓源（0 -150 V，100 VA）進行同步，或用作可變直流電壓源（0 至250V，100 瓦/3.33安培）作為電池模擬器。
14.輸入電源/電源線插座： 100到240 V, 50/60 Hz.
15.電源開/關: 通電時點亮。
16.保護接地接地插孔。
17.Bluetooth: 藍牙© 提供無線控制。

應用選擇指南

手動操作

繼電器測試管理軟件（RTMS）與智能觸摸視圖界面（STVI）觸摸屏配合使用，用戶可快速便捷地執行手動、穩態和動態測試。RTMS 設計符合人體工程學，配備控制旋鈕和觸摸屏，使用極為簡便。

配備 STVI 的 SMRT46 設備

SMRT46多相繼電器測試儀規格

1. 輸入電源

90-264 V 交流，單相，50/60 Hz，1800 VA。

2. 輸出

所有輸出不受線路電壓和頻率突變的影響，且均經過穩壓處理，負載阻抗變化不會影響輸出。每個輸出（VIGEN）模塊包含一個電壓放大器和一個電流放大器，電壓放大器可轉換為電流源。因此，一個放大器模塊可用于測試單相電流差動繼電器（包括帶諧波制動的繼電器）。

3. 輸出電流源

配備 3 個 VIGEN 模塊的 SMRT46 和 46D *多可提供 6 個電流源：3 個大電流 / 大功率電流源，以及 3 個由可轉換電壓通道提供的小電流 / 大功率電流源。每通道輸出電流和功率額定值以交流有效值和峰值功率額定值標注。

（1）每通道輸出

占空比：32 A 連續輸出；60 A 輸出時占空比為 1.5 秒（或 90 個周期）。

（2）三個電流通道并聯

（3）交流低電平羅氏線圈輸出（可轉換電流通道）2/3

每個電流通道可提供以下電壓輸出，分為多個量程：

占空比：連續輸出。

（4）兩個電流通道串聯

兩個電流通道串聯時，合規電壓翻倍，可提供 4 A、100 V 有效值輸出，以及*高 32 A、12.5 V 有效值輸出。

（此處插入圖 3：電流輸出功率曲線，顯示單相交流、三相并聯電流等工況下的輸出功率與輸出電流關系）

4. 電流放大器 —— 擴展功率范圍

SMRT46 和 46D 的電流放大器每相具有 4-32 A 的獨特平坦功率曲線，可測試機電式高阻抗繼電器和其他高負載應用；短時輸出可擴展至 319 VA 有效值、60 A。

5. 交流電壓輸出

SMRT46 和 46D 可提供 3 個 0-300 V 交 / 直流電壓源，還可提供第 4 個交 / 直流電壓源，用作參考同步電壓或電池模擬器（參見交 / 直流輔助電壓通道部分）。

輸出額定值按以下量程標注：

占空比：連續輸出。

（此處插入圖 4：電壓輸出功率曲線，顯示單相交流、三相交流等工況下的輸出功率與輸出電壓關系）

6. PowerV? 電壓放大器 —— 擴展功率范圍

SMRT46 和 46D 的電壓放大器在 150 V 量程下具有 30-150 V 的平坦功率曲線，可測試大電流應用（如面板測試）和老式機電式距離繼電器（此類繼電器需要更高功率的電壓源才能正常測試）。

7. 電流模式下的電壓放大器

電壓通道可轉換為電流源，輸出能力如下。輸出功率額定值以交流有效值和峰值功率額定值標注：

占空比：5 A 連續輸出；15 A 輸出時占空比為 1.5 秒（或 90 個周期）。

8. 相角、電壓與電流

• 量程：0.00-359.99 度（逆時針或順時針旋轉），或 0.00-±180.00 度。
• 精度：典型值 ±0.02°；50/60 Hz 時保證值 < 0.1°。
• 分辨率：0.001°。

9. 頻率

輸出模塊可提供可變頻率輸出，量程和精度如下：

• 量程：直流；0.001-1000.000 Hz；輸出放大器可提供直流至 10 kHz 的暫態信號，用于回放符合 IEEE-C37.111 標準 COMTRADE 文件的暫態數據。
• 分辨率：0.001 Hz。
• 頻率精度：典型值 2.5 ppm；0-50°C、50/60 Hz 時*大 25 ppm；交 / 直流輔助通道：50/60 Hz 時*大 250 ppm。

10. 總諧波失真

50/60 Hz 時，典型值 < 0.1%，*大值 2%。

11. 測量功能

觸摸屏可同時顯示測量的輸出量，如交流電流、交流電壓、直流電壓、直流電流和時間。預設交流和直流輸出可在啟動前顯示近似的電壓 / 電流輸出值，為輸出預設提供快速便捷的方法。根據當前查看的測試屏幕，還可顯示相角、頻率、電阻、功率（瓦特）、伏安（VA）和功率因數等其他數值。精度標注條件：量程的 10%-*，溫度 25°C±5°C，頻率 50-60 Hz。

（1）交流電壓幅值

（2）直流電壓幅值

（3）交流低電平電壓輸出 2

（4）交流低電平羅氏線圈輸出（可轉換電流通道）2/3

• 量程：2 V、10 V、40 V
• 精度：2 V 量程 ——0-1 V：典型值 0.5 mV，保證值 1 mV；1-2 V：典型值 0.5 mV，保證值 2 mV；10 V、40 V 量程 —— 典型值 ±0.05% 讀數 + 0.02% 量程；保證值 ±0.15% 讀數 + 0.05% 量程
• 分辨率：0.001 V
• 測量方式：交流有效值

（5）交流低電平電壓輸出（帶 MLLA 適配器）

• 量程：2 V、30 V
• 精度：0-1 V：典型值 0.5 mV，保證值 1 mV；>1 V：典型值 0.5 mV，保證值 2 mV
• 分辨率：0.001 V
• 測量方式：交流有效值

（6）交流電流幅值

（7）交流小電流 2

• 量程：50 mA
• 精度：典型值 ±0.5 mA，保證值 ±1 mA
• 分辨率：0.0001 A
• 測量方式：交流有效值

（8）直流電流幅值

（9）交流電流模式下的可轉換源

• 分辨率：0.001 A（取較大值）
• 測量方式：交流有效值
• 量程：5 A、15 A

12. 計時器

計時器 - 監控器輸入用于監控輸入并為輸入加時間戳（類似事件順序記錄儀）。此外，二進制輸入控制允許用戶執行邏輯和 / 或功能操作，并根據條件控制二進制輸出繼電器，實時模擬斷路器、跳閘、重合閘和載波控制操作?！坝?jì)時器” 功能以 “秒” 或 “周期” 為單位顯示，量程和分辨率如下：

• 秒：0.0001-99999.9（自動量程）
• 周期：0.01-99999.9（自動量程）
• 精度：典型值 ±0.001% 讀數 ±2 *低有效位；0-50°C 時*大值 ±0.005% 讀數

13. 二進制輸入 —— 啟動 / 停止 / 監控門控

*多 10 個獨立的 galvanically 隔離輸入，用于監控繼電器觸點或跳閘可控硅（SCR）的操作，輸入門控配有導通指示燈，檢測到導通時指示燈亮起。除用作有源 / 無源觸點外，二進制輸入還可編程觸發二進制輸出序列。

• 輸入額定值：*高 300 V 交 / 直流
• 可變電壓閾值：量程 5-150 V 交 / 直流；精度 ——5-30 V：±3 V；31-150 V：±6 V

14. 二進制輸出繼電器

SMRT46 和 46D *多配備 6 個獨立的 galvanically 隔離輸出繼電器觸點，可*模擬繼電器或電力系統輸入，對從電力系統中拆除的繼電器進行全面測試。二進制輸出可模擬常開或常閉觸點，用于測試斷路器失靈保護方案，并可根據二進制輸入邏輯配置狀態變化。

（1）1-4 號大電流輸出繼電器

• 交流額定值：*大 400 V，*大電流 8 A，*大 2000 VA
• 直流額定值：*大 300 V，*大電流 8 A，80 W
• 響應時間：<10 ms

（2）5-6 號高速輸出繼電器

• 交 / 直流額定值：峰值 400 V，*大電流 1 A
• 響應時間：典型值 < 1 ms

15. 波形存儲

每個輸出通道可存儲波形，按需回放。通過 GPS 接收器外部觸發時，可對存儲的波形進行端到端回放。每個通道*多可存儲 256,000 個采樣點。

16. 保護功能

電壓輸出具備短路和長時間過載保護；電流輸出具備開路和過載保護。

17. 直流輸入（可選傳感器功能）

（1）直流輸入電壓

• 量程：0-±10 V 直流
• 精度：典型值 ±0.001% 讀數 + 0.005% 量程；*大值 ±0.003% 讀數 + 0.02% 量程
• 分辨率：0.001 V
• 測量方式：平均值

（2）直流輸入電流

• 量程：0-±1 mA 直流；0-±20 mA 直流
• 精度：典型值 ±0.001% 讀數 + 0.005% 量程；*大值 ±0.003% 讀數 + 0.02% 量程
• 分辨率：0.001 mA
• 測量方式：平均值

18. 交 / 直流輔助電壓通道

交 / 直流輔助電壓通道可作為可變交流電壓源（用作極化或同步電壓源），或作為具有可變直流輸出電壓的電池模擬器。

（1）交流量程

• 分辨率：0.001 V
• 測量方式：交流有效值
• 精度：典型值 ±0.05% 讀數 + 0.02% 量程；*大值 ±0.15% 讀數 + 0.05% 量程

（2）電池模擬器

當輔助電壓通道用作電池模擬器時，可選擇 4 種常用電壓等級：24 V、48 V、125 V 和 250 V，或選擇 5-250 V 的可變直流輸出（功率 100 W，*大電流 4 A），可為配備冗余電源的繼電器供電。

• 直流精度：典型值 < 1%，保證值 < 5% ±1 V
• 隔離與保護：電池模擬器與其他輸出采用 galvanically 隔離，具備短路和過載保護。

19. 環境適應性

20. 合規標準

21. 電磁兼容性

22. 重量

• SMRT46：帶蓋子 28.7 磅（13.00 千克）；不帶蓋子 26.5 磅（12.02 千克）
• SMRT46D：30.09 磅（13.65 千克）

23. 尺寸

• SMRT46：帶蓋子 —— 寬 14.2 英寸 × 高 7.8 英寸 × 深 11.9 英寸（寬 360 毫米 × 高 197 毫米 × 深 302 毫米）；不帶蓋子 —— 寬 14.2 英寸 × 高 7.3 英寸 × 深 11.9 英寸（寬 360 毫米 × 高 185 毫米 × 深 302 毫米）
• SMRT46D：寬 13.25 英寸 × 高 6.75 英寸 × 深 10.75 英寸（寬 337 毫米 × 高 172 毫米 × 深 273 毫米）

24. 外殼與運輸箱

• SMRT46：配備堅固的玻璃纖維增強塑料外殼，便于現場攜帶。
• SMRT46D：配備堅固的金屬外殼，便于現場攜帶。
• IEC 外殼防護等級：IP30
• 可選運輸箱：SMRT46 和 46D 可選用硬殼運輸箱，設計堅固，可在崎嶇地形和長途運輸中保護設備；SMRT46D 還可選用軟殼運輸箱，配備約 1 英寸厚的襯墊，可提供中等程度的防雨、防塵、防振和防沖擊保護。
