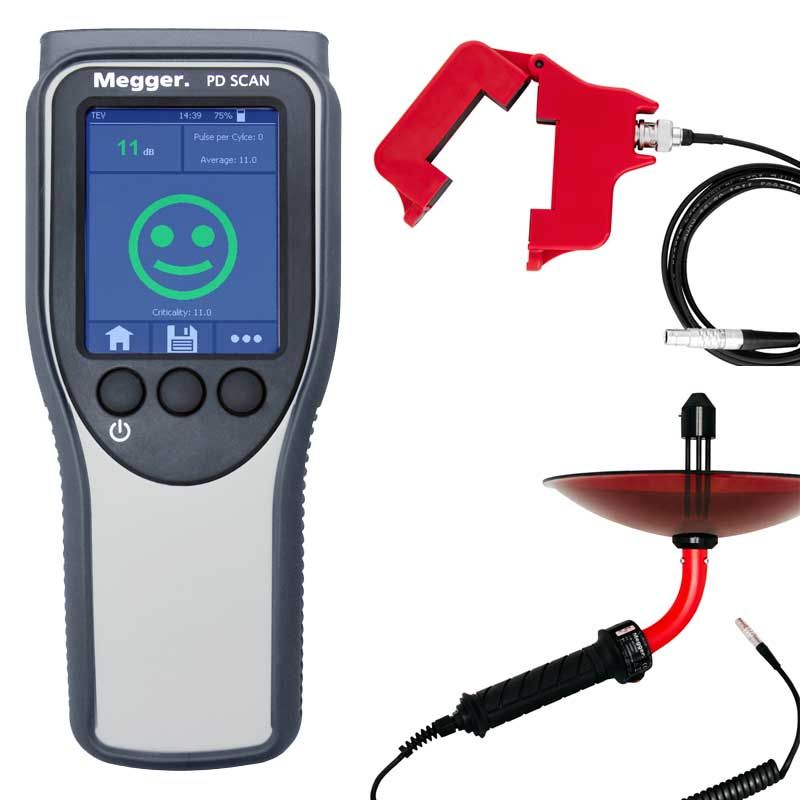

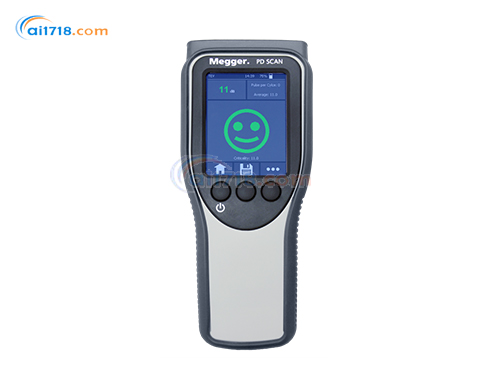

Megger PD SCAN手持式在線局放巡檢儀由愛儀器儀表網代理，PD Scan是Megger集團德國賽巴公司*新推出的手持式、預篩查、工具型儀器，適合對電力設備局部放電信號進行在線檢測。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

PD SCAN手持式在線局放巡檢儀簡介：

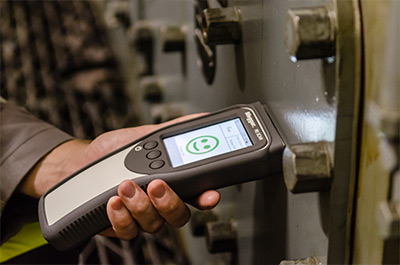

PD Scan用于早期檢測中壓開關設備和其它電氣設備缺陷產生局部放電。為此，該設備有兩個內部傳感器（TEV，機載聲學），也可以使用各種類型的外部傳感器（TEV、HFCT、機載聲學、接觸探頭）運行。其有兩個內置傳感器（AA超聲,TEV暫態地電壓），并且可以外置多種類型的傳感器（TEV暫態地電壓，HFCT高頻電流,AA超聲和接觸式超聲）。

PD SCAN手持式在線局放巡檢儀特點：

■ 一臺設備三種局放測量方法
■ 即插即用——自動識別傳感器類型
■ “超大”觸摸屏，按鍵、觸摸操作均可
■ 可配置8種傳感器，適用于各種電力設備
■ 結果自動評價和解析
■ 可選舒適的 Bluetooth®藍牙耳機
■ 內置相機和二維碼功能，資產管理輕松化
■ 不同視圖和PRPD顯示，以識別缺陷類型
■ 溫濕度測量數據自動存儲在主機內部
■ MeggerBook RE中文分析軟件
■ 使用手機通過 USB OTG數據線進行無線數據傳輸

PD SCAN手持式在線局放巡檢儀選型：

配置1:開關柜基本版
基本版適合用戶進行中壓開關柜檢測
配置2：開關柜基本版+電纜
配置2適合用戶進行開關柜和電纜檢測
配置3：開關柜版+電纜
除了HFCT和標準傳感器之外，版還包含外置聲學傳感器，以便更詳細分析中壓設備
配置4：開關柜版+電纜+戶外
配置4涵蓋了所有傳感器，滿足多種現場需求，包含了戶外裸露部位的局放分析

PD SCAN訂購信息
產品		訂單編號
PD Scan配置1開關柜版
PDScan 主機、外置TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器+USB-C線、標準有線耳機、標準版運輸箱、U盤(含 軟件)		1011121
PD Scan 配置2開關柜基本版+電纜
PDScan主機、外置TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器+ USB-C線、標準有線耳機、標準版運輸箱、U盤(含 軟件)、HFCTSC40傳感器		1011122
PD Scan配置3開關柜版+電纜
PDScan主機、外置TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器+USB-C線、藍牙耳機、版運輸箱、U盤(含軟 件 ) 、HFCT SC40傳感器、柔性超聲傳感器、固體振動傳感器 PD Scan 配置4開關柜版+電纜+戶外		1011123
PDScan主機、外置TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器+USB-C線、藍牙耳機、版運輸箱、U盤(含軟件)、HFCT SC40傳感器、柔性超聲傳感器、固體振動傳感器、聚波器
		1011124
可選配置：
升級配置1到配置4 1011550 升級配置2到配置4 1011551 PD Scan演示盒
演示器、運輸箱、電池 1011423 可選附件
HFFCT20,固定安裝式，電纜用，內徑20mm 1006296 HFCT SC40,電纜用，內徑40mm 1009667 HFCT SC60,電纜用，內徑60mm 1012681 VK 132,HFCT連接線 90026538 TEV C900, 外置暫態地電壓傳感器 1010524 AA FR130,柔性超聲傳感器 1009757 ACP 30-1,固體振動超聲傳感器 1012924 ACP 30耦合劑 1007238 AA PR400-1,超聲聚波器 1012287 VK155, 用于VDS接口的連接電纜LRHR 90033330 THS 55, 溫濕度傳感器 1010217 THS 55溫濕度傳感器保護帽 2012509 FC 1,TEV功能測試器 1010219 Bluetooth° 藍牙耳機 90028677 WMSD, 無線大存儲設備 1012538 PDK-STD,配置1和2的標準運輸箱 90026227 PDK-UNI, 配置3和4的運輸箱 90031295

PD SCAN手持式在線局放巡檢儀技術參數：

TEV 暫態地電壓傳感器
測量范圍	-10 … 80 dBmV
帶寬	2 … 80 MHz
分辨率	1 dBmV
精度	±1 dBmV
AA超感器
測量范圍	-10 … 70 dBμV
分辨率	1 dBμV
精度	±1 dBμV
傳感器中心頻率	30, 40 und 80 kHz
HFCT高頻電流夾鉗
測量范圍	-10 … 80 dB
帶寬	100 kHz … 20 MHz
分辨率	1 dB
精度	±1 dB/ < ±10%
阻抗	50Ω
外殼	注塑
顯示	3.5 英寸顯示屏，320x 240像素
接口	Lemo雷莫 （外置傳感器） USB-C (充電、耳機、電腦) Bluetooth®藍牙
控制	3個軟鍵及觸摸屏
防護等級	IP 54
溫度
操作	-10 … 55 °C
存儲	-20 … 70 °C
相對濕度	93 % at 30 °C(non-condensing)
電源
充電器	輸入90 … 264 V,50/60 Hz ,輸出 5 V DC
內置電池	鋰電池3.6 V / 3.35 Ah
操作時間	> 8 小時
充電時間	約2 hours
尺寸
PD Scan主機	220 x 80 x 30 mm
標準箱子	422 x 366 x 107 mm
箱子	512 x 445 x 313 mm
重量
PD Scan主機	420 g
標準箱子	940 g
箱子	3400 g
Megger PD SCAN手持式在線局放巡檢儀文檔

產品                                                                                                                                                             訂單編號
PD Scan配置1開關柜版

PD Scan主機、外置 TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器 + USB-C線、標準有線耳機、

標準版運輸箱、U盤（含軟件）                                                                                                                        1011 121

PD Scan 配置2開關柜基本版+電纜

PD Scan主機、外置 TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器 + USB-C線、標準有線耳機、

標準版運輸箱、U盤（含軟件）、HFCT SC40傳感器                                                                                          1011 122

PD Scan配置3開關柜專業版+電纜

PD Scan主機、外置 TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器 + USB-C線、藍牙耳機、

專業版運輸箱、U盤（含軟件）、HFCT SC40傳感器、柔性超聲傳感器、固體振動傳感器                                     1011 123

PD Scan 配置4開關柜專業版+電纜+戶外

PD Scan主機、外置 TEV 傳感器、溫濕度傳感器、TEV功能測試器FC1、充電器 + USB-C線、藍牙耳機、

專業版運輸箱、U盤（含軟件）、HFCT SC40傳感器、柔性超聲傳感器、固體振動傳感器、聚波器                        1011 124

可選配置
升級配置1到配置4                                                                                                                                          1011 550
升級配置2到配置4                                                                                                                                          1011 551
PD Scan演示盒
演示器、運輸箱、電池                                                                                                                                    1011 423
可選附件
HFFCT 20, 固定安裝式，電纜用，內徑20mm                                                                                                     1006 296
HFCT SC40, 電纜用，內徑40mm                                                                                                                      1009 667
HFCT SC60,電纜用， 內徑60mm                                                                                                                      1012 681
VK 132, HFCT連接線                                                                                                                                     9 0026 538
TEV C900，外置暫態地電壓傳感器                                                                                                                    1010 524
AA FR130, 柔性超聲傳感器                                                                                                                               1009 757
ACP 30-1,固體振動超聲傳感器                                                                                                                           1012 924
ACP 30耦合劑                                                                                                                                                  1007 238
AA PR400-1,超聲聚波器                                                                                                                                    1012 287
VK 155, 用于VDS接口的連接電纜LRHR                                                                                                             9 0033 330
THS 55，溫濕度傳感器                                                                                                                                     1010 217
THS 55溫濕度傳感器保護帽                                                                                                                               2012 509
FC 1，TEV功能測試器                                                                                                                                       1010 219
Bluetooth®藍牙耳機                                                                                                                                      9 0028 677
WMSD, 無線大存儲設備                                                                                                                                    1012 538
PDK-STD, 配置1和2的標準運輸箱                                                                                                                    9 0026 227
PDK-UNI, 配置3和4的專業運輸箱                                                                                                                    9 0031 295
