Megger UHF PDD 手持式超高頻局放巡檢分析儀由愛儀器儀表網代理，UHF PDD 電力設備局部放電巡檢分析儀是一款適用于對中高壓變電站電力設備進行快速、非侵入式巡檢的理想工具。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

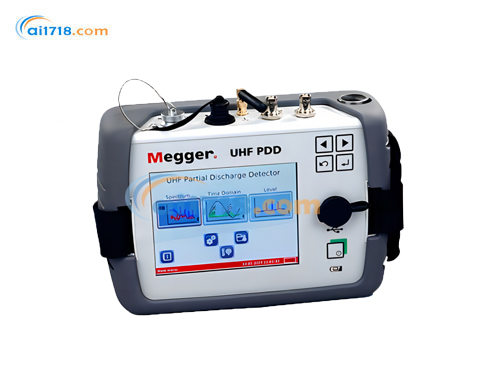

UHF PDD 手持式超高頻局放巡檢分析儀描述

UHF PDD 電力設備局部放電巡檢分析儀是一款適用于對中高壓變電站電力設備進行快速、非侵入式巡檢的理想工具。由于它的頻段比較高，特高頻天線能在通常遇到的干擾環境下準確測得帶電電纜內部的真正局放活動。通過特高頻天線和顯示在屏幕上的PRPD圖（局部放電脈沖相位分布圖），操作者可以清晰地對不同種類的局放缺陷進行分類。準確將電暈放電、沿面放電與危險的內部局部放電區分開來，是本產品的一大特點。
借助于可連接多種傳感器，高壓和超高壓變電站可以采用特高頻UHF PDD巡檢分析儀進行監測。UHF PDD將特高頻天線傳感器與RF無線電頻段傳感器整合在同一臺儀器里。典型的超高壓電力設備均可使用UHF PDD巡檢分析儀進行檢測，包括電力電纜終端，避雷器，變壓器，絕緣子等。
UHF PDD巡檢分析儀標準配置包括一只偶極天線，用于特高頻檢測。高頻CT傳感器（HFCT）和瞬間對地電壓傳感器（TEV）作為可選附件，分別適用于測量高壓電力電纜設備、電力開關柜設備。您也可以選配UHF特高頻耦合傳感器，幫您實現對電力設備詳細、準確的測量，如電力電纜終端。該耦合傳感器*高可以用于額定電壓500kV的電力設備。

雙通道功能可以讓操作者對兩相之間、或者同一被測電力設備的兩種特高頻傳感器之間進行比對成為可能，這種使用方式拓寬了UHF PDD的應用范圍，是對比檢測領域獨特、性價比的解決方案。

為了獲取更*更可靠的放電脈沖相位分布圖，與工頻信號之間同步是基本的要求。通過將UHF PDD巡檢分析儀與插入普通電源插座連接，即可使用內置同步傳感器實現時間同步。操作者也可以采用外置同步傳感器可選附件，確保UHF PDD與被測電力設備的同一相同步。

該裝置可以通過按鍵或者6寸超大觸摸屏進行操作。 菜單和設置保持在屏幕下側，并引導用戶進行整個測量過程，以提高使用方便性。運行時間至少為 10 小時，可滿足進行一整天的測量需要。

UHF PDD 手持式超高頻局放巡檢分析儀功能與優勢
自動（AUTO）選擇功能：可根據所需量程自動選擇*有效的參數，助力快速分析時域反射儀的波形軌跡。
光標控制：操作人員可通過清晰的光標，即時測量故障點距離。
波形保持（Trace HOLD）功能：能將波形軌跡保持在屏幕上，這是大多數其他手持式時域反射儀所不具備的功能。
高分辨率顯示：超高分辨率結合白光背光和灰度色調，讓圖形顯示屏呈現出清晰生動的效果，幫助用戶識別波形軌跡上的關鍵事件。

UHF PDD 手持式超高頻局放巡檢分析儀核心功能清單
操作簡便
自動設置，可即時使用
超快速脈沖，用于近端故障識別
波形保持功能
IP54 防護等級，適應實際工作環境
適用于所有金屬電纜對
背光圖形單色液晶顯示屏（256×128 像素）
顯示屏對比度可調節
分辨率可達 0.1 米
適用于電信 TNV-3 電路或 150V CAT IV 電力電路
無需電源阻斷濾波器
IP54 環境防護等級
2 納秒脈沖，用于近端故障定位
自動（AUTO）選項，為每個量程選擇增益和脈沖
距離顯示單位可切換（米或英尺）
使用 5 節 AA（LR6）原電池供電
