ICMmonitor Portable便攜式局部放電監測系統

德國PDSG ICMmonitor Portable便攜式局部放電監測系統由愛儀器儀表網代理，ICMmonitor Portable局部放電監測儀（ICMmonitor）是一款緊湊型儀器，用于評估中高壓絕緣設備的狀態。該儀器集成了頻譜分析儀、聲學探測器和常規局部放電監測儀三大功能。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

ICMmonitor Portable便攜式局部放電監測系統介紹

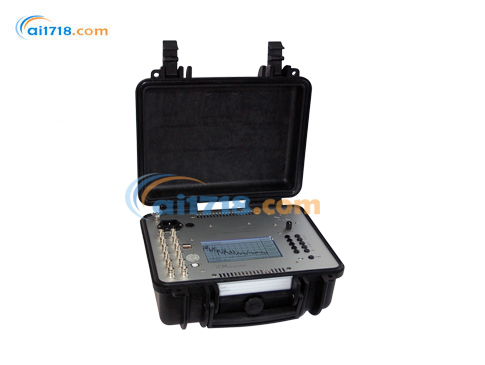

局部放電監測儀（ICMmonitor）是一款緊湊型儀器，用于評估中高壓絕緣設備的狀態。該儀器集成了頻譜分析儀、聲學探測器和常規局部放電監測儀三大功能。這種組合即便在高背景噪聲環境下（例如變電站或發電廠內的電力變壓器上），也能實現局部放電（PD）測量。其內置的多路復用器可對三相系統或多個傳感器進行掃描。該儀器主要用于旋轉電機、電纜系統、電力變壓器和氣體絕緣開關設備（GIS）的長期、連續在線監測。

局部放電監測儀（ICMmonitor）是一款自主運行的儀器，可作為獨立監測設備使用。此外，它配備了串行計算機接口，用于下載趨勢數據和實現遠程訪問，例如通過局域網（TCP/IP）或電話調制解調器。該系統可適配所有常用類型的耦合器和傳感器。若監測值超過預設閾值，儀器會通過繼電器輸出發出*報。

局部放電（PD）測量是一種成熟的高效無損電氣絕緣評估方法，能在絕緣問題導致設備故障前對其進行檢測，從而避免代價高昂的非計劃停機。德國寶德科診斷技術公司（Power Diagnostix）的局部放電監測儀（ICMmonitor）是一款非侵入式數字局部放電檢測儀，適用于中高壓絕緣設備的*安裝和連續監測。

嵌入式顯示屏

局部放電監測儀（ICMmonitor）配備易于操作的按鍵接口，可在嵌入式液晶顯示屏（LCD）上導航屏幕菜單。液晶顯示屏包含以下幾種模式：

單色相位分辨局部放電圖形顯示模式：用于缺陷分類；
類示波器顯示模式：將電荷脈沖顯示為一條垂直線，對應其發生時的相位角；
時間趨勢顯示模式：展示局部放電數據隨時間的變化；

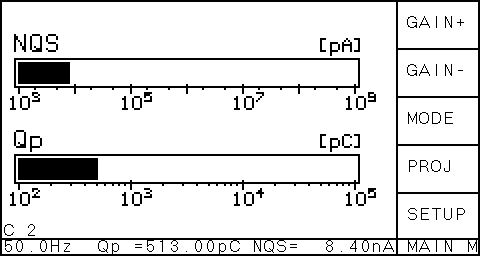

監測顯示模式：以柱狀圖形式顯示兩個關鍵局部放電量（Qp 和 NQS）。

其中，Qp 指局部放電活動的視在電荷值；NQS 指通過對放電值積分（累加移動的總電荷并除以時間間隔，即 Q/t=[As]/[s]）得到的*放電電流。

ICMmonitor Portable便攜式局部放電監測系統

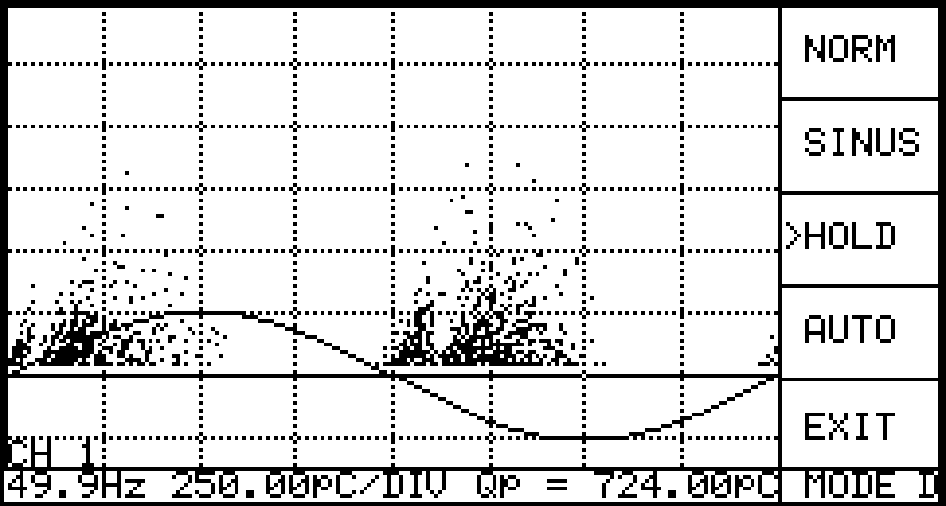

圖 1：單色局部放電圖形顯示（示波器模式）

噪聲抑制

局部放電監測儀（ICMmonitor）具備多種噪聲處理技術，具體如下：

噪聲門控模塊：可連接天線或電流互感器，在不丟失重要局部放電數據的前提下，檢測并去除噪聲；
簡單窗口法：抑制在設定窗口內出現的相位穩定脈沖；
選擇合適的外部前置放大器：將噪聲采集限制在背景噪聲較低的頻段。

*報與趨勢分析

用戶可設定 NQS 或 Qp 的*報閾值，當監測值超過閾值時，*報觸發。觸發的*報會顯示在液晶顯示屏上，并激活局部放電監測儀（ICMmonitor）的輸出繼電器，該繼電器可用于驅動本地*報系統的繼電器。此外，局部放電監測儀（ICMmonitor）還能在指定時間間隔內收集并顯示局部放電數據，便于用戶分析趨勢，觀察被監測系統中 Qp 和 NQS 水平的變化。可選功能：*多可添加 8 路直流信號（如溫度或負載信號）至趨勢分析中。

遠程監測

盡管局部放電監測儀（ICMmonitor）是一款自主運行設備，但仍可通過連接實現數據下載或遠程控制。借助其內置的 TCP/IP 接口或模擬調制解調器，用戶可通過電話或互聯網連接，在全球任何地方對該儀器進行遠程控制和狀態查看?？蛇x功能：若被監測系統的監測值超過用戶設定的*報閾值，局部放電監測儀（ICMmonitor）可自動撥打用戶選定的電話號碼。

頻譜分析

對受強干擾的局部放電信號進行頻譜觀察，可篩選出干擾較少的頻段。將該頻段的中心頻率用于局部放電采集，能大幅提高信噪比，從而獲得清晰的局部放電圖形。在同一臺儀器中集成頻譜分析儀和局部放電檢測儀，極大地拓展了在高噪聲環境下分析絕緣系統的測量可能性。

局部放電監測儀（ICMmonitor）的標準版本配備四通道多路復用器，可直接選擇輸入信號。

顯示模式

1. 頻譜模式（SPEC Mode）

局部放電監測儀（ICMmonitor）的頻譜顯示可呈現輸入信號*高至 10 兆赫茲（MHz）的頻譜。當前輸入通道的三條軌跡可用于存儲、比較和處理該頻譜。解調信號的帶寬可分別設置為 9 千赫茲（kHz）或 270 千赫茲（kHz）。

2. 示波器模式（SCOPE Mode）

示波器模式（SCOPE Mode）可顯示局部放電圖形與相位的關系，這與 ICM 系列儀器的顯示方式一致。在此模式下，會使用頻譜模式（SPEC Mode）中選定的中心頻率和帶寬，以排除受干擾的頻段。示波器模式（SCOPE Mode）支持示波器式顯示和圖形顯示兩種視圖。

3. 監測模式（MON Mode）

在監測顯示模式下，用戶可設定 NQS 或 Qp 的*報閾值，當監測值超過閾值時，*報觸發。

4. 投影模式（PROJ Mode）

投影顯示模式（PROJ Mode）可展示測得的局部放電脈沖的振幅分布圖表。該分布圖表能反映出各電荷振幅對總放電電流（NQS）的貢獻。

5. 時間模式（TIME Mode）

此外，局部放電監測儀（ICMmonitor）能在指定時間間隔內收集并顯示局部放電數據，便于用戶分析趨勢，觀察被監測系統中 Qp 和 NQS 水平的變化。

可用軟件

除上述自主運行功能外，該儀器還可通過串行接口、調制解調器或 TCP/IP 連接計算機。專用軟件支持對儀器進行遠程控制，并能下載存儲的數據，如儀器設置參數、NQS 和 Qp 數值、*報事件、投影數據以及彩色局部放電圖形。

自動掃描功能可采集一臺或多臺設備的趨勢信息以及相位分辨圖形。

可選配置

1. 8 通道多路復用器（MUX8）

提供 8 個輸入通道，用于局部放電信號和同步信號。

2. IEC61850 通信協議

基于硬件的協議轉換器，支持符合 IEC 61850 標準的通信，可內置或作為附加模塊（DCG61850）提供。配備該選項的儀器額外設有一個局域網通信端子，可用于傳輸以下數據：平均放電電流、局部放電聲級、局部放電視在電荷、峰值電平、局部放電超高頻（UHF）電平、局部放電*報。

3. 監測網頁服務器（MWS）

監測網頁服務器提供以太網網關，支持跨平臺遠程訪問局部放電監測儀（ICMmonitor）。該模塊有導軌安裝式和內置插件式兩種形式。

4. 調制解調器（Modem）

外置 / 內置調制解調器支持通過普通電話線訪問局部放電監測儀（ICMmonitor）。通過局部放電監測儀（ICMmonitor）專用軟件，可對所有功能進行遠程控制。當前的局部放電圖形和趨勢數據可下載至計算機，并整理為一個匯總文件。若被監測系統的監測值超過用戶設定的*報閾值，該儀器可自動撥打電話。

ICMmonitor Portable便攜式局部放電監測系統規格

采集單元

項目	規格
電源供應	90–264 伏交流（V AC），47–440 赫茲（Hz）（自動適配）
線路保險絲	1.6 安（A）（延時型）
功耗	約 60 伏安（VA）（電池充電時）
電池續航時間	*長 3 小時
顯示屏	背光液晶顯示屏（LCD）
顯示屏尺寸	120 毫米× 64 毫米
顯示屏分辨率	128 × 240 像素（黑白）
操作方式	5 個菜單支持按鍵 / 5 個固定功能按鍵，或通過軟件遠程控制
工作溫度	10–40 攝氏度（°C）（無冷凝）
可選記錄儀輸出	0–10 伏（V），內阻 100 歐姆（Ω）
輸入阻抗	50 歐姆（Ω）// 50 皮法（pF）（放大器輸入端，AMP IN）
模數轉換器（局部放電專用）	8 位（單極性）/±7 位（雙極性）
尺寸（寬 × 高 × 深）	305 × 144 × 270 立方毫米（mm3）（閉合狀態） 305 × 360 × 270 立方毫米（mm3）（打開狀態）
重量	約 4.4 千克

可用通信接口

通用串行總線 2.0（USB 2.0）
局域網（LAN）
調制解調器（Modem）
通用移動通信系統（UMTS）

項目	規格
輸入阻抗
RPA1/RPA1D 型	10 千歐（kΩ）// 50 皮法（pF）
RPA1L/RPA1H 型	1 千歐（kΩ）// 50 皮法（pF）
輸入靈敏度
RPA1/RPA1D 型	< 50 微伏有效值（μV rms）/0.03 皮庫（pC）
RPA1L 型	< 15 微伏有效值（μV rms）/0.02 皮庫（pC）
RPA1H 型	< 40 微伏有效值（μV rms）/0.05 皮庫（pC）
RPA2 型	< 800 微伏有效值（μV rms）/1 皮庫（pC）
RPA3 型	< 2 微伏有效值（μV rms）
FCU2 型	< 200 微伏有效值（μV rms）（46 分貝微伏，dBμV）
帶寬
RPA1/RPA1D 型	40–800 千赫茲（kHz）
RPA1L/RPA1H 型	40 千赫茲（kHz）–20 兆赫茲（MHz）
RPA2 型	2–20 兆赫茲（MHz）
RPA3 型	200 兆赫茲（MHz）–1 吉赫茲（GHz）
FCU2 型	100 兆赫茲（MHz）–1800 兆赫茲（MHz）
同步功能
同步頻率	8–320 赫茲（Hz）
*大電壓	200 伏峰值（V peak）（140 伏有效值，V rms），額定值 100 伏有效值（V rms）
輸入阻抗	10 兆歐（MΩ）
頻譜功能
輸入靈敏度	< 5 微伏有效值（μV rms）/0.5 皮庫（pC）（270 千赫茲（kHz）帶寬） < 1 微伏有效值（μV rms）/2 皮庫（pC）（9 千赫茲（kHz）帶寬）
*大輸入電壓	120 毫伏有效值（mV rms）（270 千赫茲（kHz）帶寬） 5 毫伏有效值（mV rms）（9 千赫茲（kHz）帶寬） 2.5 毫伏有效值（mV rms）（無線電干擾電壓，RIV）
頻率范圍	10 千赫茲（kHz）–10 兆赫茲（MHz）（步長 10 千赫茲（kHz））
帶寬	9 千赫茲（kHz）或 270 千赫茲（kHz）
精度	典型值 < 5%

*報繼電器

觸點額定值：5 安（A）/160 伏交流（V AC），5 安（A）/30 伏直流（V DC）
*小觸點負載：100 毫安（mA）/5 伏直流（V DC）

標準局部放電模式

下限截止頻率（-6 分貝）：40、80 或 100 千赫茲（kHz）（軟件控制）
上限截止頻率（-6 分貝）：250、600 或 800 千赫茲（kHz）（軟件控制）
輸入靈敏度：< 500 微伏有效值（μV rms）/5 皮庫（pC）（無前置放大器時）
增益范圍：1、2、4、8、10、20……200、400、800
