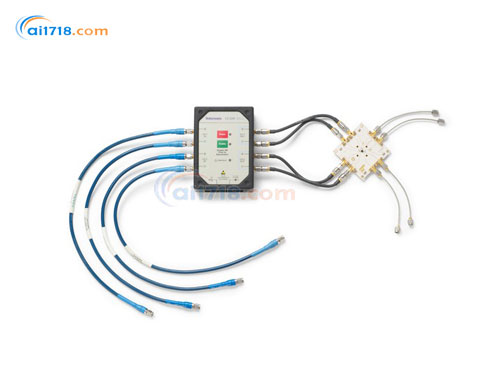

美國TEKTRONIX　LE320線性均衡器

型號：LE320線性均衡器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） LE320線性均衡器由愛儀器儀表網代理，本產品是支持速度高達 32Gb/s，提供緊湊的兩通道精密均衡的線性均衡器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?通過添加*數量的預加重，數字預加重處理器 DPP 系列可以接收數據和時鐘的單端輸入，與誤碼率測試儀配合使用
?通過 LE320 系列遠程頭部可支持九抽頭線性均衡器，支持速度高達 32Gb/s，提供緊湊的兩通道精密均衡
?工作范圍 8Gb/s 至 32Gb/s
?標準 4 抽頭（可選 9 抽頭）均衡
?高通濾波器設計
?低通濾波器設計
?通用信號放大
?通道或背板反嵌操作
?0V-2.7V 可變增益，可歸零
?單機工作
?固定抽頭延遲設計
?抖動穿通
?用戶可配置 DDJ
?S 參數導入器
?支持數據速率范圍為 8 Gbps 至 32 Gbps 的信號均衡
?20 dB 自動或手動增益控制。
?集成可變增益放大器和差分 50 mV 靈敏度

產品特點：
?支持新興的 100G、COMM 標準和物理線路速率高達 32Gb/s 的類似技術
?4 個標準抽頭 +-20dB 動態范圍，可選的 9 抽頭濾波器設計支持多種設計功能
?信號預加重或連續時間線性均衡工作建模所需
?支持通道或背板仿真
?向任何差分信號施加 20dB 低噪聲增益
?打開眼圖，補償長電纜或互聯損耗效應
?*輸出電平控制，實現從 “0”（歸零）到 2.7 V 的差分信令
?在 BERTScope 或用戶單機 PC 上工作，支持多種工作模型
?無需外部參考時鐘
?允許發生器基本正弦、隨機抖動和有界非相關抖動分量從輸入到輸出無阻礙傳遞
?通過*的通道損耗建模，為設計師提供精密增益 DDJ 合成
?允許用戶將 LE320 通道響應定義為用戶加載的物理系統驗證文件近似
?無時鐘設計將意外信號損傷傳輸至輸出。數據對齊問題無時鐘記錄
?多 UI 線性模擬（9 個分接點，18 ps 的分接點延遲間隔）
?固定分接點延遲設計無需外部參考時鐘
?USB可編程接收器增益和多 UI 均衡允許均衡達 20 dB
?USB可編程通道型號允許電接口通道仿真
?USB可編程預加重和差分輸出幅度可高達 2.7 V 差分
?USB可編程輸出占空比對稱度控件
?精密輸出電平控件允許信號差異介于“0”（歸零）和 2.7 V 之間
?用戶定義的預置功能和專為重要技術定制和存儲的配置

分接點的數量	4（標準），9（帶有選項 9T）
操作數據速率范圍	14 Gb/s 至 32 Gb/s
輸入耦合	交流耦合
*大數據輸入電平	800 mvp-p（典型值）數據輸入可接受并能正常工作的*大輸入信號電平。并非輸入損傷電平
數據輸入靈敏度	40 mVp-p（典型值），數據輸入可接受并能正常工作的*小輸入信號電平
數據輸入終端	100 Ω 差分 50 Ω 單端
連接器類型	2.92 mm 插孔
輸入回波損耗	15 dB RL 0.01 至 10 GHz，10 dB RL > 10 GHz 至 30 GHz
分接點分辨率	1.6%，任何分接點
連接器類型	2.92 mm，插孔
上升時間	<20 ps，20% 至 80%，設置為平坦頻率響應的分接點
下降時間	<20 ps，20% 至 80%，設置為平坦頻率響應的分接點
零輸出狀態時間常量	±600 mV，在 ≤ 40 UI = 2.9 ns 內，單端信號電平至 0 V ±10 mV；閑置狀態（主張啟用后的下降時間）
連續運行長度幅度衰退	<10 % *大衰退（典型值）
尺寸	4.019.0212.62cm
重量	0.34 kg（12 盎司）
計算機可編程接口	USB，為所有接口設置編程
