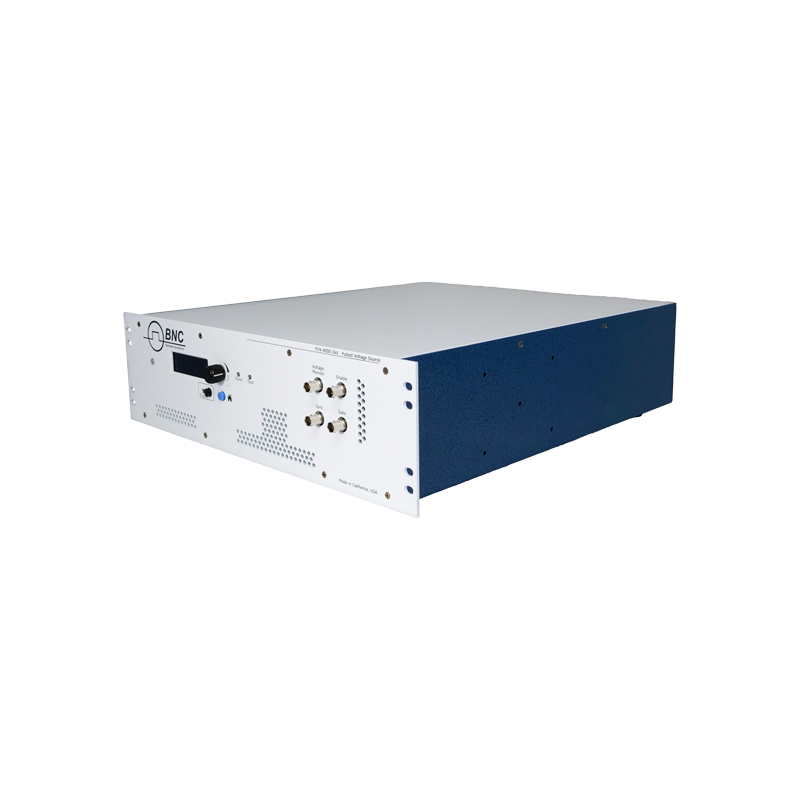

美國DEI　PVX-4000-2kV脈沖發生器

型號：PVX-4000-2kV脈沖發生器

品牌：美國DEI

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國DEI

Directed Energy, Inc.（簡稱DEI）創立于 1987 年，總部位于美國加州，是全球高端脈沖功率設備研發制造的老牌專精企業。公司深耕納秒級超快脈沖技術，憑借低電感、高功率密度的專利封裝工藝，成為高壓脈沖與激光驅動領域的標桿品牌。 DEI 核心主營兩大產品線：一...[查看更多]

瀏覽過此產品的用戶最終購買了

美國DEI PVX-4000-2kV脈沖發生器由愛儀器儀表網代理,本產品是一款風冷式高壓脈沖發生器，針對高阻抗容性負載做了優化設計，非常適用于為飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板提供驅動電壓?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

美國DEI PVX-4000-2kV脈沖發生器產品簡介
精密脈沖控制
PVX-4000-2kV 是一款風冷式高壓脈沖發生器，針對高阻抗容性負載做了優化設計，非常適用于為飛行時間質譜儀和加速器中粒子束靜電調制的引出柵極與偏轉板提供驅動電壓。
系統運行
輸出電壓可在 0 V 至 ±2000 V 范圍內調節。內部觸發源支持 2% 至 98% 的占空比，以及 40 Hz 至 30000 Hz 的重復頻率。
該設備內置觸發源，同時配備內置正負高壓直流電源，可作為獨立測試系統使用。可通過前面板、RS-232 及 USB 計算機接口完成編程操作。
使用內部觸發源時，調整頻率后占空比會保持不變，同時設備會顯示新的脈沖寬度。建議先調整頻率，再調整脈沖寬度。
使用外部觸發源時，支持 500 ns 至 * 占空比的脈沖寬度，以及單脈沖至 100 kHz 的重復頻率。
計算機接口
針對自動化應用場景，可通過 RS-232 和 USB 計算機接口實現對儀器的全面控制。設備的內部非易失性存儲器可存儲多達 5 種系統配置，可快速調取常用配置參數。
控制信號
前面板配備便捷的 BNC 連接器，可實現 PVX-4000-2kV 的外部觸發，柵極輸入阻抗為 50 Ω。
系統配有同步輸出接口，可與其他設備互聯，同步輸出的脈沖與輸出電壓脈沖的上升沿保持同步，同步輸出阻抗為 50 Ω。
將示波器設置為 1 MΩ 終端匹配后，可通過電壓監測 BNC 接口輕松實現對系統的監測。

產品特點
輸出性能優異，電壓調節范圍 0~±2000V，電壓過沖＜2%，高低壓區間均具備超快上升 / 下降時間，*高≤50ns，脈沖精度高。
觸發模式靈活，支持內部 / 外部雙觸發，內部觸發 40Hz~30kHz、外部觸發單脈沖～100kHz，脈沖寬度 500ns 至 * 占空比可調，適配多工況需求。
操控方式多元，可通過前面板、RS-232 及 USB 計算機接口操作，內置非易失性存儲器可存儲 5 種配置，自動化應用與快速調參均可實現。
配套功能完善，配備 50Ω 阻抗的外部觸發、同步輸出接口及 1MΩ 匹配的電壓監測接口，支持多設備互聯與實時狀態監測，系統集成性強。
設計適配性高，專為高阻抗容性負載優化，風冷設計，體積小巧（15×49×52cm）、重量輕（8kg），寬電壓供電（100-120/220-240VAC），環境適應性好。
參數調節*，頻率、脈沖寬度均按區間分級實現高精度分辨率，內部觸發調整頻率時可保持占空比不變，操作便捷且參數穩定性高。

應用場景
PVX-4000-2kV 風冷式高壓脈沖發生器專為高阻抗容性負載優化設計，核心適用于飛行時間質譜儀、粒子加速器等設備中，為粒子束靜電調制的引出柵極、偏轉板提供高精度驅動電壓；同時憑借靈活的觸發模式、*的脈沖控制及完善的互聯監測功能，也可作為獨立測試系統，應用于各類需要高壓脈沖驅動、高精度脈沖調制的實驗室研發與工業檢測場景。

訂購信息
PVX-4000-2kV 系統
PCA-9400 輸出電纜
PCA-9410 BNC 短路連接器

美國DEI PVX-4000-2kV脈沖發生器技術參數
脈沖特性
輸出電壓范圍：0 V 至 ±2000 V
電壓過沖：＜2%
電壓上升 / 下降時間
500 V 至 2000 V 區間：≤50 ns
200 V 至 500 V 區間：≤100 ns
-500 V 至 - 2000 V 區間：≤50 ns
-200 V 至 - 500 V 區間：≤100 ns
輸出功率：參考安全工作區曲線
正負高壓輸出總限值：正電壓與負電壓*之和不得超過 2000 V，即 V 正 + |V 負 | ≤ 2000 V
內部觸發
頻率范圍：40 Hz 至 30 kHz
頻率分辨率
40 Hz 至 1000 Hz：10 Hz
1100 Hz 至 30 kHz：100 Hz
脈沖寬度：2% 至 98% 占空比
脈沖寬度分辨率
40 Hz 至 1000 Hz：6.4 μs
1100 Hz 至 5000 Hz：0.4 μs
5100 Hz 至 30000 Hz：0.05 μs
使能輸入
連接器：BNC 連接器
觸發方式：外部干接點閉合觸發，或使用工廠標配 BNC 短路插頭
輸出連接器
脈沖輸出連接器：Winchester Kings 10 kV 型，后置面板 1065-2 插頭
電源規格
電壓要求：100 VAC 至 120 VAC±10%；220 VAC 至 240 VAC±10%
電網頻率：50 Hz 至 60 Hz
功率要求：600 W
交流連接器類型：NEMA C-14
通用參數
尺寸（高 × 寬 × 深）：15 cm × 49 cm × 52 cm
重量：8 kg
工作溫度：15 ℃ 至 35 ℃
計算機通信：RS-232 和 USB，波特率 115200、8 個數據位、無奇偶校驗、1 個停止位、無流控
外部柵極
頻率范圍：單脈沖至 100 kHz
觸發脈沖寬度：500 ns 至 * 占空比
終端阻抗：50 Ω
連接器：BNC
輸入電壓電平：0 V 輸入 = 輸出脈沖關閉；+5 V 輸入 = 輸出脈沖開啟
監測功能
電壓監測：典型值 1000 V/10 V，詳見注釋 3
電壓監測終端匹配：1 MΩ
電壓監測連接器：BNC
同步輸出
終端匹配：50 Ω
連接器：BNC
輸出電壓電平：0 V 輸出 = 負高壓輸出脈沖；＜+3.3 V 輸出 = 正高壓輸出脈沖
