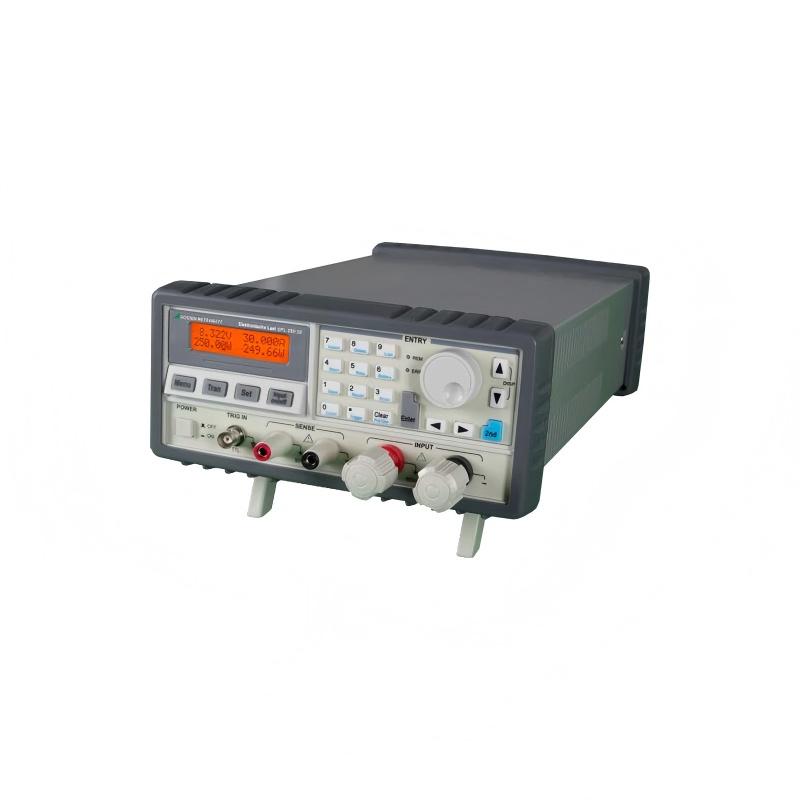

德國GMC-Instruments　SPL系列可編程電子負載

型號：SPL系列可編程電子負載

品牌：德國GMC-Instruments

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國GMC-Instruments

GMC-Instruments，早期由德國Gossen(1919年)，德國Metrawatt(1906年)，瑞士Camillerbauer(1944年)三家公司合并而成，被業界稱為德國‘GMC’。隨著業務拓展，2007年并收購美國Dranetz電力士(1962年)，是GMC-I，...[查看更多]

瀏覽過此產品的用戶最終購買了

德國GMC-Instruments SPL系列可編程電子負載由愛儀器儀表網代理，該產品具備多種基礎工作模式，支持高速序列與瞬態測量，還集成短路測試、電池放電等輔助功能，可滿足不同測試需求?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

德國GMC-Instruments SPL系列可編程電子負載產品簡介
德國GMC-Instruments SPL系列可編程電子負載兼具高精度與多功能特性，適用于研究、產品開發、生產、服務及職業培訓等多個領域。
該產品具備多種基礎工作模式，支持高速序列與瞬態測量，還集成短路測試、電池放電等輔助功能，可滿足不同測試需求。其擁有豐富的保護機制，能保障操作安全，同時配備智能冷卻系統，可提升設備運行穩定性。
在操作便利性上，產品支持參數與序列的保存和調取，配備多功能液晶顯示屏，且支持遠程控制與自動測試系統搭建，既適合臺式使用，也可適配機架安裝，為各類場景下的測試工作提供高效支持。

SPL系列可編程電子負載產品功能
4 種工作模式：恒流、恒壓、恒阻、恒功率高速序列與瞬態測量、防短路、電池放電及其他輔助功能可編程電流上升與下降時間、陡沿可保存和調取多組參數（設備設置）與序列（負載曲線）浮動功率輸入 / 無需接地安全電氣隔離輸入可開關控制恒功率模式下可進行電壓或電流控制通過旋轉開關和按鍵選擇設置多功能液晶顯示屏（LCD）?安全功能，包括可調節功率限制臺式儀器，也適用于 19 英寸機架安裝

應用領域
SPL 系列電子負載是高精度直流吸收負載，適用于研究、產品開發、生產、服務及職業培訓領域。該系列設備具有功能多樣、調節精度高、操作簡便等特點。

產品特性
高操作安全性
依托安全功能與特殊功能實現高操作安全性，集成了多種保護功能與附加功能，例如：
帶可調節響應延遲與反應的電壓、電流設定范圍限制
過流保護（OCP）
過壓保護（OVP）
功率限制
過溫保護
電子負載極性接反保護
高效智能冷卻系統可降低系統溫度，提高功率密度
輸入連接端子特別適用于大測試電流值
多功能性
具備 4 種基本工作模式：恒流（CC）、恒壓（CV）、恒阻（CR）、恒功率（CP）
對被測設備進行快速瞬態測量，高低電平、上升與下降時間可單獨調節
豐富的序列功能（任意函數），*小步長為 10 微秒，*大步長為 100,000 秒；可自由選擇循環地址，且序列間可組合，以構建更復雜的測試流程
短路測試、電池放電測試及其他輔助功能
配備遠程傳感連接器接口與觸發連接器接口；遠程傳感器連接后，儀器會自動切換至傳感模式運行
可將 10 組參數設置保存至存儲器，儀器開機時會自動激活隨機存取存儲器（RAM）中位置 0 存儲的默認設置
支持標準命令行編程（SCPI），便于搭建自動測試設備系統（ATE）；該系統可通過 RS 232 端口或可選通用接口總線（GPIB）與其他可編程設備通信
操作簡便
序列參數易于配置，且具備豐富的序列編輯功能
無需拆卸滑入式單元即可進行完整的電子校準

供貨范圍
臺式儀器
橡膠保護套
簡明操作說明書
光盤（含德英雙語操作說明書及英文編程指南）

訂購信息

描述	型號	產品編號
單通道電子負載，帶多功能數字顯示屏，具備電流、電阻、功率、電壓特性曲線，輸入：大直流 80V / 大 30A / *大 250W，供電電源：交流 115/230V 50/60Hz，臺式儀器，也適用于 19 英寸機架安裝	KONSTANTER SPL 250-30	K852A
單通道電子負載，帶多功能數字顯示屏，具備電流、電阻、功率、電壓特性曲線，輸入：大直流 80V / 大 40A / *大 400W，供電電源：交流 115/230V 50/60Hz，臺式儀器，也適用于 19 英寸機架安裝	KONSTANTER SPL 400-40	K853A
單通道電子負載，帶數字多功能顯示屏，具備電流、電阻、功率、電壓特性，輸入：大直流 200V / 大 20A / *大 200W，供電電源：交流 115/230V 50/60Hz，臺式儀器，適用于 19 英寸機架安裝	KONSTANTER SPL 200-20	K854A
單通道電子負載，帶數字多功能顯示屏，具備電流、電阻、功率、電壓特性，輸入：大直流 200V / 大 30A / *大 350W，供電電源：交流 115/230V 50/60Hz，臺式儀器，適用于 19 英寸機架安裝	KONSTANTER SPL 350-30	K855A
GPIB IEEE488 接口，SPL 電子負載插拔式接口	IEEE488 接口	K890A
SPL 電子負載可選 USB 接口	USB 接口	K891A

德國GMC-Instruments SPL系列可編程電子負載規格

技術參數

型號 / 產品編號	SPL 250-30（K852A）	SPL 400-40（K853A）	SPL 200-20（K854A）	SPL 350-30（K855A）
功率測量			----	----
量程	0-250W	0-400W	0-200W	0-350W
分辨率（P＜100W）	1mW	1mW	1mW	1mW
分辨率（P≥100W）	10mW	10mW	10mW	10mW
精度	0.1%+600mW	0.1%+600mV	0.1%+600mW	0.1%+600mW
電流壓擺率			----	----
高量程（CCH）范圍	1mA/μs-3A/μs	1mA/μs-4A/μs	1mA/μs-2A/μs	1mA/μs-3A/μs
低量程（CCL）范圍 3	100μA/μs-300mA/μs	100μA/μs-400mA/μs	100μA/μs-200mA/μs	100μA/μs-300mA/μs
分辨率	1mA/μs	1mA/μs	1mA/μs	1mA/μs
精度	3%+10μs	3%+10μs	3%+10μs	3%+10μs
瞬態工作			----	----
瞬態模式	連續、脈沖、觸發切換	連續、脈沖、觸發切換	連續、脈沖、觸發切換	連續、脈沖、觸發切換
頻率范圍	0.38Hz-50kHz	0.38Hz-50kHz	0.38Hz-50kHz	0.38Hz-50kHz
高低電平時間	0-655.35ms	0-655.35ms	0-655.35ms	0-655.35ms
分辨率	10μs	10μs	10μs	10μs
精度	0.2%+10μs	0.2%+10μs	0.2%+10μs	0.2%+10μs
上升 / 下降時間	10μs-655.35ms	10μs-655.35ms	10μs-655.35ms	10μs-655.35ms
分辨率	10μs	10μs	10μs	10μs
精度	0.2%+10μs	0.2%+10μs	0.2%+10μs	0.2%+10μs
列表模式（序列和 / 或任意函數）			----	----
步長	10μs-100,000s	10μs-100,000s	10μs-100,000s	10μs-100,000s
分辨率	10μs	10μs	10μs	10μs
精度	0.2%+10μs	0.2%+10μs	0.2%+10μs	0.2%+10μs
步數	1-50 步	1-50 步	1-50 步	1-50 步
循環次數	1-65,535 次	1-65,535 次	1-65,535 次	1-65,535 次
存儲容量	7 個列表	7 個列表	7 個列表	7 個列表
擴展功能	序列鏈	序列鏈	序列鏈	序列鏈
電池放電			----	----
放電時間	1 秒 - 100 小時	1 秒 - 100 小時	1 秒 - 100 小時	1 秒 - 100 小時
分辨率	1 秒	1 秒	1 秒	1 秒
精度	0.2%+1 秒	0.2%+1 秒	0.2%+1 秒	0.2%+1 秒
電池容量	1mA-3000Ah	1mA-4000Ah	1mA-2000Ah	1mA-3000Ah
分辨率	1mAh	1mAh	1mAh	1mAh
精度	0.3%+0.01Ah	0.3%+0.01Ah	0.3%+0.01Ah	0.3%+0.01Ah
短路			----	----
低量程恒流（CCL）模式	3.3A	4.4A	2.2A	3.3A
高量程恒流（CCH）模式	33A	44A	22A	33A
恒壓（CV）模式	0V	0V	0V	0V
低量程恒阻（CRL）模式	0.018Ω	0.018Ω	0.06Ω	0.06Ω
中量程恒阻（CRM）模式	1.80Ω	1.80Ω	6Ω	6Ω
高量程恒阻（CRH）模式	18Ω	18Ω	60Ω	60Ω
恒功率電壓（CPV）模式	270W	420W	220W	370W
恒功率電流（CPC）模式	0W	0W	0W	0W
*大壓擺率			----	----
電流	3A/μs	4A/μs	2A/μs	3A/μs
電壓	0.6V/μs	0.6V/μs	0.6V/μs	0.6V/μs
可編程開路	20kΩ	≥20kΩ	20kΩ	20kΩ
觸發輸入			----	----
觸發電平	晶體管 - 晶體管邏輯（TIL）下降沿	晶體管 - 晶體管邏輯（TIL）下降沿	晶體管 - 晶體管邏輯（TIL）下降沿	晶體管 - 晶體管邏輯（TIL）下降沿
觸發脈沖寬度	≥10μs	≥10μs	≥10μs	≥10μs
zui大輸入電平			----	----
電流	33A	44A	22A	33A
電壓	84V	84V	210V	210V
保護功能	過壓（OV）、過流（OC）、過功率（OP）、過溫（OT）、反接（RV）	過壓（OV）、過流（OC）、過功率（OP）、過溫（OT）、反接（RV）	過壓（OV）、過流（OC）、過功率（OP）、過溫（OT）、反接（RV）

其他參數

型號 / 產品編號	SPL 250-30（K852A）	SPL 400-40（K853A）	SPL 200-20（K854A）	SPL 350-30（K855A）
反向電流容量			----	----
輸入關閉時	25A	30A	25A	25A
輸入開啟時	40A	50A	35A	40A
紋波與噪聲			----	----
電流（有效值 / 峰峰值）	3mA/30mA	3mA/30mA	3mA/30mA	3mA/30mA
電壓（有效值）	5mV	5mV	12mV	12mV
環境條件			----	----
溫度	0-50℃	0-50℃	0-50℃	0-50℃
相對濕度	≤85%	≤85%	≤85%	≤85%
遠程接口?	RS232、GPIB	RS232、GPIB	RS232、GPIB	RS232、GPIB
編程語言	SCPI	SCPI	SCPI	SCPI
電源輸入			----	----
供電電壓	交流 115V/230V（±15%）	交流 115V/230V（±15%）	交流 115V/230V（±15%）	交流 115V/230V（±15%）
線路頻率	48-63Hz	48-63Hz	48-63Hz	48-63Hz
尺寸	213mm×104mm×391mm	213mm×104mm×391mm	213mm×104mm×391mm	213mm×104mm×391mm
帶橡膠保護套的尺寸	226mm×110mm×414mm	226mm×110mm×414mm	226mm×110mm×414mm	226mm×110mm×414mm
凈重	5.8kg	5.8kg	5.8kg	5.8kg
毛重（含橡膠保護套）	約 6kg	約 6kg	約 6kg	約 6kg
