美國Megger CFL535G雙通道時域反射儀由愛儀器儀表網代理，CFL535G是一款雙通道、高分辨率、緊湊型TDR，用于定位成對金屬電纜上的故障。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

CFL535G雙通道時域反射儀產品描述

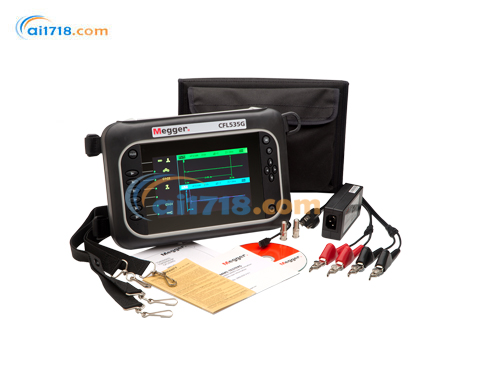

Megger® CFL535G 是一款先進的雙通道高分辨率緊湊型時域反射儀，配備彩色顯示屏，可用于定位金屬對絞電纜的故障。
CFL535G 的*小分辨率為 0.3 英尺 / 0.1 米，*大量程可達 60,000 英尺 / 20 千米，具體數值取決于所選的傳播速度系數和電纜類型。
該設備提供 5 種輸出阻抗（25、50、75、100、125 歐姆），并具備自動阻抗匹配功能。傳播速度系數可在 0.2 至 0.99 之間調節，以滿足各類電纜測試需求。

CFL535G雙通道時域反射儀產品特點與優勢
CFL535G 配備大尺寸高分辨率彩色 WVGA 顯示屏，且具備便捷的設置功能。方向控制按鈕與軟鍵相結合，為用戶提供直觀、簡便的操作體驗。
設備的 “AUTO” 自動選擇功能可根據所需量程選擇*有效的參數，助力快速分析時域反射儀的軌跡曲線。手動覆蓋自動功能的設計，可實現精細調節，便于識別難以確定的故障。
雙通道軌跡與雙光標功能具備高度靈活性，能讓操作人員全面掌控，并即時顯示兩點之間的距離。
軌跡對比功能可對不同狀態下的軌跡曲線進行細致比對。超高分辨率結合白光背光、用戶可自定義的色調與顏色，讓圖形顯示更加清晰鮮明，幫助用戶識別軌跡曲線上的關鍵事件。
全面的雙通道功能，配備雙視角顯示屏
“AUTO” 自動設置模式，可即時投入使用
超快速脈沖，用于近端故障識別
故障提示功能，為潛在故障提供指引
IP54 防護等級，適應實際工作環境
適用于所有金屬對絞電纜

軌跡存儲
設備內置 100 條軌跡存儲內存，可用于存儲和調取測試結果。調取的軌跡可在顯示屏上進行分析，或與實時顯示的軌跡對比，以輔助故障定位。
此外，通過配備的 USB 端口、TraceXpert 軟件和 USB 連接線，可將存儲的結果下載至計算機。

故障識別
Megger *內置的 “Xpert” 專家模式可快速識別故障。按下 “Xpert” 鍵一次，設備會自動調節量程和增益，并將光標定位到電纜上的*主要事件點；再次按下 “Xpert” 鍵，CFL535G 會跳轉至下一個檢測到的異常點。
對于希望手動操作的用戶，手動模式可提供全面的覆蓋控制，優化設備響應，便于故障識別。

TraceXpert 電腦軟件
CFL535G 隨附 Megger TraceXpert 軟件，該軟件可全面控制已保存軌跡結果的下載、報告生成和上傳。軟件基于數據庫設計，操作簡便易用，是滿足各類數據處理需求的理想工具。

CFL535G雙通道時域反射儀額外功能
背光彩色圖形液晶顯示屏（分辨率 800×480）
可調節顯示屏對比度
分辨率可達 0.1 米
Trace Xpert 功能，為潛在故障位置提供指引
內置 100 條軌跡存儲內存
USB 接口連接電腦，支持軌跡的上傳與下載
“TraceXpert” 電腦軟件分析工具
適用于電信 TNV-3 電路或 150V CAT IV 供電電路
內置電源阻斷濾波器
IP54 環境防護等級
可選輸出阻抗（25、50、75、100 和 125 歐姆）
2 納秒脈沖，用于近端故障定位
“AUTO” 自動選項，可針對每個量程選擇增益和脈沖
“AUTO” 自動選項，使輸出阻抗與電纜匹配
顯示屏可選擇以米或英尺為單位顯示距離
鋰離子充電電池（典型續航時間 12 小時）

CFL535G訂購信息

CFL535G雙通道時域反射儀規格

技術規格

除非另有說明，本規格均在環境溫度為 68 ℉（20 ℃）的條件下適用。

常規規格

環境規格

Megger CFL535G *雙通道時域反射儀文檔
