德國METREL MI 3290GX/GF/GL/GP接地電阻測試儀由愛儀器儀表網代理,本產品用于測量各類帶電與非帶電物體的接地電阻、土壤電阻率及對地電位。用戶可選用多種測量方法,從經典三線法,到單鉗 / 四鉗法測量桿塔接地電阻?,F(xiàn)在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
德國METREL MI 3290GX/GF/GL/GP接地電阻測試儀產品簡介

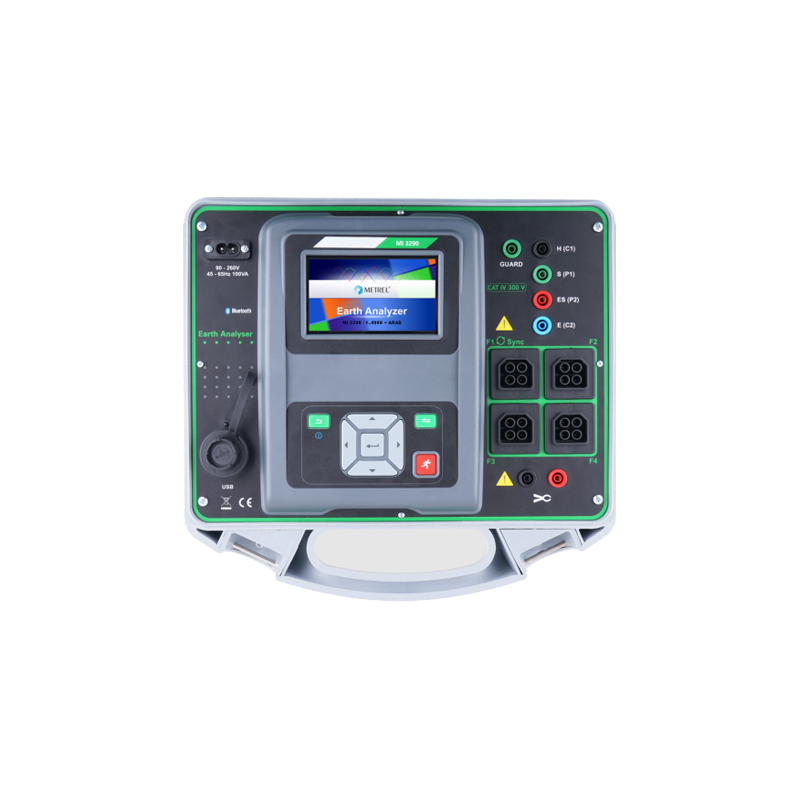

MI 3290 接地分析儀是一款便攜式、電池或市電供電的測試儀器,具備優異的防護等級(開蓋 IP54),用于測量各類帶電與非帶電物體的接地電阻、土壤電阻率及對地電位。用戶可選用多種測量方法,從經典三線法,到單鉗 / 四鉗法測量桿塔接地電阻。支持多種測試頻率模式:?jiǎn)晤l、55Hz 至 15kHz 掃頻、25kHz 高頻法,以及模擬雷擊的脈沖法。儀器抗電磁干擾能力強,非常適合工業環境使用,提供多種配置套裝,搭配不同附件與測量功能。
測量功能
2、3、4 極法接地電阻測量
選擇性接地電阻測量(單鉗法)
雙鐵鉗法接地電阻測量
土壤電阻率測量(溫納法、施倫貝爾法)
高頻接地電阻測量(25kHz,符合 IEEE_Std 81)
10 米柔性鉗單桿桿塔接地電阻測量
*多 4 個柔性鉗測量多腿桿塔接地電阻
電流測量(鐵鉗、柔性鉗)
7mA 與 200mA 小電阻測量
對地電位測量
跨步電壓與接觸電壓測量
10/350μs 沖擊接地電阻測量
核心特點
一臺儀器可完成所有類型接地測量
寬測量頻段(55Hz…15kHz),可分析接地阻抗隨頻率變化特性
可在帶保護地線的桿塔上進行接地測量
支持單桿與四腿桿塔測量
豐富測量鉗具:鐵鉗至 10 米長柔性鉗
高頻接地電阻測量(符合 IEEE_Std 81)
屏幕顯示阻抗 - 頻率 Z (f) 掃頻曲線
4.3 英寸彩色 LCD 觸摸屏
寬壓市電(90…260V AC)或電池供電(內置快充)
高防護等級:合蓋 IP65,開蓋 IP54
多種自檢方式
直流電阻測量
模擬雷擊的沖擊阻抗測量
支持單次或自動測量
配套 PC 軟件:測量前設置、結果下載、樹形 / 表格 / 圖形查看、存儲與打印
應用領域
以下設備保護接地測量:
帶保護地線的單桿 / 多腿桿塔
中壓轉低壓變電站
索道、無線電塔
太陽能電站、風力與水力發電機組
工業區域
含 RS232 與 USB 線、軟質便攜頸帶
包含 MI 3290 GX1 全部配件,另加:
MI 3290 GL
| G F P | G | G | G | |||||
|---|---|---|---|---|---|---|---|---|
| F | P | F | P | F | P | |||
| 授權密鑰 | GX | GL | GF | GP | ||||
| 測量方法 | ||||||||
| 2 極法接地阻抗 | ? | ? | ? | ? | ||||
| 3 極法接地阻抗 | ? | ? | ? | ? | ||||
| 4 極法接地阻抗 | ? | ? | ? | ? | ||||
| 單頻 / 多頻 / 掃頻 | ? | ? | ? | ? | ||||
| 溫納 4 極法 / 施倫貝爾 4 極法 | ? ? | ? ? | ? ? | ? ? | ||||
| 無輔助極雙鉗法 | ? | ? | ||||||
| 瞬態沖擊阻抗 | ? | ? | ||||||
| 25kHz 高頻阻抗 | ? | ? | ||||||
| 跨步 / 接觸電壓 | ? | ? | ||||||
| 電位電壓 | ? | ? | ? | |||||
| 4 端子低阻抗 | ? | |||||||
| 200mA 低電阻 | ? | ? | ||||||
| 單桿 / 柔性鉗桿塔無源測量 | ? | ? | ||||||
| 單柔性鉗桿塔 FOP 測量 | GX1 | ? | ||||||
| 四柔性鉗桿塔 FOP 測量 | GX4 | 選配 | ||||||
| 單桿桿塔 FOP / 柔性鉗 | ? | ? | ||||||
| 測量附件 | ? | |||||||
| 90 厘米電流地針,2 根 | ? | ? | ? | |||||
| 50 厘米電位地針,2 根 | ||||||||
| G 型夾 | ||||||||
| 卷軸式 75 米屏蔽測試線 | ||||||||
| 卷軸式 50 米測試線 3 根(黑 / 綠 / 藍) | ||||||||
| 5 米測試線 2 根(藍 / 紅) | ||||||||
| 測試探針組(鱷魚夾 + 2 米測試線)4 組 | ||||||||
| 帶 15 米屏蔽線的 5 米柔性鉗 | 4 根(GX4)/1 根(GX1) | 1 根 | ||||||
| 鐵鉗,2 把 | ? | ? | ||||||
| 帶 2.5 米線的開爾文鉗,2 把 | ? |
MI 3290 GF
MI 3290 GP
| 圖片 | 訂貨號 | 配件描述 |
|---|---|---|
| A 1018 3M5 | 電流鉗(小量程 / 泄漏),長度 3.5 米;高精度電流鉗 1000A/1A,鉗口 52mm,固定 3.5 米線纜,用于負載、小量程 / 泄漏電流及接地電阻測量 | |
| A 1019 | 電流鉗 1000A/1A,鉗口 52mm,通用電流測量,搭配 A 1018 可不斷開回路測接地電阻 | |
| A 1487 | 5 米周長柔性電流鉗,15 米連接線 | |
| A 1081 | 附件包(帶美翠 logo) | |
| A 1509 | 卷軸式 50 米黑色測試線(可延長) | |
| A 1510 | 卷軸式 50 米綠色測試線(可延長) | |
| A 1525 | 卷軸式 50 米藍色測試線(可延長) | |
| A 1526 | 5 米藍色測試線,兩端香蕉插頭 | |
| A 1527 | 5 米紅色測試線,兩端香蕉插頭 | |
| A 1528 | 50 厘米地針,帶香蕉插座 | |
| A 1529 | 90 厘米地針,帶香蕉插座 | |
| A 1530 | G 型夾,接觸良好,帶香蕉插座 | |
| MI 3295M 套裝 | 跨步接觸電壓測量套裝;含 MI 3295M 主機、2×3 米測試線、軟質便攜包、軟質頸帶、6 節 AA 鎳氫電池、電源適配器 | |
| P 1201 | MI 3290 GL 授權密鑰;接地與防雷功能授權 | |
| P 1202 | MI 3290 GP 授權密鑰;桿塔接地功能授權 | |
| P 1203 | MI 3290 GF 授權密鑰;接地與電位漏斗功能授權 | |
| P 1204 | MI 3290 GX2 升級授權密鑰;基礎版(GP/GL/GF)升級全功能(GX) | |
| S 1072 | 導通測試線(鱷魚夾)2×2.5 米,2 根;帶屏蔽開爾文測試探針,輕便替代標準夾 | |
| S 2053 | 跨步電壓測試板;25kg 跨步電壓探針 A 1353 輕量化替代款 |
德國METREL MI 3290GX/GF/GL/GP接地電阻測試儀技術參數
| 測量方法 | 補充說明 | 測量范圍 | 測量誤差 |
|---|---|---|---|
| 2/3/4 極法接地電阻 | 開路測試電壓 20/40V AC;短路測試電流>220mA | ||
| 55Hz…329Hz | 0.010Ω…19.99kΩ | ±(讀數 3%+3 字) | |
| 659Hz…2.63kHz | 0.00Ω…1.999kΩ | ±(讀數 5%+3 字) | |
| 3.29kHz…15kHz | 0.00Ω…199.9Ω | ±(讀數 8%+3 字) | |
| 鐵鉗法選擇性接地電阻 | 開路測試電壓 40V AC;短路測試電流>220mA | ||
| 55Hz…329Hz | 0.010Ω…19.99kΩ | ±(讀數 8%+3 字) | |
| 659Hz…1.50kHz | 0.00Ω…1.999kΩ | — | |
| 柔性鉗法桿塔選擇性接地電阻 | 開路測試電壓 40V AC;短路測試電流>220mA | ||
| 55Hz…329Hz | 0.010Ω…19.99kΩ | ±(讀數 8%+3 字) | |
| 659Hz…1.50kHz | 0.00Ω…1.999kΩ | — | |
| 無源模式 | 0.00Ω…19.99kΩ | — | |
| 雙鐵鉗法接地電阻 | 測試頻率 82Hz…329Hz | 0.00Ω…9.99Ω | ±(讀數 5%+2 字) |
| 10.0Ω…49.9Ω | ±(讀數 10%+2 字) | ||
| 50.0Ω…100Ω | ±(讀數 20%) | ||
| 土壤電阻率 ρ(溫納 / 施倫貝爾法) | 開路測試電壓 20/40V AC;短路測試電流>220mA;測試頻率 164Hz | 0.00Ω·m…19.99kΩ·m | 由 4 極法誤差計算 |
| 對地電位 | 開路測試電壓 40V AC;短路測試電流>220mA;測試頻率 55÷329Hz | 0.0mV…49.99V | 由 3 極法誤差計算 |
| 3 極法高頻接地電阻 | 開路測試電壓 40V AC;短路測試電流>40mA;測試頻率 25.000Hz | 0.00Ω…19.9Ω;20.0Ω…299Ω | ±(讀數 3%+2 字) |
| 沖擊接地電阻 | 開路測試電壓峰值≈120V;短路測試電流峰值≈6A;沖擊波形 10/350μs | 0.0Ω…199Ω | ±(讀數 8%+8 字) |
| 直流低電阻 RLOW | 測試電流 200mA | 0.00Ω…1.99kΩ | ±(讀數 2%+2 字) |
| 直流導通電阻 CONT | 測試電流 7mA | 0.00Ω…19.9kΩ | ±(讀數 3%+2 字) |
| 電流有效值(鐵鉗) | 額定頻率 45Hz…1.5kHz | 1.0mA…7.99A | ±(讀數 2%+3 字) |
| 電流有效值(柔性鉗) | 額定頻率 45Hz…1.5kHz | 10mA…49.9A | ±(讀數 8%+3 字) |
| 電池供電 | 14.4V DC(4.4Ah 鋰電池) | — | — |
| 市電供電 | 90-260V AC,45-65Hz,100VA(300V CAT II) | — | — |
| 防護等級 | 合蓋 IP65;開蓋 IP54 | — | — |
| 尺寸(寬 × 高 × 深) | 36×16×33cm | — | — |
| 顯示屏 | 4.3 英寸彩色背光 LCD 觸摸屏 | — | — |
| 通信接口 | USB、藍牙 | — | — |
| 存儲 | >1GB | — | — |
